Hydraulické systémy jsou nepostradatelnou součástí moderní techniky, ať už jde o průmyslové lisy, výrobní linky, zvedací zařízení, brzdové systémy nebo řízení mobilních strojů. Všude tam, kde dochází k přenosu síly prostřednictvím tlakové kapaliny, je potřeba nejen udržet okruh uzavřený a čistý, ale také průběžně sledovat stav oleje. Právě k tomu slouží olejoznaky, tedy průhledné kontrolní prvky, které umožňují obsluze rychle a bezpečně ověřit aktuální hladinu provozní kapaliny.
Olejoznaky pomáhají zajistit správné fungování hydraulického systému.
Olejoznaky tedy pomáhají zajistit správné fungování hydraulického systému a zároveň umí i upozornit na nečekané úniky nebo zanesení kapaliny. Předchází tak poškození mechanických součástí a snižují riziko provozních výpadků. Jsou nepostradatelným prvkem a jejich výběru bychom proto měli dostatek pozornosti.
Pro menší nádrže se hodí průhledítka
Jedním z klíčových faktorů, kterým bychom se při volbě toho pravého olejoznaku, měli zabývat, je konstrukce zařízení a velikost samotné nádrže. Pro menší hydraulické okruhy a aplikace, kde postačuje orientační kontrola hladiny, vybírejte z těch kruhových. Často se jim také říká průhledítka. Montují se čelně a díky kontrastnímu pozadí nebo rysce umožňují okamžité odečtení hladiny oleje v jednom bodě. Fungují pasivně, to znamená, že neobsahují žádné pohyblivé části, a poskytují okamžitou vizuální informaci o tom, zda je v systému dostatečné množství kapaliny.
„Kruhové olejoznaky zobrazují stav hladiny pouze v jednom bodě, a proto se hodí právě pro menší nádrže, například na převodový olej, malé čerpadlové systémy nebo kompaktní hydraulické jednotky. Využijete je ale také tam, kde postačuje pouze orientační kontrola přítomnosti oleje," uvádí Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ, a dodává: „Pokud ale vyžadujete přesnější vyhodnocení stavu hladiny oleje, zejména u objemnějších nádrží, sáhněte po sloupcových olejoznacích, které se montují bočně."

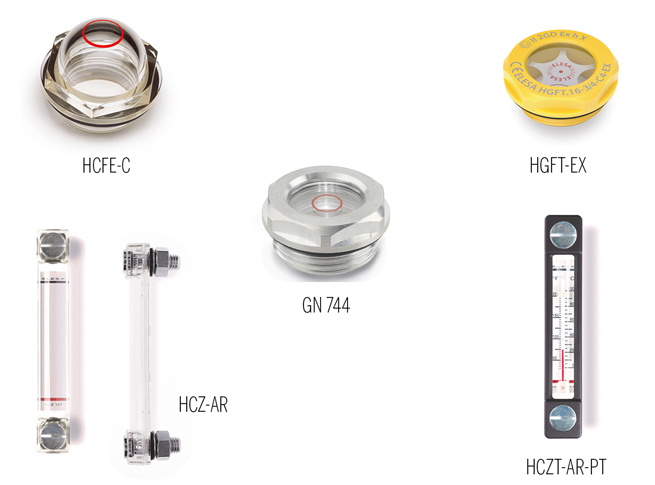

Nejběžnější typy olejoznaků, které můžete na trhu pořídit – kruhové a sloupcové.
Sloupcové olejoznaky totiž mají prodloužené průhledné tělo, které umožňuje sledovat celý výškový rozsah hladiny a přesněji vyhodnotit její stav. Hodí se tak nejen pro objemnější, ale také vyšší nádrže, kde je důležité sledovat minimální a maximální hodnoty.
V automatizaci sáhněte po elektrizovaných stavoznacích
Vedle těchto dvou druhů olejoznaků, které měří hladinu pasivně, tj. slouží k vizuálně kontrole, můžete sáhnout také po tzv. stavoznacích. Jde o aktivní měřicí zařízení vybavená elektrickými snímači hladiny nebo teploty. Díky této technologii umožňují nejen přímé vizuální sledování, ale také automatické hlídání hladiny a přenos signálů do řídicích systémů, což je ideální pro použití v automatizovaných provozech nebo tam, kde není možné průběžně kontrolovat hladinu kapaliny zrakem.
„V naší nabídce najdete třeba stavoznaky pod označením HCX‑E, HCV‑E‑S nebo HCV‑E‑LD. Posledně jmenovaný model je naší novinkou. Je vybavený elektrickým hladinovým senzorem a LED diodou, která se rozsvítí červeně, pokud je dosažena minimální hladina kapaliny, jinak svítí zeleně. Tuto funkci oceníte právě třeba v automatizovaných provozech nebo u zařízení s nepřetržitým chodem, kde je potřeba spolehlivě hlídat hladinu bez neustálé vizuální kontroly," doporučuje Ondřej Radosta.
Do agresivního prostředí volte olejoznaky z nerezové oceli
Kromě konkrétního typu se při výběru správného olejoznaku zabývejte také tím, z jakého materiálu je vyroben a jakou odolností vůči teplotám a provozním kapalinám disponuje. Zatímco standardní technopolymerové olejoznaky splní většinu běžných požadavků v průmyslu, pro náročnější prostředí, například potravinářské, farmaceutické nebo chemické provozy, jsou vhodnější varianty z nerezové oceli, případně kombinace nerezu a plastu. Pořídit můžete také mosazné olejoznaky, které využijete například v průmyslových převodovkách, kompresorech či čerpadlech, kde je potřeba odolnost vůči vyšším teplotám a tlakům, ale prostředí neklade extrémní nároky na chemickou odolnost. Při volbě olejoznaku do agresivního prostředí je přitom nutné zohlednit i materiál těsnění, právě ono často rozhoduje o celkové odolnosti vůči provozním kapalinám a chemikáliím.

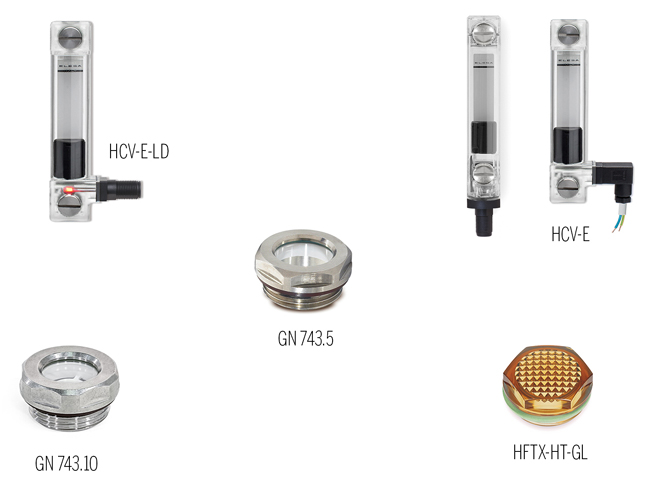

Pro aktivní měření hladiny můžete sáhnout po elektrizovaných sloupcových olejoznacích (resp. stavoznacích). Do aplikací s horkým olejem nebo s agresivními látkami se vám zase budou hodit speciální kruhové typy.
„Pro aplikace s horkým olejem nebo chemicky agresivními látkami bych vám z naší nabídky doporučil například kruhové olejoznaky HFTX-HT-GL, GN 743.5 nebo GN 743.10. Všechny tyto tři typy odolají teplotám do 180° a jsou vyrobeny z nerezové oceli, resp. technopolymeru se sulfonovou úpravou, a i díky vhodnému těsnění si poradí také s chemickou zátěží," doporučuje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Některé olejoznaky mají také teploměr nebo plovák
Některé olejoznaky jsou rovněž vybaveny doplňkovými funkcemi, jako je například integrovaný teploměr nebo plovák pro lepší viditelnost hladiny, což se vám třeba může hodit u hydraulických lisů nebo převodovek, kde potřebujete při jedné kontrole zjistit nejen množství, ale i provozní teplotu oleje, abyste předešli přehřátí a ztrátě mazacích vlastností.
Přestože olejoznaky patří k relativně jednoduchým technickým komponentům, jejich správná volba je zásadní pro bezpečný a efektivní provoz hydraulického systému. Výběr přitom nezávisí jen na typu nádrže, ale také na provozních podmínkách, požadavcích na signalizaci a materiálovém provedení.
