Navrhujete přípravek nebo ovládací mechanismus. Všechno na papíře sedí, ale pak narazíte na problém. Ovládací kolo se špatně drží, obsluha nedosáhne na rukojeť pod správným úhlem, dochází k nechtěnému protáčení nebo pohyb vyžaduje přesnější řízení. Ovládací prvek zkrátka „nesedí" a celý mechanismus se hůř ovládá, nastavuje a neodpovídá požadované ergonomii. Přitom stačí vybrat správný druh ručního kola nebo kliky a celá konstrukce pošlape hladce jako hodinky.
Ovládací kola umožňují přenášet sílu a precizně řídit pohyb mechanických částí. Ve strojírenství hrají důležitou roli
Ovládací prvky hrají ve strojírenství důležitou roli. Umožňují přenášet sílu a precizně řídit pohyb mechanických částí, nastavovat ventily, regulovat převody nebo provádět ruční dolaďování polohy či nastavení v automatizovaných systémech. Klíčová je přitom jejich vazba na samotnou hřídel, protože právě přes ni se ruční pohyb převádí do řízené rotace nebo posuvu. Způsob uchycení, typ vrtání i volba drážky pro pero určují, jak spolehlivě se bude krouticí moment přenášet a jak přesně bude reagovat celý mechanismus. Na CNC strojích, laboratorních přístrojích, balicích linkách nebo převodových motorech se bez tohoto propojení prakticky nelze obejít. Každá aplikace však klade jiné požadavky, a proto se nyní pojďme podívat, kdy se hodí využít jaký typ.
Na trhu najdete několik základních verzí, a to ovládací kola s paprsky, plná, s rameny nebo ruční kliky. „Paprsková konstrukce odlehčuje střed, což snižuje moment setrvačnosti. Zároveň poskytuje uživateli dobrý úchop i v rukavicích. Díky otevřenému tvaru má obsluha také vizuální přehled o poloze kola. Tento typ prvků využijete zejména pro přesné polohování ventilů, posuvů nebo úhlových nastavení," doporučuje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.

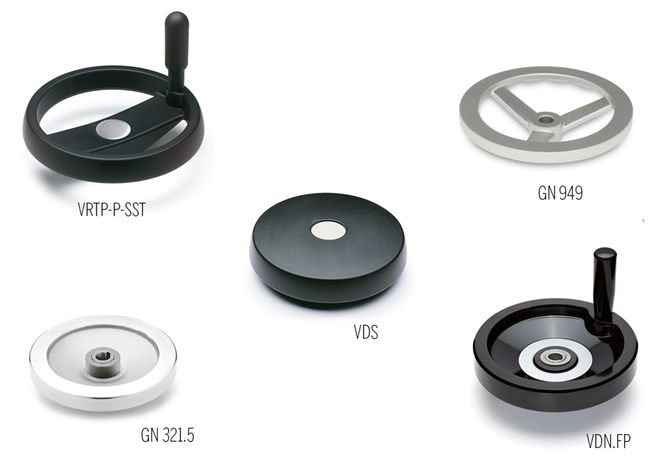

Příklady ovládacích kol s paprsky a plných ručních kol ze sortimentu společnosti Elesa+Ganter CZ
Plná ruční kola jsou často označovaná jako bezpečnostní ruční kola. Chrání uživatele před pohybující se hřídelí a mohou být doplněna bezpečnostní spojkou, která zabrání nechtěnému protočení během chodu stroje například při vibracích nebo zpětných nárazech. Plné kolo bývá těžší než paprskové, a proto poskytuje uživateli vyšší moment setrvačnosti. Symetrické rozložení váhy zase zajišťuje konzistentnost pohybu bez ohledu na to, kde ho obsluha drží. Je ideální při dolaďování ventilů, posuvů nebo přesných mechanismů.
Oba typy mohou být doplněny o pevnou, sklopnou nebo otočnou rukojeť, což zvyšuje úroveň kontroly nad pohybem. Obsluha lépe cítí odpor mechanismu, snadněji dávkuje sílu a má jistotu, že kolo neprokluzuje.
„V situacích, ve kterých je potřeba vyvinout vyšší točivý moment, například při ovládání těžších břemen nebo v aplikacích s vyšším odporem, doporučuji zvolit ruční kola s rameny. Jejich tvar a delší páky zajišťují pohodlný úchop a přirozený přenos síly bez zbytečné námahy. Zároveň obecně platí, čím více ramen ruční kolo má, tím lépe si poradí s odporem mechanismu nebo tam, kde je potřeba vyvinout vyšší točivý moment," říká Ondřej Radosta.
Vedle ovládacích kol můžete sáhnout také po ruční klice. Používají se zejména tam, kde by klasické ruční kolo překáželo nebo bylo zbytečně objemné. Hodí se pro rychlé nastavení přípravků, ovládání menších mechanismů nebo situace, kde je důležitá rychlost a přesná kontrola pohybu. Právě díky nim lze docílit dynamického ovládání i v místech s omezeným prostorem.

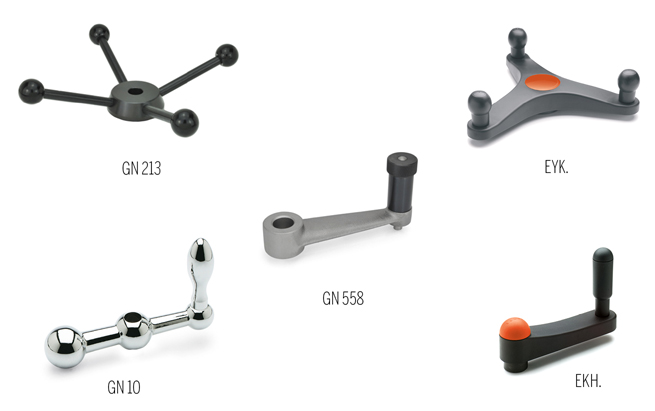

Přehled několika typů ručních kol s rameny a ručních klik, které můžete pořídit u společnosti Elesa+Ganter CZ
Stejně důležitý jako typ ovládacího prvku je i výběr materiálu. Jeho správná volba totiž výrazně ovlivní životnost, bezpečnost i komfort obsluhy. V provozech s vyšším mechanickým zatížením nebo teplotou se často používá ocel či nerezová ocel, která je vhodná i pro potravinářství, farmacii nebo venkovní instalace. Hliník oceníte všude tam, kde je potřeba snížit celkovou hmotnost konstrukce nebo kombinovat pevnost a přesnost. Technopolymer a duroplast zase představují lehkou a zároveň pevnou alternativu s vysokou chemickou odolností a příjemnou ergonomií.
Kromě druhu a materiálu je potřeba počítat i s dalšími konstrukčními náležitostmi, jako je typ upevnění na hřídel, dostupný prostor pro rukojeť, bezpečnostní požadavky, provozní prostředí nebo teplota. „Co se týče upevnění na hřídel, tak u jednoduchého provozu postačí kolo s prostým vrtáním, pokud však očekáváte opakované používání, větší moment nebo požadavek na přesné polohování, je výhodnější volba kola s drážkou pro pero nebo čtvercovým průřezem," radí Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Ovládací prvky tedy nejsou pouhým doplňkem, ale důležitým konstrukčním prvkem, který ovlivňuje bezpečnost, ergonomii i spolehlivost stroje. Ať už pracujete s jednoduchým přípravkem, nebo s rozsáhlou výrobní technologií, výběr správného ručního kola nebo kliky se vždy projeví na výsledném uživatelském komfortu a životnosti celého zařízení.
