Pružinové pístky patří mezi zajišťovací prvky, které slouží k přesnému, opakovanému polohování a fixaci pohyblivých částí strojů a zařízení. Většina z nich je vybavena klasickým kulatým čepem a válcovým otvorem. Čep je s tímto otvorem zarovnaný, což umožňuje jeho bezproblémové zajištění v okamžiku, kdy pohyblivá část stroje projede kolem otvoru, do kterého má čep zapadnout. Protože ale v některých případech není tento klasický otvor k dispozici a nabízí se pouze hrana nebo drážka, vyvinula společnost Elesa+Ganter pružinové pístky se zkoseným čepem.
„Tento nový typ zajišťovacích prvků funguje tak, že jakmile se předmět, který je potřeba zafixovat, přesune směrem ke zkosení, čep se zatlačí zpátky do těla pístku. Po přejetí příslušné části stroje do cílové pozice se čep opět vysune, čímž dojde k bezpečnému zajištění,“ přibližuje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.

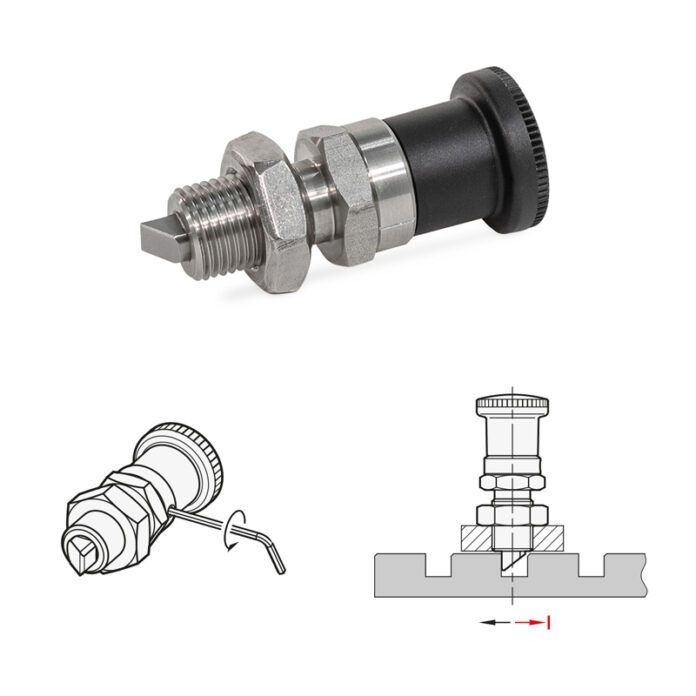

Aktuálně tento jeden z předních světových výrobců normovaných dílů na světě rozšiřuje sortiment zajišťovacích prvků o ty, které nesou označení GN 824. „Tyto pístky jsou vybaveny axiálním závitem pro snadnou montáž a ergonomickou černou plastovou rukojetí pro pohodlné ovládání. Zajišťovací čep je vyroben z kalené nerezové oceli, má čtvercový průřez a odpovídá standardním rozměrům,“ uvádí Ondřej Radosta.
Pružinový pístek disponuje standardním závitem M12 až M20. Při šroubování je čep orientován v libovolném úhlu. „Pro jeho nastavení, aby správně (kolmo) dosedl na protilehlý povrch, je nutné uvolnit upevňovací šroub v základním kroužku a otočit pístek až o 360°. Na kroužku je vyznačena značka, která ukazuje aktuální směr zkosení čepu, i když není vidět,“ popisuje proces správného nastavení čepu jednatel společnosti Elesa+Ganter CZ.
Pokud sháníte pístek, který umožňuje zajištění vytaženého čepu po libovolně dlouhou dobu, zvolte verzi C nebo CK. Aretace příslušné polohy se u těchto dílů dosáhne tím, že se vytáhne rukojeť a pootočí se o 90°. Rukojeť je v této pozici zajištěná drážkou a udržuje čep v zatažené poloze.
Pro aplikace, kde je potřeba zabránit samovolnému uvolnění pístku při vibracích nebo pohybu zařízení, jsou vhodné verze BK nebo CK. Tyto modely jsou totiž vybaveny pojistnou maticí, která umožňuje pevné zajištění pístku ve zvolené poloze po jeho zašroubování.
Pružinové pístky se zkoseným čepem se hodí zejména do těch aplikací, kde je třeba automaticky rychle a bezpečně zajistit přepravní rámy, mechanismy nebo kryty. „Využít můžete také ty s označením GN 724, které fungují na podobném principu jako GN 824, ale mají jiný tvar a možnosti montáže,“ uzavírá jednatel společnosti Elesa+Ganter CZ Ondřej Radosta.
***
