Hydraulický systém. Jeho úkolem je přenášet energii prostřednictvím tlakové kapaliny a umožnit tak pohyb nebo ovládání jednotlivých částí stroje či zařízení. Kapalina přitom mezi jednotlivými prvky systému proudí trubkami, případně hadicemi, které je potřeba v konstrukci bezpečně vést a upevnit. Bohužel ale nestačí vyřešit jen jejich průměr, materiál a trasu vedení. Je zapotřebí také zajistit, aby se při provozu neposouvaly ani nekontrolovaně nerozkmitávaly a nepřenášely vibrace do okolní konstrukce. Zároveň musí vedení zůstat přehledné a odolávat namáhání, které vzniká při provozu hydraulického systému i samotného stroje. Čím tedy trubky upevnit, aby zůstaly spolehlivě na svém místě i v náročných provozních podmínkách?
Speciálními držáky trubek, hadic a kabelů. Jejich konkrétním provedením se zabývá norma DIN 3015, která definuje základní rozměry a rozděluje je do několika řad podle nároků konkrétní aplikace.
„V našem sortimentu tyto prvky najdete pod označením DCE, případně DCK, pokud potřebujete kompletní montážní sadu. Samotný držák tvoří dvě protilehlé části vyrobené z technopolymeru na bázi polypropylenu, mezi které se trubka sevře. Materiál držáku pomáhá tlumit vibrace a zároveň je mechanicky odolný, pružný a odolný vůči UV záření. Vnitřní plocha je navíc opatřena speciálním vroubkováním, které zlepšuje přilnavost a pomáhá udržet vedení stabilně na místě,“ představuje konkrétní typ držáků Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Tři provedení držáků pro různé typy zatížení
Norma DIN 3015 rozlišuje tři základní provedení držáků. Lehká řada podle DIN 3015-1 je určená pro běžné průmyslové aplikace a používá se například v hydraulických a pneumatických systémech, výrobních strojích nebo mobilní technice. Těžká řada podle DIN 3015-2 je navržená pro potrubí vystavené vyššímu mechanickému zatížení a vibracím, a uplatnění proto nachází například u stavebních a zemědělských strojů nebo dalších náročných hydraulických aplikací. Třetí možnost představuje dvojitá řada podle DIN 3015-3, která umožňuje pomocí jednoho držáku vést dvě trubky souběžně vedle sebe.
„Při výběru tedy nestačí sledovat pouze průměr trubky. Konstruktér by měl zohlednit také zatížení celého vedení, provozní podmínky a samozřejmě počet trubek, které potřebuje v daném místě uchytit. Podle toho může zvolit lehké, těžké nebo dvojité provedení držáku. V našem sortimentu jde o verze S, H, resp. D,“ vysvětluje Ondřej Radosta.

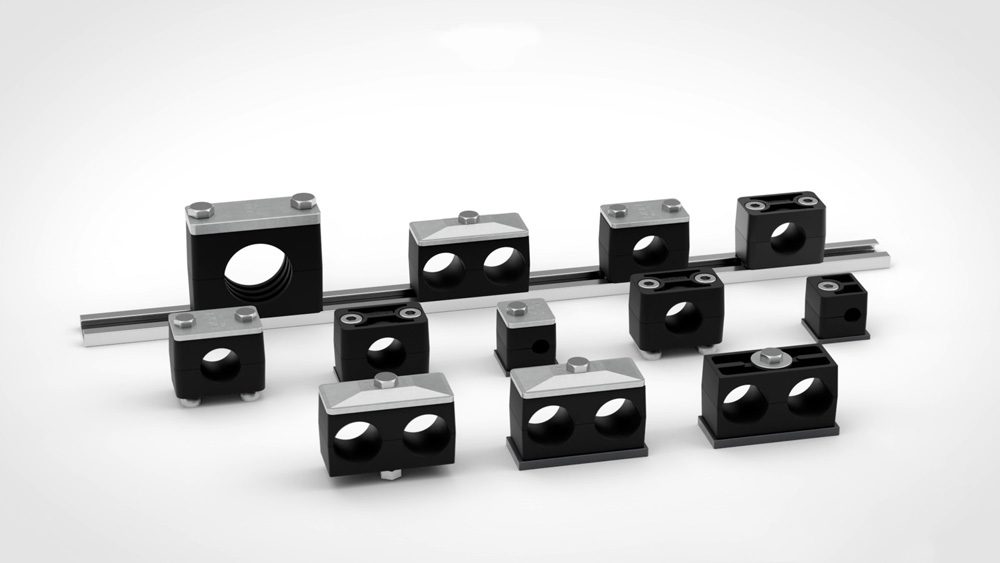

Sortiment DCE od společnosti Elesa+Ganter CZ zahrnuje lehké, těžké i dvojité držáky trubek včetně příslušenství pro různé způsoby montáže.
Napevno, nebo s možností nastavení polohy?
Po výběru vhodného držáku přichází na řadu také způsob jeho upevnění ke konstrukci. Jednou z možností je pevná montáž pomocí přivařovací desky, která vytvoří základnu pro uchycení držáku. Toto řešení se hodí tam, kde je poloha vedení předem přesně daná a není potřeba ji při montáži dále upravovat.
Druhou variantu představuje upevnění držáků do montážní lišty. Ta umožňuje jejich polohu před finálním dotažením posouvat a přizpůsobit skutečnému vedení trubek. Konstruktér tak nemusí určit každý upevňovací bod napevno už při návrhu, ale může jeho výslednou polohu doladit až během montáže.
Důležitá je také vzdálenost mezi jednotlivými držáky. „V naší společnosti ji doporučujeme volit podle vnějšího průměru trubky. U menších průměrů od 6 do 13,5 mm přibližně 1 metr, s rostoucím průměrem se může postupně zvětšovat až na 3,7 metru u trubek o průměru 76,1 až 88,9 mm,“ uvádí Ondřej Radosta ze společnosti Elesa+Ganter CZ a doplňuje, že zvláštní pozornost je potřeba věnovat změnám směru vedení. V případě ohybu trubky by měl být držák umístěn na obou jeho stranách a co nejblíže k místu ohybu.
Jeden systém, různé možnosti uchycení. Podívejte se, jak fungují držáky trubek DCE od společnosti Elesa+Ganter CZ.
Jeden systém, různé možnosti sestavení
Při výběru držáků trubek, hadic a kabelů pro hydraulické nebo pneumatické systémy se vyplatí myslet také na variabilitu celého řešení. Výhodou je možnost kombinovat samotné držáky s různými typy příslušenství, to znamená spodními a horními deskami, šrouby, maticemi nebo montážními lištami. Konstruktér si tak může způsob uchycení přizpůsobit typu vedení, dostupnému prostoru i požadovanému způsobu montáže.

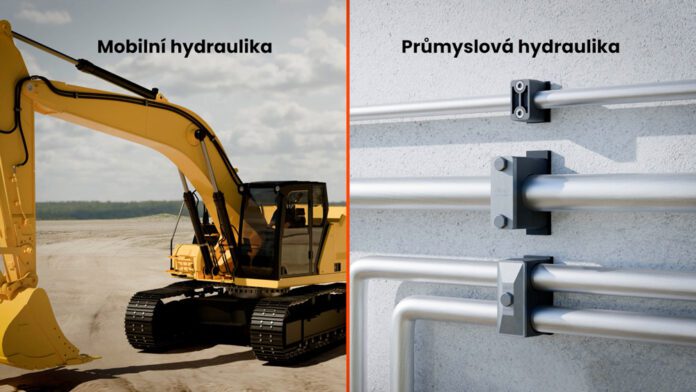

„Přesně tak je koncipovaný i náš systém držáků. Jednotlivé prvky lze vzájemně kombinovat a sestavit z nich řešení pro konkrétní aplikaci. Využít je můžete jak v průmyslové hydraulice pro vedení tuhých trubek s kapalinami nebo plyny, tak v mobilní hydraulice, například u manipulační techniky nebo zemědělských strojů. Stejně dobře se uplatní také v pneumatických systémech,“ uzavírá Ondřej Radosta.
