Nenápadný prvek, který má v praxi nezastupitelnou funkci. Nachází uplatnění v široké škále aplikací i oborů. Najdeme ho například na výrobních linkách, u přípravků, montážních zařízení, ale také u zdravotnického vybavení, v laboratorní technice nebo také u jízdních kol. Řeč je o upínací páce. Jejím úkolem je manuálně fixovat, upnout, povolit nebo nastavit různé součásti stroje či zařízení. Práci umí odvést rychle, snadno a bezpečně, a to i v místech s minimem prostoru. Těchto šikovných pomocníků najdete na trhu nepřeberné množství. Jak se v sortimentu vyznat a sáhnout po té správné páčce?
Upínací páky nacházejí uplatnění v široké škále aplikací, jejich hlavním úkolem je fixovat, upnout, povolit nebo nastavit různé části stroje či zařízení.
Při výběru upínací páky je zapotřebí zohlednit nejen prostředí, ve kterém bude použita, ale také jak snadno je daný prostor dostupný, jakou upínací sílu od něj požadujete a jak často se s ní bude manipulovat. „I malá změna v konstrukci může výrazně ovlivnit komfort obsluhy," vysvětluje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Upínací páky s excentrem pro jemné dotažení
Na trhu můžete vybírat ze tří základních druhů – tradičních pák, upínacích pák s excentrem nebo regulovatelných pák. Jejich rozdíl spočívá zejména v konstrukci. Klasické upínací páky jsou pevně spojeny se závitem, nabízejí uživateli vysokou upínací sílu a používají se v běžných aplikacích, kde není nutné měnit polohu rukojeti, tj. nezáleží na konkrétní finální poloze páčky. Mezi nimi najdete i páky vyrobené dle normy DIN – DIN 99 a DIN 6337.
Excentrické páky jsou založeny na vačkovém mechanismu, který umožňuje rovnoměrný přítlak a rychlé uvolnění bez otáčení závitu. Používají se všude tam, kde je zapotřebí jemnější dotažení, nebo se upínání často opakuje. Typická je pro ně střední upínací síla. „Upínací páku s excentrem využijete také v těch aplikacích, kde bude páčka umístěna ve zúženém prostoru, např. pod výklenkem, a může být natočena pouze do jedné strany," uvádí Ondřej Radosta a dodává: „V našem sortimentu takové páky nabízíme například v rámci řady GN 927, GN 918 nebo LAC."

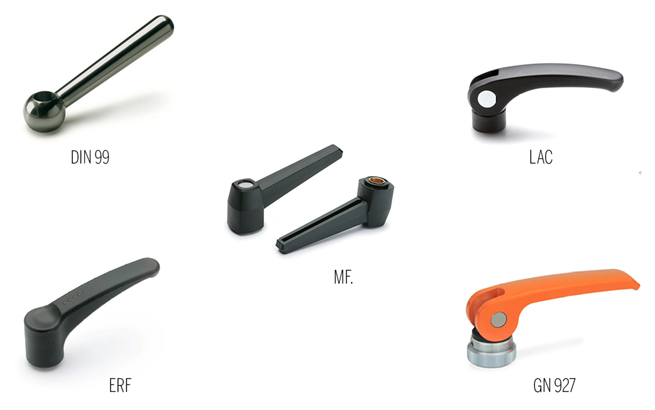

Příklady klasických upínacích pák a upínacích pák s excentrem od společnosti Elesa+Ganter CZ.
Nastavitelné páky pro přesné dotažení
Pro regulovatelné páky je charakteristická vložka spojená s tělem tohoto dílu přes ozubení, které se rozpojí při zatažení za páku. Díky rozpojitelnému ozubení umožňují přesné dotažení i v omezeném prostoru. Uživateli poskytují vysokou upínací sílu a možnost bezpečného přenastavení. Páku lze po upnutí sklopit tak, aby nepřekážela v provozu. Regulovatelné páky se používají u nastavovacích prvků a dorazů, u často seřizovaných částí, jako jsou třeba laboratorní přístroje, a také v těch aplikacích, kde nelze provést plnou otočku, například u rámů, dorazů nebo ochranných krytů.
K upínání a fixaci prvků v průmyslových aplikacích se vám kromě výše zmíněných tří typů mohou hodit také utahovací páky s ráčnou, jako je například GN 316 nebo GN 318. Díky tomu, že je takovýto díl vybavený ráčnovým mechanismem, slouží k rychlému a efektivnímu utahování nebo povolování spojů v situacích, kdy nelze provést plnou otočku běžným klíčem nebo pákou.
Speciální materiálové provedení pro hygienické provozy
Upínací páky se vyrábějí z různých materiálů, jako je například technopolymer, ocel, nerezová ocel, zinková slitina nebo hliník. Pro venkovní aplikace a tam, kde hrozí kontakt s vlhkostí, sáhněte po pákách z technopolymeru nebo nerezové oceli. Ty zároveň využijete i v prostředí, kde jsou zvýšené nároky na hygienu, například v potravinářství nebo farmacii. Pokud hledáte páku, která má být vysoce odolná a unese i větší mechanické zatížení, zvolte ocelové provedení. Pro běžné průmyslové aplikace s nižším zatížením postačí páky ze zinkové slitiny. Tam, kde je důležitá nízká hmotnost a častá manipulace, například u nastavovacích či mobilních konstrukcí, se naopak výborně uplatní páky z hliníku.
„V naší nabídce najdete i upínací páky, které obsahují speciální příměsi pro detekci kovů, jako je například ERZ-SST-MD, nebo které jsou vyrobené z modrého vizuálně detekovatelného materiálu jako třeba ERZ-SST-VD. Takovéto díly jsou speciálně vyvinuty pro snadnou kontrolu v potravinářství nebo farmacii. K dispozici máme také varianty se speciálně upraveným povrchem, na kterém se neusazují bakterie a který se snadno čistí, takže se hodí i pro zdravotnické provozy. Takovou je například páka s označením ERZ-SST-SAN," vyjmenovává speciální materiálové varianty upínacích pák jednatel společnosti Elesa+Ganter CZ.

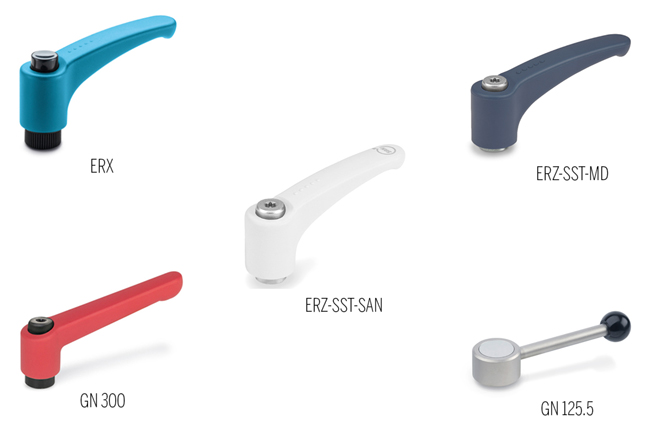

Regulovatelné páky poskytují vysokou upínací sílu a možnost bezpečného přenastavení. V nabídce jsou také ve speciálním materiálovém provedení vhodném pro hygienické provozy.
Volba se odvíjí také od tvaru, délky a barvy
Při výběru té správné upínací páky vezměte v potaz i její tvar, délku a případně i barvu. Tyto fixační komponenty se vyrábějí v různých tvarech, aby co nejlépe odpovídaly způsobu použití i prostoru, ve kterém se s nimi manipuluje. Ploché páky se hodí tam, kde je málo místa a rukojeť by mohla překážet, hranaté páky nabízejí jistější úchop a využívají se u aplikací, kde je potřeba vyvinout větší sílu, zatímco kulové páky zajišťují pohodlné ovládání i při časté manipulaci. Délka páky ovlivňuje upínací moment. Delší páka poskytuje uživateli větší přítlak, kratší zase šetří prostor.
Upínací páky můžete pořídit v rozmanitém barevném provedení od černé, přes šedou, červenou, oranžovou až po bílou. To se hodí zejména pro rozlišení různých funkcí těchto prvků na stroji, nebo k doladění designu hotového výrobku, případně pro zvýšení bezpečnosti.
