endress obr2AMPER 2014 – Hala V, stánek 6.07

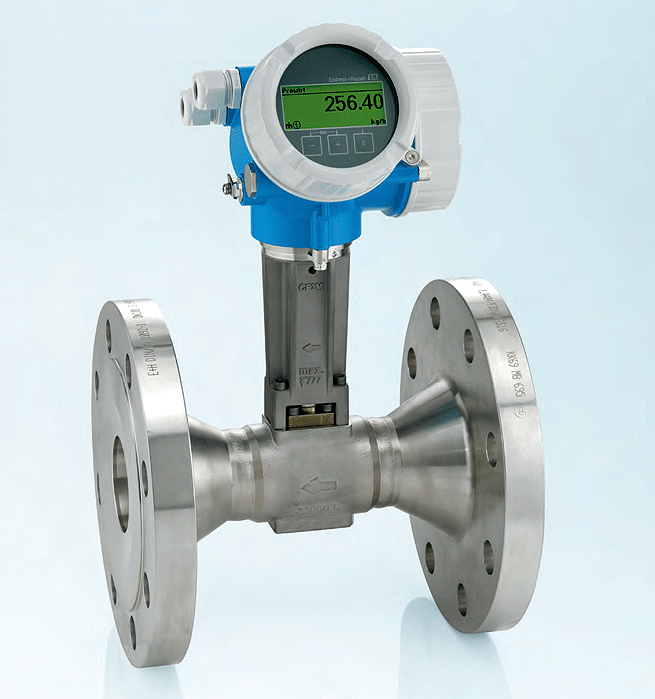

Prowirl F 200 je vírový průtokoměr založený na praxí prověřených bezúdržbových senzorech s vysokou opakovatelností, garantovanou neměnnou stabilitou a odolností proti vibracím, teplotním i tlakovým šokům. Nově přináší zejména světově unikátní detekci i měření přítomnosti kondenzátu v páře, softwarovou korekci krátkých rovných délek potrubí a vnitřní diagnostiku s detekcí až 97,7 % možných chyb.

Hlavní přednosti Prowirl F 200
• Nejlepší dlouhodobá stabilita díky kalibračnímu faktoru neměnnému a garantovanému po celou dobu života přístroje,
• robustní senzory vysoce odolné proti vibracím (min 1 g) díky své vyvážené mechanické konstrukci, teplotním šokům (až 150 °C/s) a vodnímu kladivu,
• vysoká opakovatelnost (± 0,2%),
• spolehlivý provoz zajištěný technologií Heartbeat provádějící neustálou vnitřní diagnostiku s možností jednoduchého ověření funkčnosti celého přístroje stiskem tlačítka bez přerušení měření,
• vysoká bezpečnost procesu: přístroj byl vyvinut dle IEC 61508 pro SIL 2/3 (Safe Failure Fraction až 97,7 %),
• přesné měření i v místech s minimálním prostorem pro instalaci softwarovou korekcí krátkých náběžných délek potrubí, které se zadává jako druh rušivého elementu (koleno/ redukce) a jeho vzdálenost potrubí a korekční faktor je automaticky dopočítán (bez změny kalibračního faktoru),
• efektivní provoz díky celosvětově unikátnímu sledování kvality páry a okamžitému hlášení poplachu v případě mokré páry
• přesný výpočet tepla a toku energie měřením několika veličin zároveň (volitelný integrovaný teploměr, vnější tlakoměr),
• sledovatelné měřené hodnoty navázané na mezinárodní standardy díky akreditované kalibrační trati.

Robustní senzor – spolehlivá měřicí technologie
Unikátní technologie DSC (Differential Switched Capacitor) senzoru od Endress+Hauser zajišťuje vysoce přesné hodnoty i při nejtěžších podmínkách. Více než 300 000 instalovaných přístrojů dokazuje přednosti tohoto konceptu. Patentovaný DSC senzor je vysoce odolný proti: vibracím, znečištěným kapalinám, vodnímu kladivu, teplotním šokům (min. 150 °C/s). I po desítkách let neustálého provozu nevykazují DSC senzory žádné odchylky přesnosti – důkaz jejich výjimečné dlouhodobé stability. Klíčovou technologií senzoru je diferenční kapacitní princip měření, který je na rozdíl od jiných senzorů založen na mechanickém principu změny kapacity. V těsném kontaktu s procesem tedy není žádný elektronický prvek, a proto tento senzor odolává i silným teplotním nebo mechanickým šokům. Další klíčovou vlastností je jeho mechanické vyvážení, kde je těžiště celého systému v ose otáčení pohyblivého tělesa. Z tohoto důvodu je senzor mechanicky odolný proti vibracím a není jako u jiných senzorů závislý na elektronické filtraci, která může jen obtížně odfiltrovat vibrace blízké frekvencím měřených vírů. Výsledkem je vynikající odolnost proti vibracím, která je podle roviny vibrací až 3,5 g.

Měření několika veličin zároveň – jednoduché sledování energií
Všechny druhy průmyslu používají páru, chladicí nebo horkou vodu. Výroba, přeprava a rozvod těchto tekutin vyžaduje spoustu energie. Efektivní řízení těchto procesů se stává stále více důležité. Proto Prowirl 200 nabízí vše v jednom přístroji za účelem uceleného sledování energií:
• integrovaný počítač průtoku pro výpočet: hmotnostního průtoku a toku tepla a energie páry a kapalin, normovaného objemového průtoku a toku energií plynů (např. vzduch, zemní plyn),
• vyčítání hodnot vnějšího měření teploty a nebo tlaku přes HART, PROFIBUS PA a FOUNDATION Fieldbus, ale i přes volitelný proudový vstup,
• integrovaný teploměr pro přímé měření hmotnosti páry na mezi sytosti a kapalin (teplotní kompenzace).

Jedinečná detekce mokré páry – spolehlivost a efektivita procesu
Mnoho průmyslových odvětví používá obrovské množství páry buď pro vytápění, čištění a sterilizaci nebo jako zdroj energie. Náklady na výrobu páry jsou extrémně vysoké. Navíc je přeprava tepla energeticky efektivní pouze v případě páry na mezi sytosti. Obvykle se však v průmyslu vyskytuje mokrá pára, protože výkyvy tlaku a teploty způsobí kondenzaci vody nebo se voda dostane do parního potrubí poruchou parních kotlů. Důsledky jsou obvykle vážné: nízká efektivita přepravy energie, velmi nebezpečné vodní kladivo a silná koroze způsobená solemi rozpuštěnými ve vodě.
Prowirl 200 je celosvětově první vírový průtokoměr s možností sledování kvality páry a okamžitým hlášením poplachu v případě mokré páry. Detekce přítomnosti nebo dokonce množství kondenzátu v páře je docíleno za podmínky instalace senzoru zdola analýzou histogramu obálky signálu ze senzoru. Nosná frekvence odpovídá tradičně objemovému průtoku média a modulace odpovídá případné přítomnosti kondenzátu. Kondenzát způsobí snížení amplitud signálu a změnu tvaru jejich histogramu.

Heartbeat technologie – maximální spolehlivost procesu
Spolehlivost procesu ve všech průmyslových oblastech se stává stále více požadovaným kritériem i při výběru měřicích přístrojů. Technologie Heartbeat, integrovaná v průtokoměru Prowirl 200, proto nabízí kontrolu na dvou stupních:
• vnitřní automatická kontrola podle standardu NAMUR NE107 zahrnující standardizované výstupy kontroly a nabízející řešení případných nestandardních stavů
• hloubková kontrola spustitelná na vyžádání stiskem jednoho tlačítka probíhající bez přerušení výstupních signálů a pokrývající až 97,7 % možných závad přístroje s výstupní zprávou této zkoušky.

www.endress.cz
