Firmám, které chtějí obrábět tyče s většími průměry a mají místo pro soustruh s větším půdorysem, společnost Haas Automation nyní nabízí ucelenou řadu soustružnických center Big Bore pro těžké obrábění. Každé z těchto univerzálních soustružnických center nabízí větší výkon, větší sklíčidlo a větší tyčovou kapacitu bez nutnosti přechodu na jiný větší stroj. K dispozici je šestice modelů Big-Bore s maximální kapacitou od 381 × 533 mm u centra ST-25 až po 648 × 2 032 mm u centra ST-45L s velkým rámem a dva modely s osou Y.

haas obr1

Soustruhy Haas ST, určené k obrábění obrobků s velkým průměrem, jsou postaveny na nesmírně pevných, odolných, litinových základnách, při jejichž konstrukci byla využita analýza konečných prvků a stroje byly vyztuženy žebrováním, aby byla zajištěna prvotřídní přesnost a opakovatelnost při každém těžkém obrábění. Každá hlava vřetena Big Bore se vyznačuje kompaktním, symetrickým designem pro teplotní stabilitu i pevnost a 45° konstrukce upínacího klínu výrazně zvyšuje prostor pro upínání nástrojů a zlepšuje proudění třísek.

Centrum Haas ST-25 má maximální kapacitu 381 × 533 mm a oběžný průměr kolem předního krytu 806 mm. Vřeteno A2-6 má maximální tyčovou kapacitu 76 mm a je vybaveno hydraulickým sklíčidlem 254 mm. Vřeteno pohání vektorový hnací systém o výkonu 22,4 kW a otáčí se rychlostí 3 400 ot./min. Ve standardní výbavě najdete 12stanicový revolver typu Bolt-On.

Model ST-25Y má stejný půdorys a parametry vřetena jako ST-25 a přidává maximální kapacitu 305 × 533 mm. Stroj je vybaven osou Y s pojezdem ±50,8 mm, poháněnými nástroji s vysokým krouticím momentem a servopohonem osy C. Ve standardní výbavě najdete 12stanicový hybridní revolver typu VDI/BOT.

Centrum Haas ST-35 má maximální kapacitu 533 × 660 mm a oběžný průměr kolem předního krytu 806 mm. Vřeteno A2-8 má maximální tyčovou kapacitu 102 mm a je vybaveno hydraulickým sklíčidlem 305 mm. Vřeteno pohání vektorový hnací systém o výkonu 29,8 kW prostřednictvím dvourychlostní převodovky a otáčí se rychlostí 2 400 ot./min. Ve standardní výbavě najdete 12stanicový revolver typu Bolt-On.

Model ST-35Y má stejný půdorys a parametry vřetena jako ST-35 a přidává maximální kapacitu 457 × 584 mm. Stroj je vybaven osou Y s pojezdem ±50,8 mm, poháněnými nástroji s vysokým krouticím momentem a servopohonem osy C. Ve standardní výbavě najdete 12stanicový hybridní revolver typu VDI/BOT.

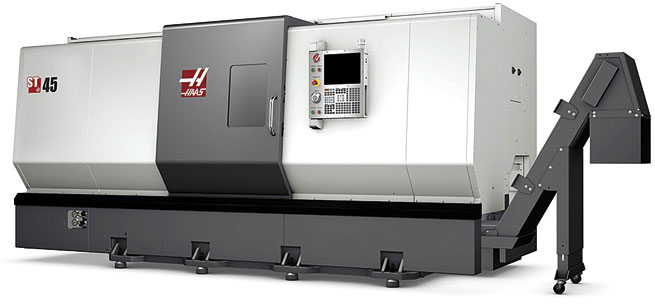

Model ST-45 má maximální kapacitu 648 × 1 118 mm a maximální oběžný průměr kolem předního krytu 876 mm. Stroj má vřeteno A2-11 s průchodem 178 mm, které lze osadit volitelným hydraulickým sklíčidlem 457 mm (sklíčidlo a hydraulická spojka nejsou součástí dodávky). Vřeteno pohání vektorový hnací systém o výkonu 29,8 kW prostřednictvím dvourychlostní převodovky a otáčí se rychlostí 1 400 ot./min. Ve standardní výbavě najdete 12stanicový revolver typu Bolt-On.

Model ST-45L je verze Long Bed modelu ST-45, která přidává maximální kapacitu 648 × 2 032 mm a téměř zdvojnásobuje délku soustružení. Model ST-45L má ve standardní výbavě koník se servopohonem.

Standardní výbavou všech soustružnických center Haas Big Bore je tuhé řezání vnitřního závitu, 15" barevný LCD monitor a port USB. Mezi ostatní dostupné prvky výbavy patří pásový dopravník třísek, hydraulický koník, automatické sondování nástrojů, automatické odebírání obrobků, vysokotlaké chladicí systémy a mnoho dalších.

CNC soustruhy řady ST Big Bore od Haas Automation jsou špičkové stroje pro profesionální obrábění. Stejně jako CNC soustruhy řady DS s vřetenem a protivřetenem od Haas Automation, tak i nové stroje řady ST přinášejí řadu vylepšení pro zvýšení produktivity, mezi něž se řadí větší upínací síla nástroje, rychlejší indexování a vyšší krouticí moment osy C (u strojů s volitelnými poháněnými nástroji) ve srovnání s dřívějšími modely.

Haas Automation ve svém výrobním závodě v Jižní Kalifornii (USA) vyrábí kompletní řadu CNC vertikálních obráběcích center, soustružnických center, horizontálních obráběcích center a CNC otočných produktů. Stejně jako všechny ostatní produkty značky Haas, i nová soustružnická centra Big Bore jsou dodávána a servisována prostřednictvím celosvětové sítě firemních prodejen Haas (HFO) – nejširším, velmi kvalitním systémem servisní podpory v odvětví obráběcích strojů.

www.haascnc.com
