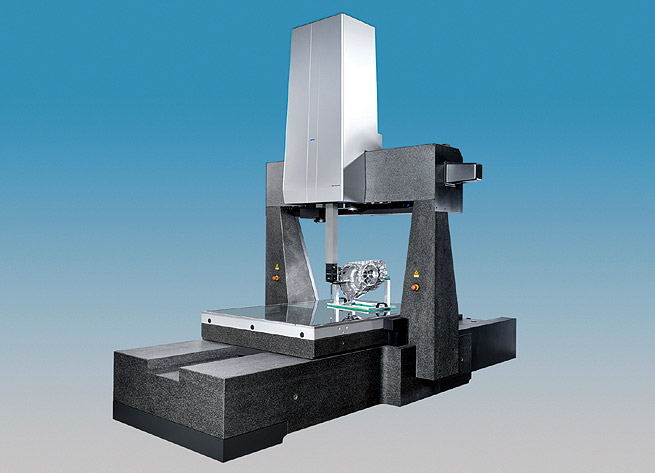

Werth Messtechnik GmbH nyní nabízí stroje VideoCheck® FB s pevným portálem a dvojitou pinolou také ve verzi HA pro velké měřicí rozsahy. Tento multisenzorový souřadnicový měřicí stroj má rozsah měření až 1 000 (1 130) mm × 2 000 mm × 800 mm (X, Y, Z). Princip této konstrukce poskytuje dvojí benefit. Menší rozsah X znamená, že je portál kratší, díky tomu je více stabilní. Stroj je také snáze obsluhovatelný a umožní přístup ze čtyř stran.

bilavcik obr1

Osvědčený koncept dvojité pinoly se používá především pro velké dílce a pro stroje s rotační/sklopnou osou k zabránění kolize.
Přístroj Werth VideoCheck® FB HA je specifikován dle ISO 10360 a VDI/VDE 2617. V podmínkách kvalitní laboratoře je maximální přípustná chyba měření MPE E (0.95 + L/600) µm při použití snímací sondy SP80. Granitový stůl se vzduchovými ložisky může udržet specifikaci maximální přípustné chyby při zatížení až 100 kg, volitelně lze navýšit nosnost až do 250 kg. Pro měření obzvláště těžkých obrobků je možné odebrat jednotku spodního osvitu.
Dvě keramické pinoly lze osadit celou řadou senzorů. Kupříkladu kontaktní snímač SP80 lze nahradit otočně/sklopnou hlavou PH10 se sondou SP25 díky možnosti uchycení na jedné pinole, druhou pinolu lze osadit optikou a kontaktně-optickými senzory.

www.merici-pristroje.cz


bilavcik obr1a
