Helido
d
Jedná se o sou-
bor frézovacích
ná s t r o j ů u r-
čených především k rychlému odběru
materiálů. Rychlý odběr materiálu prá-
vě tou metodou, kdy při poměrně malé
hloubce záběru odbíráme jednotlivé
vrstvy nezvykle vysokým posuvem. Od-
padá tak potřeba velkého, drahého a na
prostor náročného stroje s vysokým
výkonem na vřetenu a přesto minutový
odběr materiálu je úctyhodný a často
srovnatelný. Záleží, jak kdo tyto nástro-
je nazývá, ale většinou je s nimi spojen
výraz: řádkovací frézy, rychloposuvové
frézy nebo fast feed frézy. Vtip a princip
fungování je v tom, že pokud je splněna
základní podmínka omezené (doporu-
čené) hloubky záběru, působí pak vý-
sledná řezná síla z větší části směrem
do kuželu vřetena a radiální síly jsou
minimalizovány. Nástroj je tak stabilněj-
ší a opravdu snese bez vibrací vysoké
posuvy i při větším vyložení. Toho se
s výhodou využívá při hrubování štíh-
lých vystouplých tvarů nebo hlubších
dutin. Znamená to tedy, že nástroje jsou
vhodné především pro realizace výroby
forem a zápustek.
Rychlý vývoj takových nástrojů u firmy
ISCAR se ubíral směrem přes nástroje FE-
EDMILL s 3břitými jednostrannými des-
tičkami FF WOMW/WOMT k nástrojům
HELIDO 600 s oboustrannými 6břitými
destičkami. Jedná se opět o tvar destič-
ky Trigon, ovšem trochu ostřejšího tvaru
na vrcholech. Díky počtu využitelných
řezných hran se stávají nástroje s těmito
destičkami ekonomičtější a díky svému
geometrickému řešení produktivnější
variantou ve své třídě.
Nejdříve byly dodávány na trh frézovací
tělesa FF EWX/FWX na destičky H600
WXCU s velikostí řezné hrany 8 a 5 mm.
Ačkoliv se jedná o oboustranné destič-
ky, mají dostatečně ostrou a pozitivní
geometrii dí ky vhodně upravenému
tvaru čela. Tím je dán dobrý předpo-
klad pro obrábění i houževnatých ocelí
a nerez ocelí. Všechna tělesa jsou opat-
řena přívodem řezné kapaliny do každé
zubové mezery.
Později přišli na trh destičky s řeznou
hranou 4 mm a došlo k rozdělení frézo-
vacích těles dle konstrukce. Destičky
14
obrábìní a strojírenství
I
svaøování
I
nástroje
I
náøadí
Ti, kterým se poštěstilo
navštívit výrobní závod
ISCAR Ltd. v Izraeli,
měli možnost vidět
napsané nad budovou
a i častokrát slyšet heslo,
kterým firma hodnotí
sama sebe: „Jsme
firma, kde inovace nikdy
nekončí“. Při detailnějším
sledování produktů
firmy nelze jinak, než
souhlasit. Podívejme se
postupně na některé
produktové řady, jak se
jejich charakter skutečně
neustále vyvíjí. Díl druhý:
INOVATIVNÍ PROCES
jako
reakce na požadavky uživatelů
řezných nástrojů

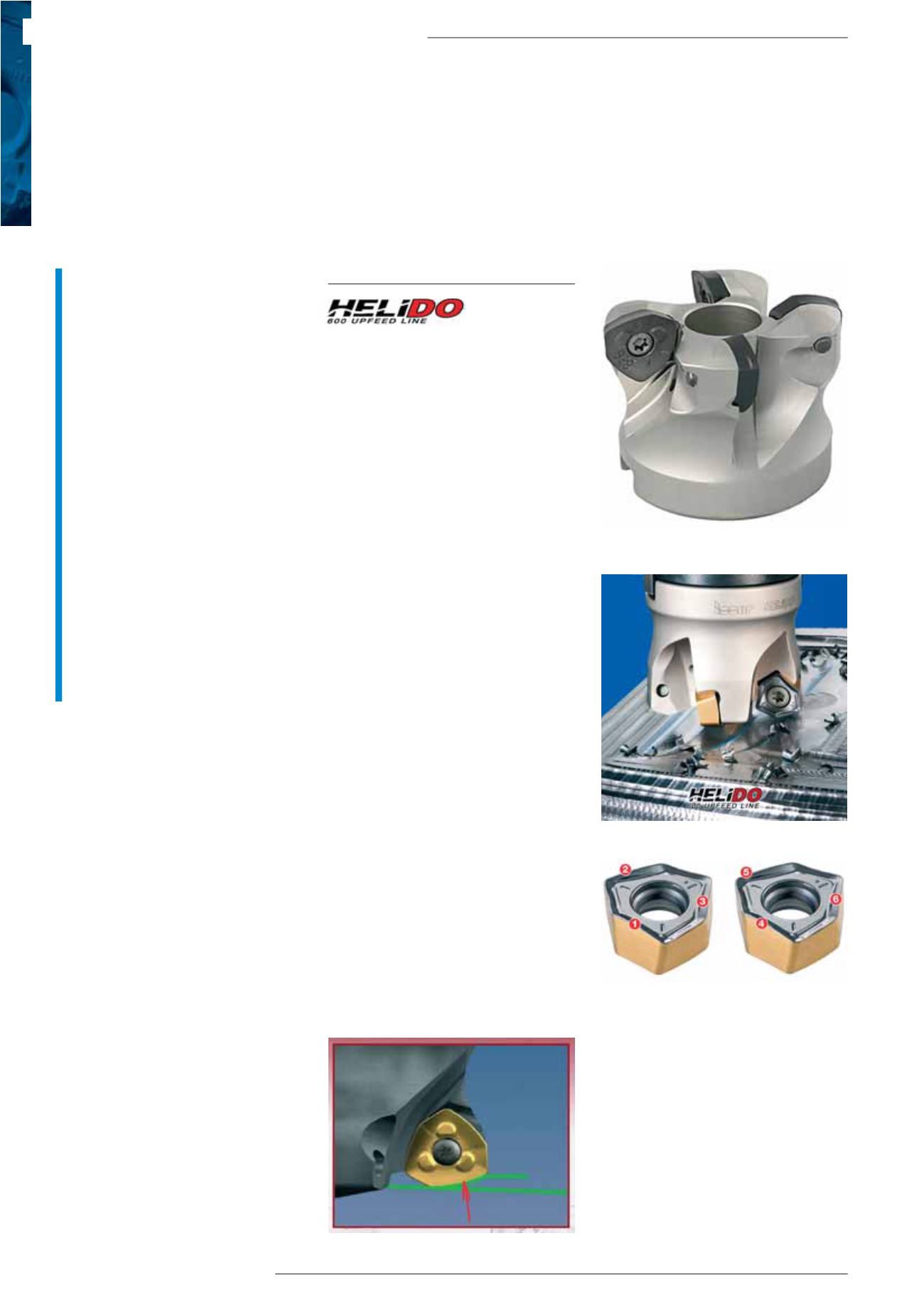

Princip malé hloubky záběru a výsledné řezné síly
Nástroje s jednostrannou destičkou Feedmil
Nástroj HeliDo 600
s oboustrannými destičkami H600 WXCU
