zatížen rozpočet, životní prostředí, ani
zdraví obsluhy. Ani elektrická energie není
potřeba pro výměnu nástrojů. Kromě toho,
smršťovací upínače mohou mít problémy
při upínání malých průměrů nástrojů: Kvůli
tepelným vlivům a různým koeficientům
tepelné roztažnosti upínače a nástroje do-
chází k tomu, že drahé mikronástroje nelze
z upínače vytáhnout. I když to nedojde tak
daleko, ztrácí často tepelně smrštitelné upí-
nače svou obvodovou házivost tím, že se
neustále zahřívají a ochlazují.
Pozoruhodně jednoduchý
upínací princip
d
Oproti tomu u polygonální upínací tech-
niky TRIBOS zůstává obvodová házivost
a opakovatelná přesnost < 0,003 mm,
měřeno na nástroji ve vzdálenosti 2,5×D,
po více než tisíci upnutích bezpečně za-
chována. S kvalitou vyvážení G 2,5 při
25 000 min
-1
splňují vysokorychlostní
upínače nejnáročnější požadavky. Jsou
vhodné pro všechny stopky nástrojů
s tolerancí h6 a byly testovány až do
205 000 min
-1
v závislosti na typu. Podle
výpovědí uživatelů z oboru mikroobrá-
bění je TRIBOS vůbec prvním systémem,
který při osazení frézami s průměrem
řezu 30 μm spolehlivě dosahuje přes-
ných výsledků.
Upínací systémSCHUNKmámísto válcové-
ho otvoru pro nástroj v upínači polygonální
tvar. Upínacím zařízením je z vnější strany
vyvinut definovaný tlak a tímse upínací otvor
v oblasti pružné deformace dočasně změní
na válec. V tomto stavu může být nástroj do
upínače lehce vložen. Následně se vnější tlak
uvolní, vnitřní průměr se díky své elasticitě
materiálu vrátí do svého původního polygo-
nálního tvaru a nástroj se vlastním pnutím
v oceli pevně upne. To platí zvláště promalé
průměry stopek od 1mm. Běhemupínacího
procesu se polygonální upínače deformují
výhradně radiálně. Nedochází tudíž k je-
jich roztažení do délky. Tak je zaručeno, že
u nástrojů s minimální tolerancí 0,01mm lze
přednastavit délku – i to je zásadní přednost
oproti tepelně smrštitelnýmupínačům, u kte-
rých zpravidla dochází ke zkracování jejich
délky při ochlazování. Polygonální upínací
technika vítězí i v porovnání s kleštinovými
upínači: Vzhledem k upínacímu principu
nemá systém žádné pohyblivé části. Tím je
přesný upínačmechanickyodolný a zaručuje
dlouhodobě bezúdržbové upnutí bez opo-
třebování. Navíc je v porovnání s vícedílnými
upínači podstatně nižší údržba. K zabránění
znečištění z vnější stranymohou být štěrbiny
na přední straně upínače TRIBOS na přání
dodatečně zaslepeny.
SCHUNK významně
rozšiřuje speciální program
pro mikroobrábění
d
Mnoho uživatelů zjistilo, že s vysokou ab-
solutní přesností a dynamikou, stejně jako
dobrou tuhostí a tlumením vibrací upínačů
TRIBOS dosáhnou kvalitativně nejlepších
obrobených povrchů a dlouhých životnos-
tí nástrojů. Na základě vysoké poptávky
SCHUNK významně rozšiřuje svůj pro-
grampřesných upínačů promikroobrábění.
Nová rozhraní a vyšší stupeň standardizace
přispívají k tomu, že uživatel může citelně
zvýšit stabilitu procesu a hospodárnost ná-
ročných přesných operací. Tak bude mož-
né pro razantní mikrooperace koncipovaný
TRIBOS-Mini brzy použít i pro HSK-E 20,
vysokorychlostní vřeteno budoucnosti. Ex-
perti na upínací techniku u firmy SCHUNK
jsou přesvědčeni, že tato nově normovaná
stopka na základě své přesnosti při vysokých
otáčkách výrazně předčí mnohé kuželové
stopky. Navíc je oproti stopce HSK-E 25
podstatně méně prostorově náročná. Spe-
ciálně pro vysoce efektivní 5osé obrábění
navrhlSCHUNKrobustníupínačTRIBOS-RM
s prodlouženým rozměrem L1 o délce
78mm. Dlouhý výkonný upínač může být
použit velmi univerzálně: Kromě přímého
upnutí se mohou pomocí standardizova-
ných redukčních pouzder GZB-S upnout
i stopky s menším průměrem. K obrábění
špatně dostupných oblastí lze upínač zkom-
binovat se standardizovanýmprodloužením
nástrojů TRIBOS-SVL Mini. V prvním kroku
se jedná o univerzální 5osé profesionály
i pro rozhraní HSK-A32, HSK-A40, HSK-E 32
a HSK-E 40. Průměr stopky je vždy 12mm.
K těmto oběma novinkám bude SCHUNK
svůj program rozšiřovat tak, aby mnohá
doposud speciální řešení byla v budoucnu
standardizována a tím mohla být získána
levněji a rychleji.
p
obrábìní a strojírenství
I
svaøování
I
nástroje
I
náøadí
11
í

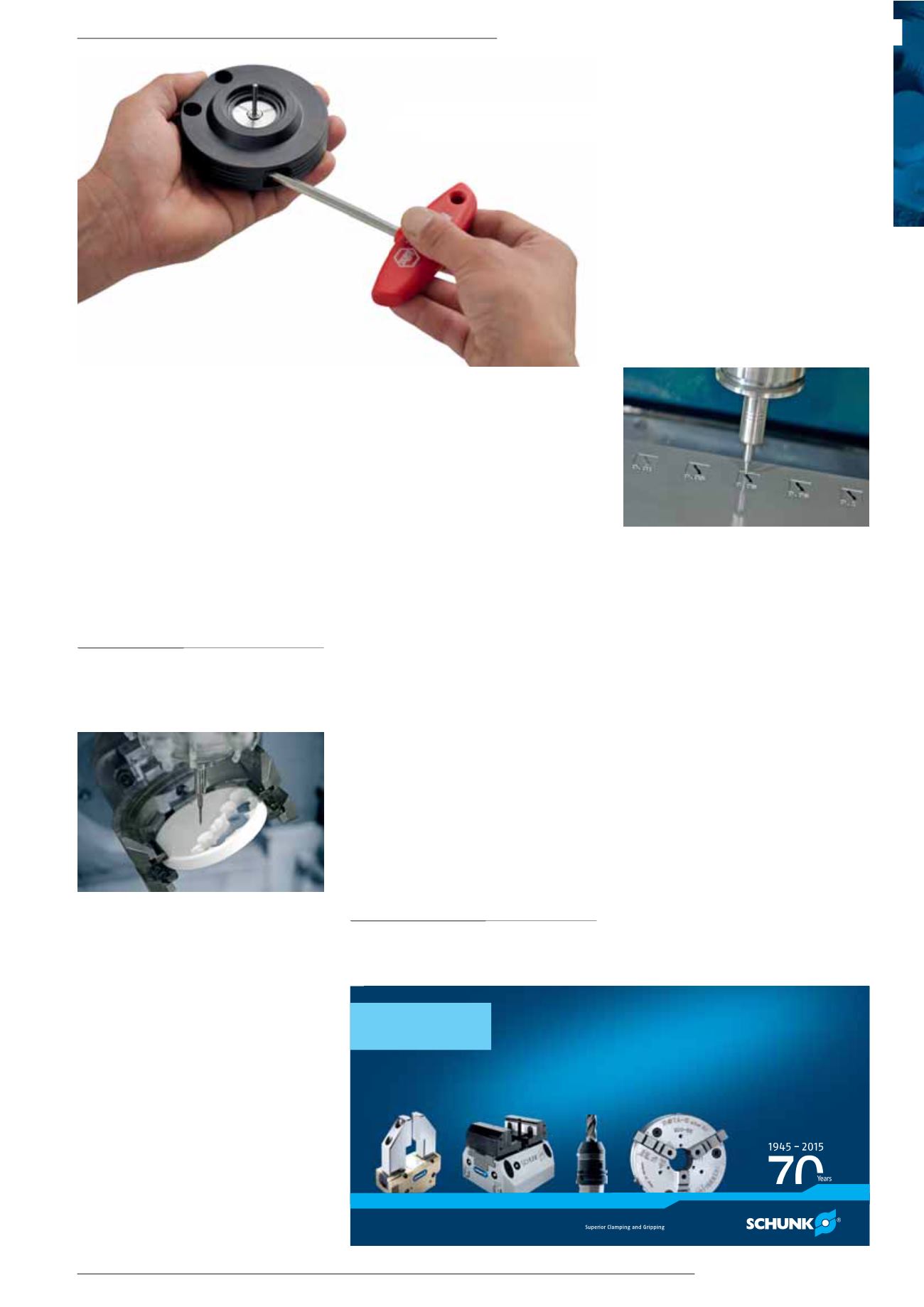

U TRIBOS-RM, TRIBOS-Mini a prodloužen
nástrojů TRIBOS-SVL Mini postačí k bezpečné
í
výměně nástroje ruční upínací zařízen
V oboru dentální techniky při frézování zirkonu dokazuje
polygonální upínací technika TRIBOS maximální přesnost
SCHUNK významně rozšířil svůj speciální program
v mikroobrábění
MSV 2015 BRNO
14.–18. 9. 2015
pavilon F I stánek 015
