Celý systém byl vyvinut ve spolupráci
s předními výrobci v automobilovém
průmyslu s cílem získat efektivní dílenské
měřidlo pro automatizovanou kontrolu
sériově vyráběných dílů.
Jeden Equator dokáže zastat stejnou
práci jako stovky jednoúčelových měři-
del, přípravků nebo kalibrů. Patentovaná
konstrukce přístroje umožňuje vysoko-
rychlostní pohyb sondy v pracovním pro-
storu. Skenovací sonda SP25M umožňuje
snímání polohy, rozměrů a tvaru kont-
rolovaného dílce s vysokou hustotou
naměřených dat. Tisíce sejmutých bodů
poskytují lepší výsledky než manuální
měření. Výkonný software porovnává
rozměry obrobku s údaji o rozměrech
etalonu uloženými v paměti přístroje.
Výstupem z měření je informace Dobrý
díl / Špatný díl.
Připraven ke kontrole
d
Instalace a příprava nově dodaného
systému Equator k provozu netrvá déle
než 20 minut. Přístroj váží pouhých
25 kg. Potřebuje pouze sítové napájení
240 V a nevyžaduje přívod stlačeného
vzduchu. Intuitivní uživatelské rozhraní
pro obsluhu vyžaduje jen malé nebo do-
konce vůbec žádné školení. Díky mini-
málním nárokům na prostor lze Equator
používat i v těch nejstísněnějších dílen-
ských prostorách.
Je jedno zda potřebujete kontrolovat
tisíce kusů stejného výrobku nebo stov-
ky různých výrobků v náhodném pořa-
dí. Jediné co potřebujete, je vzorový díl
(etalon) od každého výrobku. Za etalon
lze prohlásit kterýkoliv vyrobený díl, kte-
rý odpovídá výrobní dokumentaci. Po
přeměření na souřadnicovém měřicím
stroji (CMM) se stane etalonem v oka-
mžiku, kdy jsou naměřená data z CMM
nahrána do paměti Equatoru. Od té chví-
le můžete začít kontrolovat 100 % vaší
produkce a získat jistotu, že všechny ex-
pedované díly jsou v pořádku.
Jednoduchá obsluha
d
Ovládací software umožňuje určit růz-
ná přístupová práva různým pracovní-
kům. Programátor má přístup ke všem
funkcím. Operátor může mít přístup jen
k volbě typu měřeného dílu a spuštění
programu.
Programování přístroje se neliší od
programování běžného souřadnicového
měřicího stroje. Dokonce i software je
stejný, používáte-li Renishaw software
Modus. Požadavky na kvalifikaci ope-
rátora jsou velmi nízké. Plně postačuje
schopnost kliknout počítačovou myší na
obrázek měřeného dílu, vložit měřený
díl do stroje a stisknout tlačítko Start.

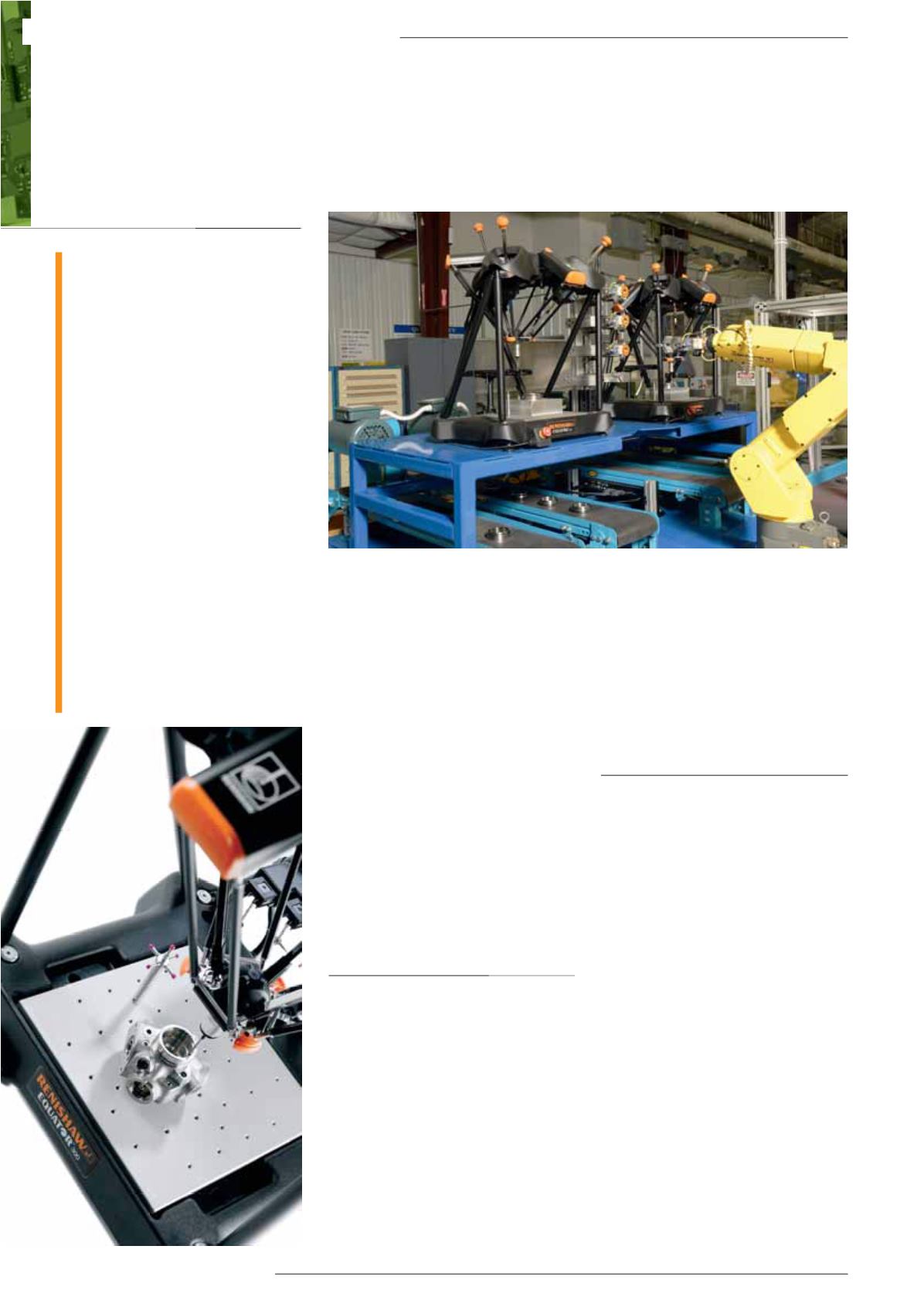

Vše ostatní už obstará Equator. Systém
však lze instalovat i do plně automatic-
ké robotizované buňky a celou mani-
pulaci s kontrolovanými díly ponechat
na průmyslovém robotu. Equator podle
zjištěných odchylek dokáže generovat
korekční parametry pro výrobní stroj
a díky neustálé zpětné vazbě udržovat
proces pod kontrolou.
p
18
elektrotechnika
I
energetika
I
mìøení a regulace
KONTROLUJTE PŘÍMO VE VÝROBĚ
pomocí měřicího systému
Equator™
Autor: Ing. Josef Sláma
Jeden Equator dokáže
zastat stejnou práci jako
stovky jednoúčelových
měřidel, přípravků
nebo kalibrů. Kontrolní
a třídicí systém Equator
představuje zcela novou
alternativu k tradičnímu
měření a zaplňuje
tak mezeru na trhu,
kterou se dosud nikdo
nezabýval. Systém
představuje více než
jenom měřicí systém. Je
prvním produktem nové
řady metrologických
produktů společnosti
Renishaw.
