Hospodářský zázrak se v Česku zatím stá-
le nekoná a tak výroba ve strojírenství (ro-
zuměj-výroba dílů pro kompletátora) se
bude muset vtěsnat do cenových mantine-
lů současné konkurence, neúprosně po-
stupující východním směrem. Postup k vý-
voji nových českých produktů je velmi
pomalý a tak širší realizace nových tech-
nologií se v šedi každodenních starostí
pro všechny zatím v Česku odkládá. To-
muto zarámování odpovídá i výběr strojů
pro expozice na letošní MSV v Brně.
Platí to pro přední světové výrobce bez
ohledu na to, zda v Česku působí přímo, či
zda dodávají přes zástupce. V našem pří-
padě máme na mysli nejstaršího japonské-
ho výrobce obráběcích strojů společnost
OKUMA, japonského výrobce vysoko-
rychlostních center Brother i německého
výrobce 3D tiskáren na kovy Concept La-
ser resp. stánek č. 147 v pavilonu P jejich
českého zástupce společnosti Misan s.r.o.
Okuma Genos M560R-V
d
O trochu vzrušení ve stánku se jistě po-
stará „nahý” stroj Okuma Genos M560R-
V. Svou přísně symetrickou portálovou
konstrukcí odkrývá taje přesnosti 3osých
svislých center Okuma v té nejjednodušší
podobě. Odhalená koncepce stroje jasně
odhaluje minimální vyložení pohyblivých
uzlů nad suporty zaručující nejvyšší mož-
nou tuhost stroje. Teprve nad ní přichází
inteligentní nadstavba v podobě teplotní
kompenzace, systému potlačení vibrací
a adaptivního nastavování servoparamet-
rů dle zatížení pracovního stolu.
Stroj s rozsáhlým hardwarovým i soft-
warovým vybavením již ve standardním
provedení a parametry vysoce nad prů-
měr se řadí do třídy s vysokým poměrem
„výkon/cena”.
Hlavní přednosti svislého centra
Okuma Genos M560R-V:
- Bezkonkurenční tuhost portálového provedení
s diagonální klenbovou výztuží odlitků
- Rychlé, vysokootáčkové vřeteno mazané olejovou
mlhou
- Souměrná konstrukce bezúdržbových pohonů
- Uložení kuličkových šroubů je zakomponováno
do odlitků
- Zkrácení vedlejších časů a méně prostojů
- Jednoduché programování pomocí dialogu IGF-M
- Jednotlivé operace pro obrobení dílu
v kusové výrobě
- Úprava řezných podmínek dle výsledků auto analýzy
- Kompenzace vlivu teplotních změn pomocí aplikace TFC
- Vysokorychlostní software Hi-Cut Pro
- Ekologicky pozitivní přístup s úsporami energií
- Ergonomický design pro usnadnění obsluhy
- Vestavěný dopravník třísek
- Systém CAS pro vyloučení kolizí
a Navi pro potlačení vibrací

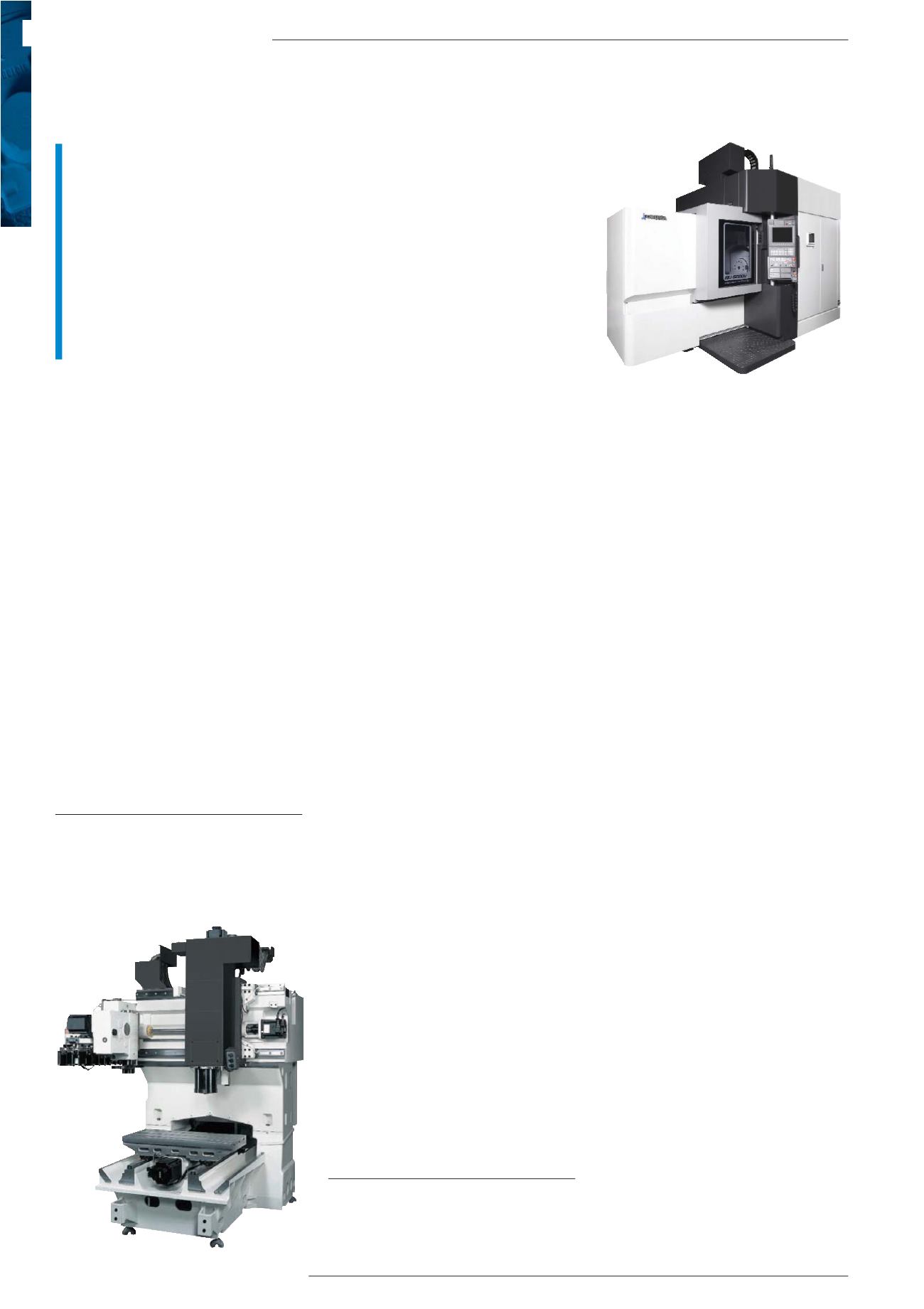

5osé svislé obráběcí centrum
OKUMA MU-5000V
d
Exponát je jedním ze členů nové řady
5osých center se značkou Okuma. Ta je v
současné době k dispozici ve velikostech
stolu 400, 500, 630 a 800 mm.
Nová řada je technicky zajímavá přede-
vším svou koncepcí uspořádání os. Ta je
také příčinou natočení souřadného systé-
mu tak, jak je používán u velkých portálo-
vých center, kde stůl projíždí portálem
(osa X). Stejně je tomu u nové řady 5osých
center, kde stůl s naklápěcí kolébkou ori-
entovanou kolmo na portál projíždí skrz
dvou-stojanovou portálovou konstrukci.
Výsledkem je kompaktní uspořádání ce-
lého stroje s vynikajícím ergonomickým
řešením. Umožňuje rovněž snadnější au-
tomatizaci výroby paletovým výměníkem
z boku stroje a zástavby stroje do pruž-
ných výrobních systémů.
Dynamické parametry představují ve
spojitosti s inteligentními funkcemi jako
jsou Thermo Friendly Concept, Auto tu-
ning systém, Servo Navi světovou špičku
mezi 5osými centry.
Hlavní přednosti svislého 5osého centra
Okuma MU 5000V:
- Vysoká tuhost portálového provedení
- Vysoká přesnost obrábění
- Vřetena pro požadovanou práci
- Souměrná konstrukce pohonů
- Velké rozjezdy os
- Vynikající přístupnost
do pracovního prostoru
- Provedení s možností soustružení
- Automatizace výroby – 2 paletový výměník
- Jednoduchý a spolehlivý odvod třísek
- Kompenzace vlivu teplotních změn
- Auto Tuning System pro kontrolu přesnosti
- Systém CAS pro vyloučení kolizí
- Okuma Navi pro potlačení vibrací
obrábění
l
tváření
l
svařování
T + T
T e c h n i k a a t r h
9 / 2 0 1 5
20
Hospodářský zázrak se v Česku zatím stále nekoná
a tak výroba ve strojírenství (rozuměj-výroba dílů pro
kompletátora) se bude muset vtěsnat do cenových
mantinelů současné konkurence, neúprosně postupující
východním směrem. Postup k vývoji nových českých
produktů je velmi pomalý a tak širší realizace nových
technologií se v šedi každodenních starostí pro všechny
zatím v Česku odkládá. Tomuto zarámování odpovídá
i výběr strojů pro expozice na letošní MSV v Brně.
Výrobní stroje budoucnosti
Základní parametry svislého
obráběcího centra Okuma Genos M560R-V
Plocha stolu
1 300×560 mm
Pojezdy (X,Y,Z)
1 050/560/460 mm
Max. zatížení stolu 900 kg
Rychloposuvy X,Y,Z 40, 40, 32 m/min
Max.řezný posuv 32 m/min
Vřeteno
MAS BT40/ISO 40
Otáčky vřetena
15 000 ot/min
Motor vřetena
22/18,5 kW
Zásobník nástrojů 32
Podlah. plocha
3,1×2,5 m
Váha stroje
7 500 kg
Základní parametry OKUMA MU-5000V
Velikost stolu
průměr 500 mm
Zatížení stolu
500 kg
Max. rozměry obrobku průměr 700×500 mm
Pojezdy (X, Y, Z, A, C) 800 mm/1 050 mm/
600 mm/+90~–120°/360°
Rychloposuv
(X, Y, Z, A, C)
50/50/50 m/min/
50/min/50/min
Vřeteno
10 000 ot/min std
(8 000, 15 0000, 20 000,
25 000)
Typ upínání
MAS BT50/ISO 50
Zásobník počet nástrojů 32, 48, 64
a kazetové do 256
Půdorysná plocha stroje 3 995×2 750 mm
Váha stroje
16 200 kg
