Vzhledem k malým průměrům stopek,
jemným strukturám, malým prostorům
a minimálním tolerancím musí být mnohé
upínací systémy nástrojů pro mikroobrá-
bění uzpůsobené již od začátku. A tak se
některé upínače, které dosahují v novém
stavu výborných výsledků, v průběhu času
stávají pro uživatale skutečnou zkouškou
nervů. Důvody jsou různé: Zhoršující se
házivost, nedostatečná přesnost nebo
pronikající nečistoty k tomu přispívají stej-
ně jako zaseknuté nástroje nebo potíže
s nastavením nástroje. I přesné upínače se
vyplatí blíže prozkoumat.
K dosažení přesných výsledků v mikroob-
rábění by měly upínače disponovat obvo-
dovýmházením a opakovatelnou přesností
< 0,003mm. Důležitá podmínka: měřeno
ve 2,5násobku průměru stopky. Kvůli vy-
sokým otáčkám je smysluplná kvalita vy-
vážení G 2,5 při 25 000 min
-1
. Rozhodující
je, aby tyto hodnoty byly trvale zaručené.
U některých systémů způsobí zejména
únavy materiálů v důsledku tření nebo za-
hřívání postupnou ztrátu vysoké přesnosti
upínačů a výrobní tolerance již není možné
dodržet. Podobně problematické mohou
být nečistoty: pokud do upínače proniknou
malé třísky, může být negativně ovlivněna
kvalita vyvážení. S každým upnutím pak
ztrácí upínač na přesnosti, protože usaze-
né třísky způsobují jeho opotřebení. Pře-
devším u vícedílných upínačů, jako např.
u přesných kleštinových upínačů, může
k tomuto efektu dojít velmi brzy. Před tím
mohou chránit speciálně utěsněné upínače,
pečlivost při výměně nástroje a pravidelná
intenzivní údržba.
Porovnání systémů se vyplatí
d
Porovnáme-li mezi sebou relevantní upí-
nací systémy, vyčnívá z řady polygonální
upínací technika firmy SCHUNK patento-
vaná technologie kompetentního lídra pro
upínací techniku a uchopovací systémy:
Zatímco při tepelném smršťování se od-
pařují chladicí kapaliny, její zbytky ulpíva-
jí v upínacím průměru a kromě nákladné
a energeticky náročné smršťovací jednotky
musí být občas nainstalován i odsávací sys-
tém, u polygonální upínací techniky není
10
obrábìní a strojírenství
I
svaøování
I
nástroje
I
náøadí
Upínače nástrojů
pro mikroobrábění
– precizní do nejmenšího detailu
Ať tváření, dentální
technika, lékařská
technika, hodinářský,
šperkařský nebo optický
průmysl – počet vysoce
přesných aplikací
v oboru mikroobrábění
v uplynulých letech
enormně vzrostl. Kdo
chce efektivně zacházet
s filigránskými nástroji,
vysokými otáčkami
a extrémními požadavky
na přesnost, potřebuje
upínací systémy,
které pracují stabilně
i v mezních situacích.

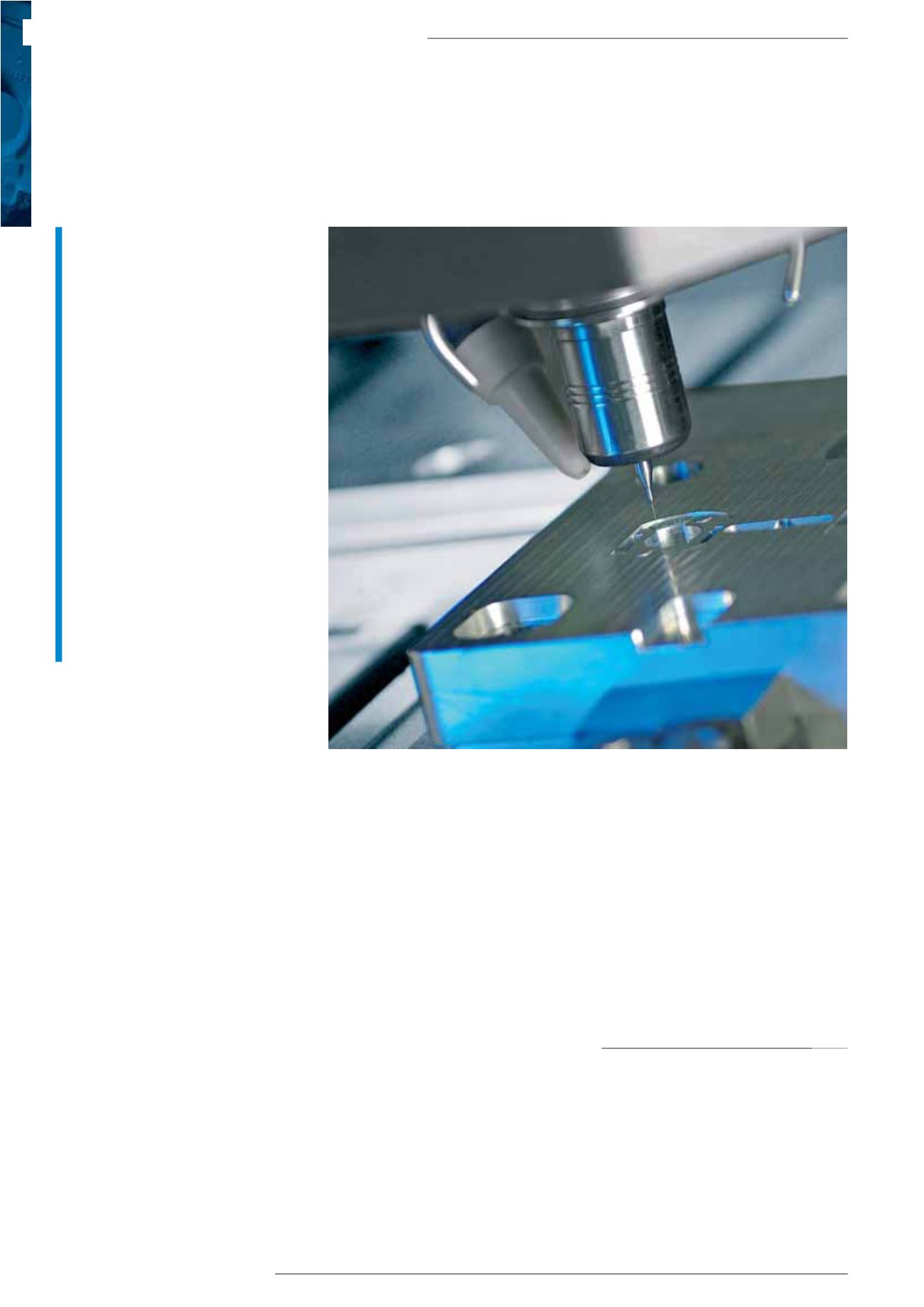

V mikroobrábění významně ovlivňuje spolehlivost upínačů nástrojů stabilitu procesu a dosažitelnou přesnost
