stolu a rychloposuvy nad 50 m/min. Rych-
lost výměny nástroje tříska/tříska v nedo-
stižitelném čase 1,4 sekundy jsou para-
metry, které nemohou zůstat bez
povšimnutí u žádného subdodavatele dílů
pro hromadnou výrobu. Vystavovaný mo-
del naplňuje dosud nerealizovatelný poža-
davek na velmi rychlý stroj pro velké dílce
s malými přídavky na opracování.
Hlavní přednosti centra
Brother SPEEDIO S1000X1
- Velký pracovní prostor
- Vysoká tuhost stojanu i stolu
- Vysoká produktivita zkrácením vedlejších časů
- Široký rozsah nasazení
- Vysoká spolehlivost
- Úsporný provoz
- Snadné dovybavení příslušenstvím a automatizační
technikou
Svislé obráběcí centrum
Brother SPEEDIO R450X1
d
Stroj s kuželem vřetena ISO 30 vyvíjený
s cílem „nulové neproduktivní časy” má
v základu zabudovanou paletovou výmě-
nu ve formě rychlo otáčecího stolu (čas
výměny palety 3 sekundy). Nabízí výběr
zásobníků se 14 nebo 22 nástroji ( tříska-
tříska 1,4 resp. 1,7 sekundy). K úspoře
vedlejších časů dále přispívá nový řídicí
systém a podíl těchto časů tak nepřesahu-
je 5 % cyklu.
Optimální nasazení dle převažujícího
materiálu obrobku může zákazník ovlivnit
výběrem nejvhodnějšího vřetena z nabíd-
ky standardního – 10 000 ot/min, 9,5 kW,
40 Nm, nebo vřetena s více než dvojná-
sobným krouticím momentem (10 000 ot.
/min, 9,5 kW, 92 Nm) respektive 16 000 ot.
/min, 10,4 kW)
Hlavní přednosti centra Brother SPEEDIO
R450X1
- 2 paletový výměník
- Výměna palet 2,9 sekundy
- Zvětšený pracovní prostor
- Zásobník pro 22 nástrojů
- Redukované vedlejší časy
- Rozběh vřetena na plné otáčky- 0,15 sekundy
- Vřetena dle výběru
- Nový řídicí systém
- Široký rozsah vybavení zvláštním příslušenstvím

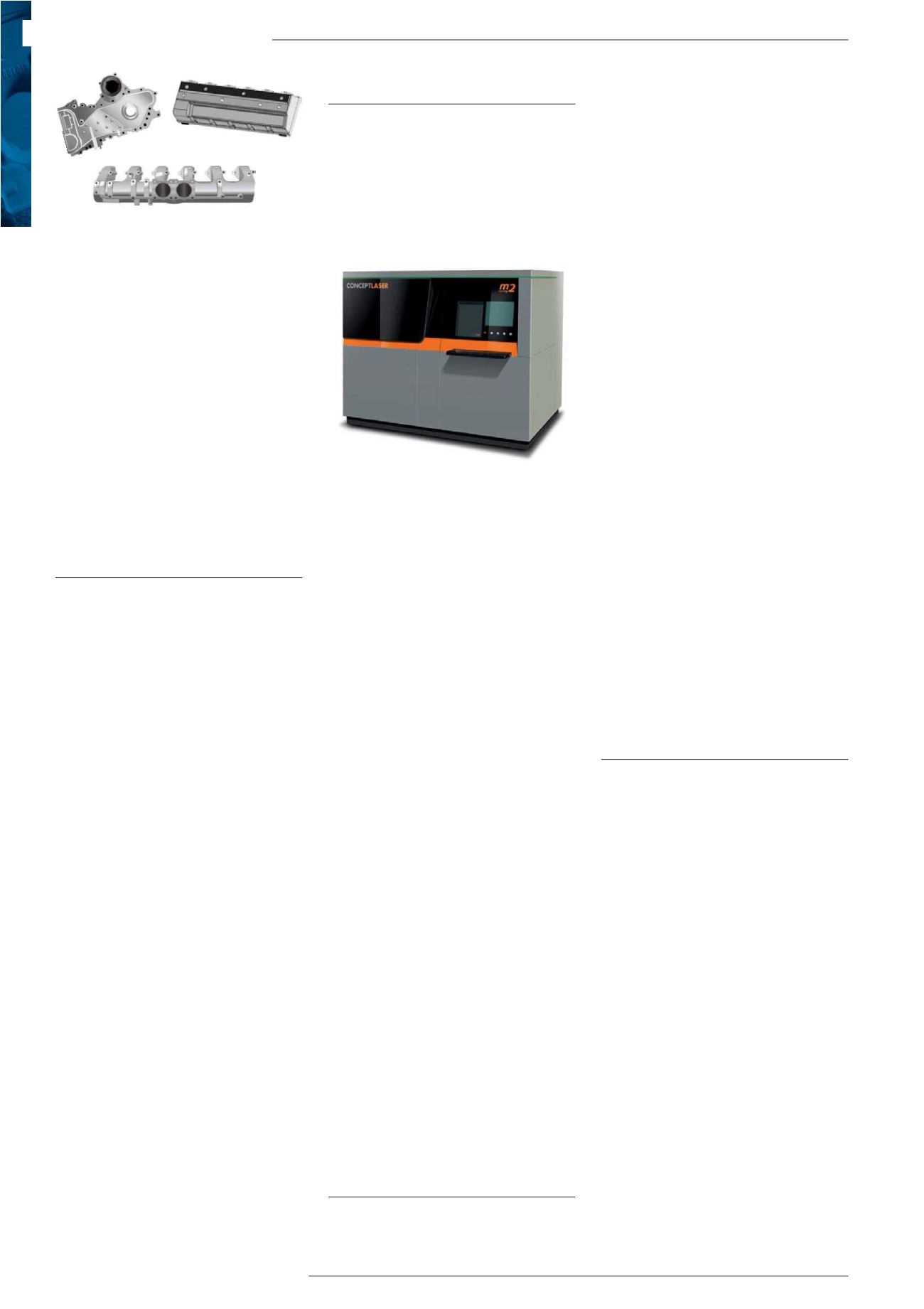

Zařízení pro laserové spékání
kovů Concept Laser M2 cusing
d
Stroj pro laserové spékání kovů s možnos-
tí zpracování reaktivních materiálů. Sestá-
vá ze dvou samostatných, dokonale utěs-
něných prostorů. V přípravné komoře se
připraví paleta a vybraný kovový materiál
ve formě prášku a po vystavění dílu ve sta-
vební komoře se odebere přebývající prá-
šek a hotový díl vyjme s paletou ven.
Ve stavební komoře se po vrstvách roz-
prostírá prášek a plochy, které jsou sou-
částí zhotovovaných dílů se roztavením
prášku spečou s předchozí spodní vrstvou.
Pro stavbu je k dispozici široké spektrum
kovových materiálů v prášku včetně reak-
tivních jako jsou hliník a titan. Jednotlivé
skupiny od sebe odděluje oblast použití ko-
nečného produktu. Škála začíná u ocelí
(nerezavějící, nástrojové, žáruvzdorné),
pokračuje šperkařskými materiály a končí
certifikovanými materiály pro medínské
a dentální použití. Stavba dílů spékáním
má zcela jiná pravidla a zásady a umožňu-
je aditivně zhotovit díly konvenčním obrá-
běním nevyrobitelné.
Hlavní přednosti zařízení pro vrstvené spékání
kovů M2 Cusing
- Úspora materiálu- recyklace kovových prášků
- Výroba bez nástrojů
- Větší geometrická a prostorová volnost
- Aplikace bionických konstrukcí
- Výroba prototypů ihned
- Kontrola kvality on-line při stavbě
- Široké možnosti použití ve všech průmyslových
oborech
Zařízení pro laserové spékání ko-
vů Concept Laser Mlab cusing R
d
Stroje firmy Concept Laser jsou systémy
pro laserové spékání kovových prášků, ja-
ko např. korozivzdorné, nástrojové oceli,
slitiny titanu, hliníku, CoCr, Inconel nebo
drahé kovy (Au, Ag). Systém vyrábí sou-
části aditivní technologií, kdy dochází k lo-
kálnímu natavení ve vrstvách nanášeného
kovového prášku pomocí laseru.
Mlab cusing R vyrobeném firmou Con-
cept Laser v německém Lichtenfels s veli-
kostí palet 90×90 mm je určen pro zhoto-
vování kovových dílů menší velikosti
známé například z oblasti zubních náhrad,
šperkařství, ale i složitých dílů pro letecký,
automobilový průmysl. Sestava zařízení je
obvykle doplněna o generátor inertního
plynu (dusík), vysavač pro použití s reak-
tivním materiálem, recyklační prosévačku
materiálů a žíhací pec.
Hlavní přednosti zařízení pro spékání kovů
Mlab Cusing R
- Kompaktní zařízení
- Snadná obsluha
- Bezobslužný provoz
- Vysoká flexibilita
- Certifikované materiály pro medicínské použití
- Zhotovení více dílů najednou
Univerzální robotická buňka pro
nakládání a vykládání dílu
d
Systém řeší problémy výrobců a dodava-
telů dílů, kteří mají zájem automatizovat
svou současnou výrobu. Tým specialistů
zkonstruoval a nabízí flexibilní a bezpeč-
né zařízení s odděleným nakládacím a vy-
kládacím prostorem pro široký rozsah
polotovarů, optimálně polohovaným ro-
botem a zabezpečení prostoru mezi buň-
kou a vlastním obsluhovaným strojem.
Zařízení může být vybaveno různou veli-
kostí robota dle váhy dílu a součástí do-
dávky je softwarové vybavení pro snadné
programování. Nejvýznamnějším para-
metrem buňky je snadná přeseříditelnost
(v řádu minut) na jiný dílec.
obrábění
l
tváření
l
svařování
T + T
T e c h n i k a a t r h
9 / 2 0 1 5
22
Technická data Concept Laser M2 cusing
Stavební prostor (x, y, z) 250×250×280 mm
Tloušťka vrstvy
20–80 µm
Produktivita
2–20 cm
3
/h
Výkon vláknového laseru 200 (400) W
Max. rychlost pohybu laserového svazku 7 m/s
Průměr ohniska svazku 50–200 µm
Příkon
7,4 kW
Připojení
3/N/PE AC 400 V, 32 A
Čistý stlačený vzduch 5 bar bez oleje
Zdroj inertního plynu
2 připojení pro plyn
(N
2
a Argon)
Externí N2 generátor (opce)
Spotřeba inertního plynu 10–13 l/min
Rozměry stroje (š×h×v)
2 440×1 630×2 354 mm
Technické parametry svislého obráběcího
centra Brother SPEEDIO R450X1
Vřeteno ISO 30 otáčky 10 000 min-1
Provedení vřeten
10 000-vys. Mk, 16 000 min
-1
Zásobník nástrojů
14/22
Rychloposuvy X/Y/Z 50/50/50 m/min
Pracovní posuvy X/Y/Z 30 m/min
Pojezdy X/Y/Z
450/320/305 mm
Plocha stolu 2×
600×300 mm
Max.délka nástroje 200 mm
Max. prům. nástroje 80 mm
Zatížení stolu 2× max. 200 kg
Technická data Concept Laser Mlab cusing R
Stavební prostor (x, y, z) 90×90×80 mm
Tloušťka vrstvy
15–50 µm
Produktivita
1–5 cm
3
/h
Výkon vláknového laseru 100 W
Max. rychlost pohybu laserového svazku 7 m/s
Průměr ohniska svazku 50 µm
Příkon
1,5 kW
Připojení
1/N/PE AC 230 V, 16 A
Zdroj inertního plynu
připojení pro plyn
(N
2
nebo Argon)
Spotřeba inertního plynu 0,6–0,8 l/min
Rozměry stroje (š×h×v) 705×1 220×1 848 mm
Technická data robotické buňky
Minimální rozměr dílu
10×10 mm
nebo průměr 10 mm
Maximální rozměr polotovaru 230×230 mm
nebo průměr 230 mm
Váha polotovaru
dle robota10/20/
35 kg
Výrobce
Halter CNC
Automation Holandsko
Vývoj
Fastems System GmbH
Zastavěná plocha
1,7×1,4 m
Výška
2,2 m
Instalace k dalšímu stroji
převoz paletovým
vozíkem
