Monitor vývodu MEg71

Dodávka elektřiny je základním předpokladem funkce většiny provozů. Koncepce Smart grids – chytrých sítí zahrnuje i prvky nacházející se uvnitř energetických sítí jako například distribuční transformační stanice (DTS) s dlouhou dobou ekonomické návratnosti. Moderní energetické přístroje umožní rozvoj nových koncepcí i v dosud neamortizovaných energetických sítích.

Souprava monitoru vývodu MEg71 měří na trojfázovém nn vývodu s pojistkovou nebo odpínačovou lištou napětí, proudy, výkony a energie, registruje a zaznamenává průběhy napěťových jevů i zkratových proudů a může signalizovat i stav nn pojistek. Uvedené informace zaznamenává do své nedestruktivní datové paměti, zobrazuje je na indikačních prvcích a při on-line připojení je přes rozhraní RS485 předává protokolem MODBUS do nadřazených informačních systémů.

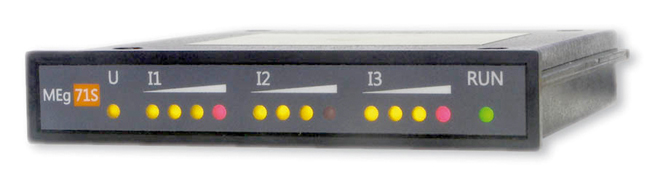

Souprava se skládá z měřicí jednotky a z měřicí lišty MEgML71. Měřicí jednotka MEg71D je opatřena displejem, jednotka MEg71S v nízkém provedení indikačními LED diodami. Měřicí lišta se umisťuje mezi sběrny a pojistkové nebo odpínačové lišty a má výšku jen 26 mm. Lze ji doplnit o trojfázový předřadník umožňující identifikaci stavu nn pojistek. Monitor vývodu měří proudy ve dvou rozsazích do 1,2 Ijm a pro záznam průběhu zkratů nejméně do 10 Ijm.
Napájení monitorů vývodu v nn skříni je jedním 12 V zdrojem, např. zdroje MEg101.4 nebo MEg101.5 jsou CATIV s funkcí UPS. Dálková obousměrná komunikace sítí GSM se službou GPRS pro přenos změřených dat i dálkovou parametrizaci lze realizovat komunikační jednotkou MEg202.3 s procesorem zajišťujícím základní funkce RTU, tj. vstup do objektu, manipulace s táhlem odpínačové lišty, teplota apod.
Výhodou monitoru vývodu MEg71 je rychlá instalace i do již instalovaných nn skříní, snadné a flexibilní propojení čtyřkilovým kabelem a otevřené komunikační rozhraní pro připojení k informačním systémům.
Měřicí lišta MEgML umožňuje měření fázových proudů, výkonů a energií nn vývodu. Po rozšíření o modul trojfázového předřadníku umožňuje i měření napětí na nn vývodu a vyhodnocení stavu pojistek. Má standardizovaný výstupní proudový signál 1 A s dostatečným výkonem pro připojení do elektronických měřicích přístrojů a systémů. Měřená nn napětí převádí na bezpečné signály a umožňuje i převod kontaktních signálů přerušení vlákna pojistky.
Měřicí lišta MEgML je kompatibilní s pojistkovými nebo odpínačovými lištami s rozestupem přípojnic 185 mm, má šířku 100 mm a jmenovité hodnoty proudů 250 A, 400 A a 630 A. Má bezpečnostní certifikát z EZÚ Praha a měřicí protokoly Českého metrologického institutu. Je připravena pro instalaci do nových nn skříní i pro dodatečnou instalaci do již provozovaných nn skříní v rámci inovace měřicích systémů.
