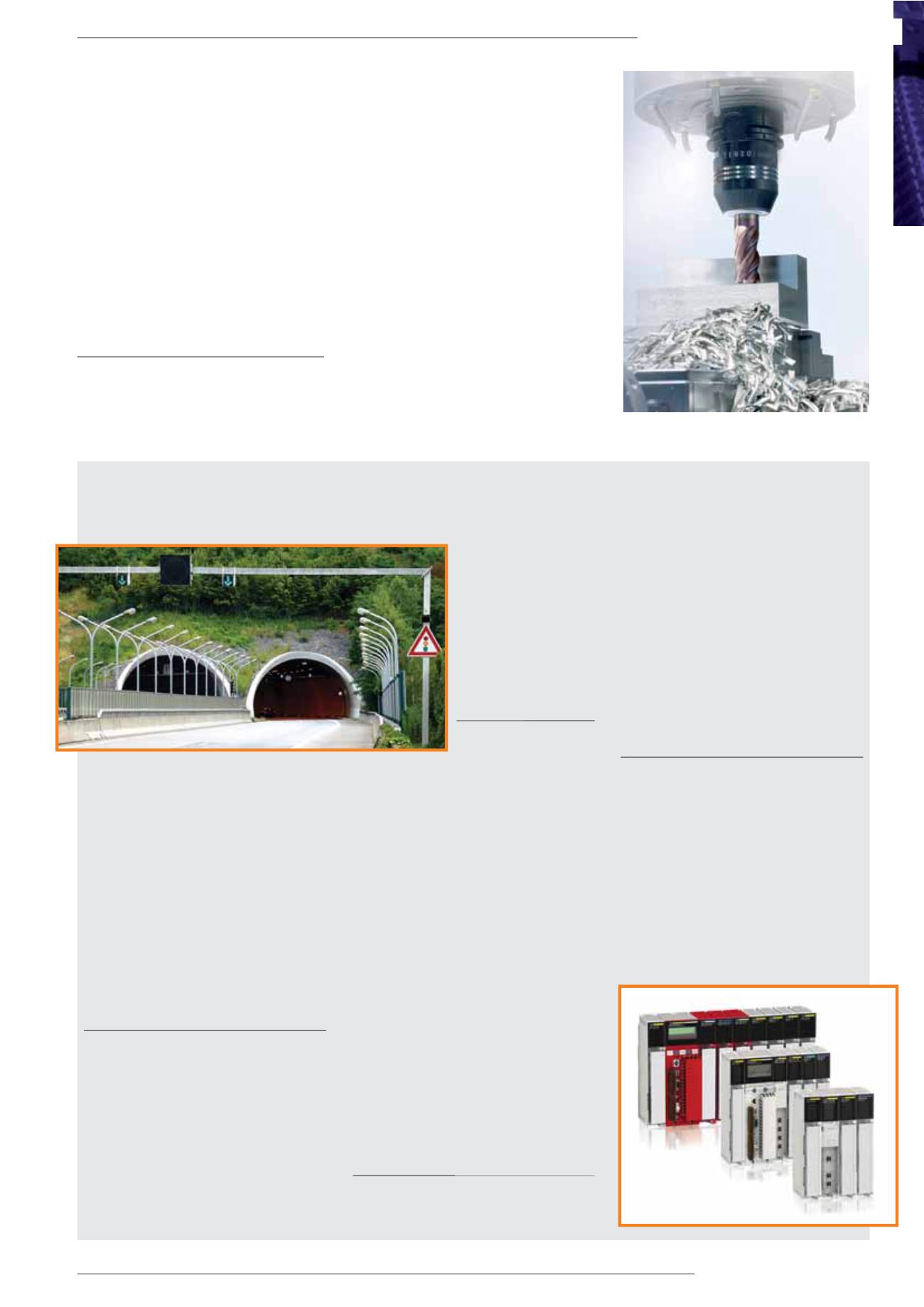

hospodárněji splňovat jiné typy upínačů,
jako např. ER kleštinové, weldon, tepelné
nebo jiné hydraulické upínače. Hydraulic-
ký upínač nástrojů TENDO E compact je
k dodání do 2–3 pracovních dnů a nyní
je nabízen ve startovací sadě za zvýhod-
něnou cenu. Sada obsahuje: TENDO E
compact (volitelné stopky rozhraní),
5× redukční pouzdro, stahovák pouzd-
ra, ovládací klíč, a to vše v exkluzivním
balení. TENDO E compact přesvědčuje
cenou, která usnadňuje přechod od me-
chanických a tepelných upínačů k doko-
nalejší kvalitě značky TENDO.
TENDO AVIATION
d
TENDO AVIATION byl vyvinut speciálně
pro nejnáročnější přesné operace, např.
v leteckém a kosmickém průmyslu, kde
jsou předepsány pouze upínače, které jsou
opatřené pojistkou proti vysunutí nástroje.
Novinka přesvědčí svou dlouhodobě vyso-
kou přesností obvodové házivosti, stupněm
vyvážení G 2,5 při 25 000 1/min a výbor-
ným tlumenímvibrací. Integrované zajištění
nástroje proti vysunutí zaručuje u nástrojů
s weldon stopkou jejich orientaci a tvaro-
vé upnutí, které zcela zabraňuje axiálním
pohybům. Navíc mohou být potenciály
nástrojů a strojů plně využity. TENDO
AVIATION umožňuje maximální přenos
krouticího momentu při dlouhodobě vy-
soké přesnosti a stabilitě procesu.
p
komponenty
I
materiály
I
plasty
19
Studie Institutu pro výrobní techniku z Karlsruhe
ukázala, že lze životnosti nástrojů při výkonném
obrábění s TENDO E compact prodloužit až o 300%
a
Málokdo ví, že tunel není jen velké
množství betonu, ale také značné
množství technologického vybavení,
které se zásadním způsobem podílí
na bezpečnosti a plynulosti průjezdu
tunelem. Řešení a produkty společ-
nosti Schneider Electric se v doprav-
ních aplikacích v rámci Evropy běžně
užívají. V České republice se uplatnily
například při realizaci tunelu v Brně-Pi-
sárkách, který je po rekonstrukci opět
v provozu. Základ řídicí ho systému
představuje Modicon Quantum.
Modulární řešení
d
„Zadavatel na technologické řešení
tunelu měl základní požadavek. Chtěl
integrovat nový řídicí systém do starší
technologické výbavy, která pochází
od jiných výrobců a dodavatelů. V ně-
kterých případech jsou tato řešení až
deset let stará. My jsme zadavateli na-
bídli moderní technologii, jejíž nasa-
zení se hodí do rozsáhlejších projektů,
a to především kvůli plné modulárnos-
ti a vysoké flexibilitě při konfiguraci
řízeného procesu,“
říká Jan Kačer, odbor-
ník na automatizační
systémy ze společnos-
ti Schneider Electric.
Komunikační
karty hlavních
stanic Modicon
Quantum
d
Každá z hlavních sta-
nic Modicon Quan-
tum pracujících v redundantním Hot
Standby režimu obsahuje 5 komuni-
kačních karet Ethernet. Dvě z nich
zajišťují připojení na páteřní optickou
síť propojující všechny stanice řídicího
systému, další dvě zajišťují komunikaci
s nadřazenými systémy a pátá zajišťu-
je komunikaci s tunelovým systémem
tísňového volání (tzv. SOS systém).
Synchronizační propojení procesorů
obou hlavních stanic zabezpečuje op-
tický kabel od společnosti Schneider
Electric určený pro tyto účely.
Subsystémy řídicího systému Modi-
con Quantum jsou osazeny dvěma až
třemi rámy pro 12 pozic. Každý kon-
trolér z podstanic komunikuje s hlav-
ními stanicemi po sběrnici Ethernet
TCP/IP pomocí procesoru Unity Pre-
mium 57-40.
Vizualizace procesů řízení
pro operátory
d
Vizualizaci procesů řízení pro operá-
torská klientská pracoviště se SCA-
DA aplikacemi zprostředkovávají dva
vizualizační servery v režimu Hot Stan-
dby. Tyto servery jsou umístěny v roz-
vodnách lokálního bezobslužného ve-
línu v technologickém centru (TC). Na
systémové servery jsou připojeny nejen
dvě záložní operátorské stanice v TC, ale
také hlavní operátorské pracoviště v cen-
trálním technologickém dispečinku, ze
kterého se tunel standardně řídí.
Řešení odpovídající
mezinárodním normám
d
Modicon Quantum odpovídá mezi-
národním standardům podle normy
pro řídicí systémy IEC 61131 a to jak
z hlediska hardware tak i software.
V rámci koncepce PlantStruxure je zá-
roveň kompatibilní i s ostatními řídicími
systémy Schneider Electric (Modicon
Premium, Modicon M340) a SW ná-
stroji pro vývoj aplikačního vybavení
jednotlivých prvků systému.
p
Nově opravený tunel v Brně-Pisárkách dostal
řídicí systém od Schneider Electric
