Unison získal objednávku na speciálně na-
vrženou ohýbačku trubek a speciální ná-
řadí od společnosti Cybex International,
předního výrobce fitness a posilovacích
zařízení. Díky jedinečnému servo-pohá-
něného systému vyhlazovacích lišt umož-
ňuje ohýbačka redukovat odpadní materi-
ál tím, že po ohnutí trubky je potřeba
mnohem menšího odřezku.
Cybex vyrábí širokou škálu posilovacích
stroju ve dvou velkých a moderních výrob-
ních zařízeních. Jejich stroje jsou vyvinuty
tak, aby byly biomechanicky optimální a při-
nášely výsledky při minimální zátěži na tělo.
Téměř veškeré Cybex posilovací vybave-
ní je založeno na vysoce kvalitních ocelo-
vých trubkových součástkách, z nichž je
většina vyráběna v továrně v Owatonne.
Rám je podstatnou součástí firemní image
a proto musí kombinovat estetický dojem a
strukturální pevnost. Toho Cybex dosahuje
tím, že rámy vytváří z tří rozměru robust-
ních ocelových trubek, a dále profilovaných
trubek, které zahrnují plochý ovál a plo-
ché osmiúhelníky. Vytvoření hladkých
ohybu bez zvrásnění na techto profilech
je technická výzva, která vyžaduje znač-
nou odbornost.
Cybex momentálně používá hydraulické
ohýbačky trubek pro masovou produkci,
spolu s jednou plně elektrickou CNC ohý-
bačkou trubek pro složité součástky, které
potřebují více ohybu o různých rádiech.
Součástky mají délku od 60 do 180 cm a je
na nich vytvářeno množství různých ohy-
bu – od mělkých ohybu po těsné ohyby se
středovou osou až 12 centimetru. Většina
součástek vyžaduje přesnost ±1° a méně,
pro dosažení správné polohy při montáži,
při čemž přesnost musí být až 0,8 mm. Po
ohnutí jsou trubky svařeny, vyčištěny,
opískovány a práškově nalakovány. Pro
zaručení kvality konečného produktu je
tento proces přísně sledován.
Malé výrobní série
d
Součásti složitějších tvaru jsou vyráběny
v malých sériích – obecně mezi 12 a 30
na stávajícím CNC ohýbacím stroji. Po-
dobně jako většina ohýbaček je i tento
osazen pevnou vyhlazovací lištou pro
kontrolu materiálu a prevenci kolapsu
trubky při těsných ohybech. Pevná vyhla-
zovací lišta zvyšuje minimální délku po-
třebnou pro ohyb trubky. To znamená, že
pro výrobu krátkých součástek musí Cy-
bex používat velmi dlouhé trubky a po
ohnutí je nařezat na správnou délku. To
má několik nevýhod, je to časově náročné
– je mnohem složitější řezat rovnou trub-
ku než ohnutou – a vyžaduje to další sta-
nici a kontrolu procesu. Též vzniká odpad
na materiálu, což je finanční ztráta a v roz-
poru s firemní zodpovědnou environmen-
tální politikou.
Novinka se jmenuje Unison ohne
d
Nove na míru navržený stroj Unison ohne
tyto složité a krátké součástky bez vzniku
odřezku. Namísto pevné vyhlazovací lišty
bude stroj osazen jedinečnou odklápěcí
vyhlazovací lištou, která, stejně jako všech-
ny hnané osy na stroji, bude řízena softwa-
rově ovládaným servopohonem. Odsunutí
vyhlazovací lišty do strany od přítlačné liš-
ty na konci ohýbacího cyklu umožní klešti-
ně dostat se blíže k ohýbací hlavě.

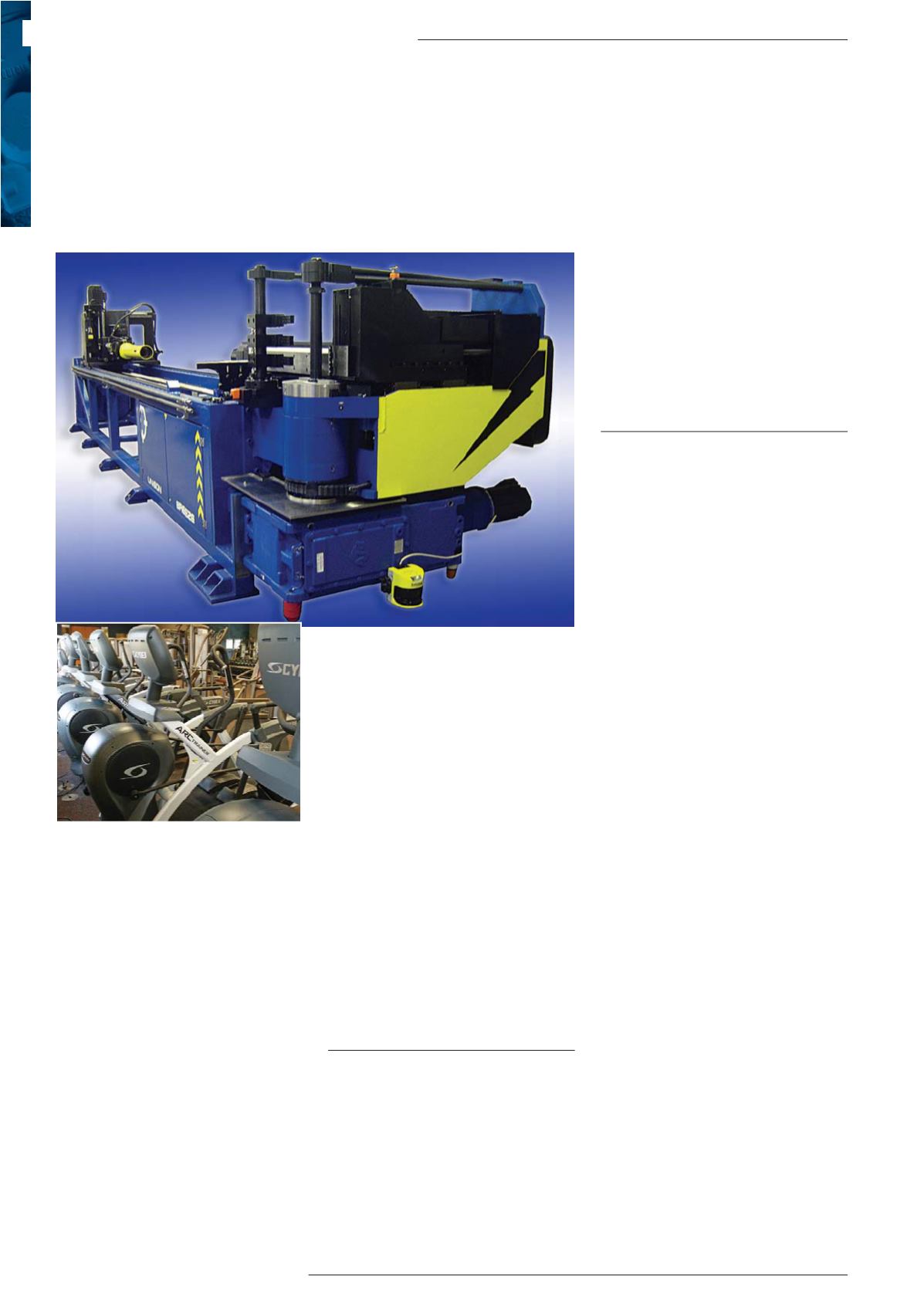

Nový stroj je založen na 100 mm plně
elektrické CNC ohýbačce trubek Unison
Breeze. Stroj je vícepatrový a schopný
ohýbání volného radia, pro výrobu složi-
tých součástek v jednom nepřetržitém
cyklu. Na přesnosti stroji dále přidává je-
dinečný systém laserového doměřování,
který automaticky měří a upravuje úhly
ohybu pro kompenzaci zpětného pružení
při ohýbání.
Cybex uvádí rychlé a opakovatelné soft-
warové nastavení, přesnost ohybu a nízkou
spotřebu energie jakožto klíčové body, díky
kterým přistoupil k pořízení stroje Unison.
Mezi další faktory patří velmi pozitivní ko-
mentáre od obsluhy stroju při návštěvě re-
ferenčních společností, které Cybex v prů-
běhu výběrového procesu navštívil. Dále
pak ochota společnosti Unison vyvinout
ohýbačku trubek na míru, pro optimalizaci
flexibility a výroby malých součástek.
Jim Saynor, obchodní manažer firmy
Unison, vysvětluje: „Většina našich stroju
slouží k ohýbání trubek kruhového profilu.
Cybex vyrábí neobvyklý produkt, který
obsahuje širokou škálu trubkových profilu
a společnost si v této oblasti vybudovala
podstatnou expertízu. Úzce jsme spolu-
pracovali se společností Cybex a naším
výrobcem nářadí abychom se ujistili, že
stroj, který dodáme, bude poskytovat vý-
robní řešení od prvního momentu od in-
stalace.”
p
T + T
T e c h n i k a a t r h
7 - 8 / 2 0 1 5
obrábění a strojírenství
l
svařování
l
nářadí
l
stroje
10
SPECIÁLNÍ OHÝBAČKA TRUBEK
ELIMINUJE ODŘEZKY
Z TRUBKOVÝCH SOUČÁSTEK
