Jak test hodnotíte?
d
Studie poprvé nezávisle a komplexně
potvrdila naši vlastní řadu testů. V našem
vývojovém centru a u zákaznických apli-
kací jsme již dříve opakovaně prokázali,
že TENDO E compact chrání břit nástroje,
prodlužuje životnost nástrojů, zamezuje
vibracím nástroje a tím zvyšuje kvalitu
obrobeného povrchu obrobku. Navíc
vřeteno a ložisko vřetena jsou podstatně
méně zatížené. Tento pozitivní efekt způ-
sobuje komplexní souhra obvodové házi-
vosti, tuhosti, tlumení vibrací a enormní
upínací síly. Především rozpínací pouz-
dra a olejem naplněné rozpínací komory
upínače TENDO E compact hrají v této
souvislosti velkou roli.
Nejsou upínací síly
hydraulických upínačů příliš
nízké pro hrubování?
d
Hydraulické upínače byly skutečně dlou-
hou dobu vhodné především pro vysoce
přesné vrtání a dokončovací frézování. Ni-
koliv však u TENDO E compact: Při upnutí
suché stopky nástroje přesvědčí upínač
při
Ø
20mm krouticím momentem až
900 Nm. U nástroje se stopkou
Ø
32mm
přenáší tento silák krouticí moment až
2000 Nm, o 60% více než konvenční hyd-
raulický upínač. Zároveň disponuje dlou-
hodobou přesnou obvodovou házivostí
< 0,003mm měřeno na nástroji ve vzdále-
nosti 2,5 × D a stupni vyvážení G 2,5 při
25 000 1/min u stopek HSK. Tím je vhodný
jak pro dokončovací operace a hrubování,
tak i pro vrtání, řezání závitů a vystružová-
ní. S bleskovou výměnou nástroje pomocí
imbusového klíče je vhodný i pro flexibilní
obrábění malých a středních sérií.
TENDO E compact
d
Menší tolerance, enormní tlak na náklady,
lepší kvalita – TENDO E compact je od-
pověď na zvyšující se požadavky v oblas-
ti objemového obrábění, které nemohou
18
komponenty
I
materiály
I
plasty
PRODLOUŽENÍ ŽIVOTNOSTI
AŽ O 300%
Studie dokazuje potenciál účinnosti vysoce výkonného
hydraulického upínače firmy
SCHUNK
Firma SCHUNK
představuje svůj
hydraulický upínač
TENDO E compact
jako efektivní nástroj
proti vysokým
výrobním nákladům.
V systematické
aplikované studii
analyzoval nedávno
Institut výrobní techniky
KIT účinky nástrojových
upínacích systémů
na vysokovýkonné
obrábění. Různé typy
nástrojových držáků
musely prokazovat
své schopnosti při
frézování plných
a polovičních drážek na
více obráběcích strojích.
Při tom se ukázalo,
že vysoce výkonný
hydraulický upínač
TENDO E compact
umožňuje prodloužení
životnosti nástroje až
o 300% oproti jiným
upínacím systémům. Při
stejném řezném výkonu
lze ušetřit až dvě třetiny
nástroje.

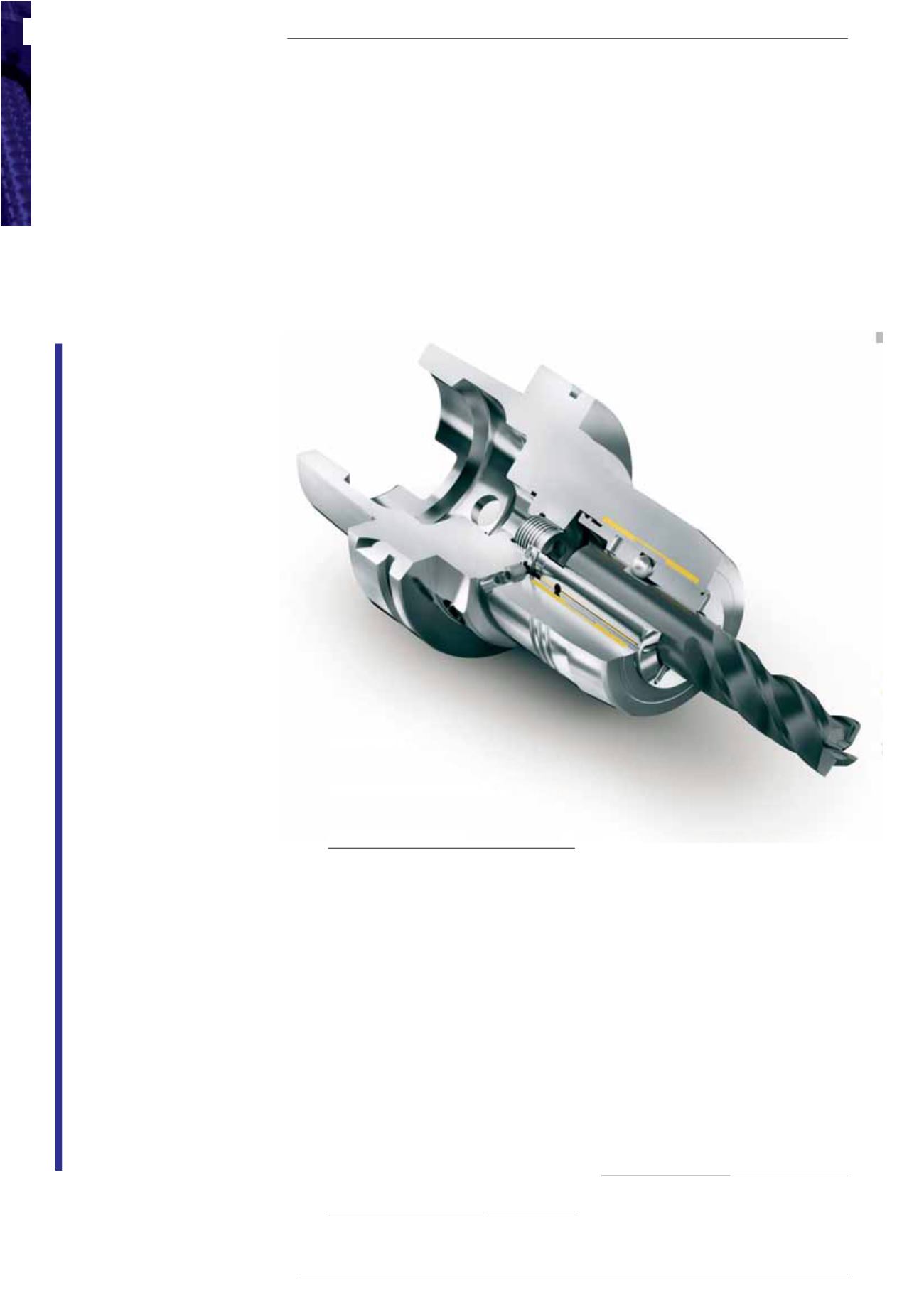

SCHUNK TENDO
AVIAT
ION
spojuje přednosti hydrau
lic
ké upí
nac
í tech
nik
y T
END
O a
we
ldo
n u
pí
n
ačů
I
.
ntegro
van
á
p
oji
s
tk
a
proti vysunutí nástroje zamezu
je
axi
áln
ím
pohybů
m n
ástroj
e a
šk
odám n
a o
brobcích
.
Navíc je možné zčásti výrazně zvýšit
řezné pa
ram
etr
y
