Přesně broušené upínací čepy zaruču-
jí samosvorné upnutí a zároveň je za-
jištěna vysoká opakovatelná přesnost
<0,005 mm. Pomocí zpětného tlaku
vzduchu mohou být všechny kroky pro-
cesu spolehlivě monitorovány: modul
otevřen, modul zavřen a přítomnost pa-
lety. Při výměně je paleta nadzvednutá
speciálním čepem, a tím je zjednodu-
šen proces odebrání palet.
Paletový modul lze kombi-
novat se štíhlou lehkou robo-
tickou spojkou VERO-S NSR,
která svou konstrukcí mini-
malizuje rušivé kontury. Lze
ji použít v uzavřených pro-
storách a umožňu-
je zakládání palet
i v extrémní blíz-
kosti stolu stroje.
Tato spojka je
předurčena k re-
alizaci převážně
nízkých provede-
ní upínacích stanic
a palet. S hmotností
jen 1,6 kg (velikost 160)
zvládne tato robotická spojka
společně s pomocí patentovaného
rychlého a upínacího zdvihu vtahova-
cí síly až 15 kN a tím je zajištěn mimo-
řádně tuhý systém. Díky tomu můžeme
manipulovat se zvláště těžkými paletami
o hmotnosti až 350 kg (400×400 mm).
Aby bylo dosaženo optimálního pomě-
ru mezi tuhostí, robustností a hmotnos-
tí, je tělo vyrobeno z hliníku a ostatní
I u VERO-S NSR je uzamčení velmi
přesné a samosvorné. Otevření, zavře-
ní a přítomnost palet jsou monitoro-
vány pomocí indukčního snímače tak,
aby bylo možné celý proces sledovat.
16
komponenty
I
materiály
I
plasty
PRECIZNÍ POMOCNÍK
pro
automatizovanou výměnu palet
Speciálně pro
automatizovanou
výměnu palet vyvinula
firma SCHUNK paletový
modul VERO-S NSA
plus a robotickou
spojku VERO-S NSR.
Oba produkty plní svoji
funkci velmi precizně,
tím zajišťují dlouhodobě
vysoce stabilní proces
a navíc jsou vyrobeny
v extrémně nízkém
provedení. Firmou
SCHUNK patentovaný
systém rychlého
a upínacího zdvihu
dosahuje paletový
modul vtahovacích sil
až 40 kN. Zvláště při
náročném objemovém
obrábění jsou spolehlivě
zachyceny boční síly,
aniž by obrobek
změnil svou pozici.
Ve speciálním provedení
může být VERO-S NSA
plus integrováno přímo
do stolu stroje. Aby se
zabránilo tomu, že třísky
a nečistoty negativně
ovlivní automatizovaný
proces výměny, čistí
integrovaný průchod
vzduchu kontaktní
plochy při výměně palet
a tím zajišťuje jejich
správnou polohu.
části přenášející zatížení z kalené oceli.

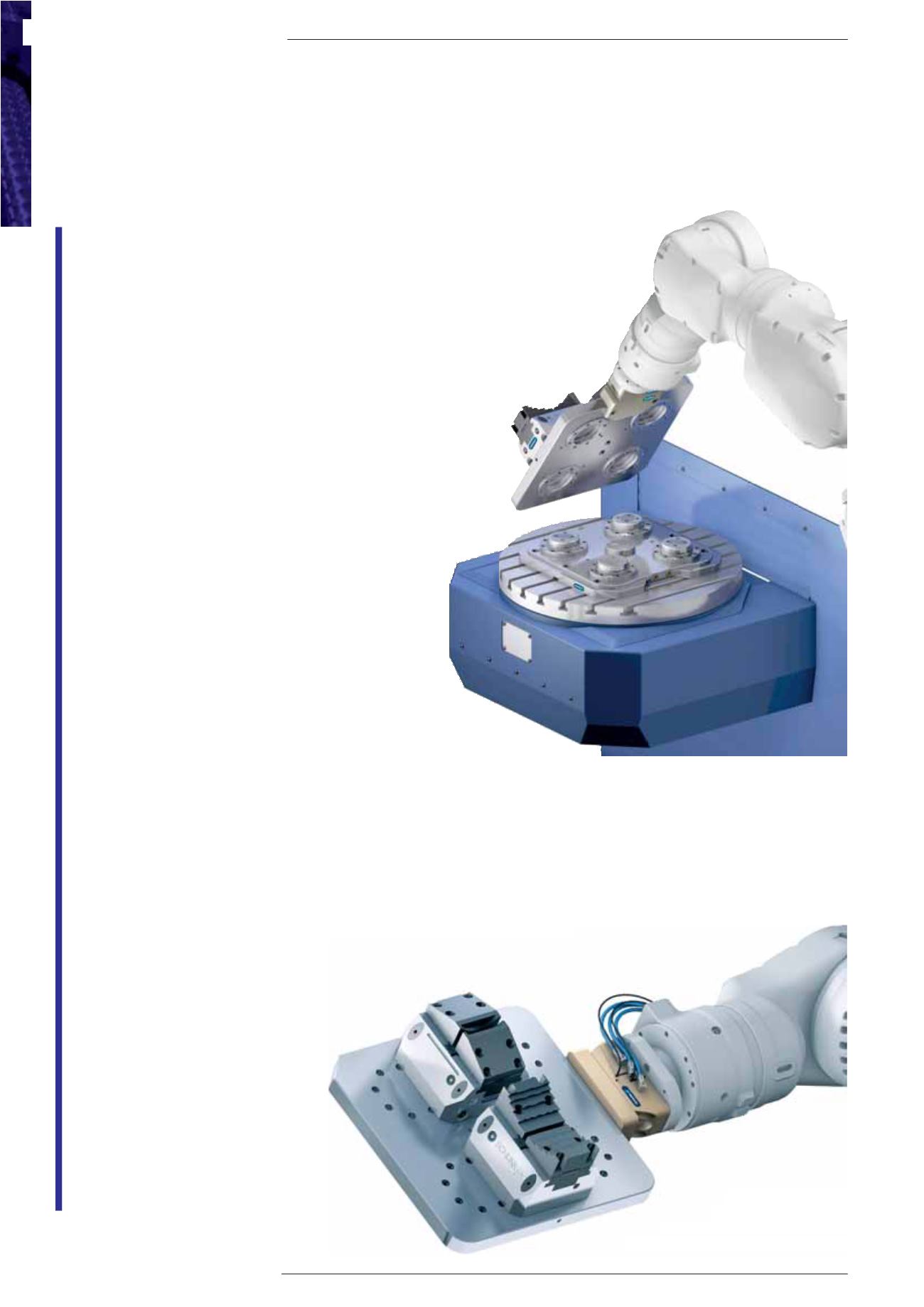

VERO-S NSA plus slouží pro precizní a bezpečné
automatizované zakládání do stroje
Štíhlá, lehká a přesto silná:
Robotická spojka VERO-S NSR
í
firmy SCHUNK umožňuje efektivní využit
obráběcího prostoru a spolehlivou výměnu palet
