– proti starším lisům či rovinným laserům,
zejména díky přípravě podkladů v 3D for-
mě pro řezání profilového materiálu (pro
rovné plechy stačily podklady ve 2D). Ale,
jak řekl pan Kučera: „Je to další výzva pro
mě i mé zaměstnance s tím, že zákazníkům
dokážeme nabídnout zase o něco víc kva-
litnějších a rozmanitějších služeb.”
A jak je možné garantovat kvalitu
čínského stroje v Česku
d
Jednoduše, firma 4ISP si své dodavatele
v Číně vybírá osobně a precizně je prově-
řuje. Začíná to osobním kontaktem přímo
na některém z asijských veletrhů, kde je
kmenovými pracovníky 4ISP vytipováno
několik dodavatelů. Ti pak procházejí ně-
kolikabodovým výběrem, kdy firmě, která
obstojí ve všech parametrech je nabídnu-
ta spolupráce. Jak nám řekl pan Gustav Ba-
laza, prodejce laserů 4ISP: „Finální kontrakt
podepíšeme pouze s osvědčenou firmou,
kterou jsme si osobně prověřili a na kterou
je spoleh. Proto dokážeme nabízet stan-
dardně českou záruku na stroje a kompo-
nenty dovážené z Číny. Dnešní důvěra je
taková, že dokážeme pokrýt jakýkoli ser-
visní zásah, zákazníkovi potřebný díl vy-
měníme návozem z našeho skladu a díl
z Číny putuje výměnou bez odkladu k nám.
Jsme tak logisticky schopni vykrýt opravy
jak sofwaru, tak náhradních dílů.”
Vláknový laser
HS-M3015B HSG od 4ISP
d
Je to laser s otevřeným pracovním stolem
a integrovanou rotační osou pro řezání
ocelových a nerezových plechů, tyčí a jek-
lů do tloušťky 8 mm u oceli a 6 mm u ne-
rezi a barevných kovů. Pracovní stůl má
rozměr 3 000×1 500 mm, rotační osa
zpracuje průměry 40–150 mm. Vláknový
laser je vybaven laserovým zdrojem
nLIGHT (USA) 700 W.
CNC stroje ze série RC-HSM využívají
k převodu hnací síly servo motory a ku-
ličkové šrouby. Díky tomu dosahují vyso-
ké opakované přesnost až 0,05 mm při
dostatečné rychlosti práce. Maximální
hodnoty přetížení mohou dosahovat až
0,3 G a rychlost pohybu 40 m/min. Speci-
alitou tohoto stroje je integrovaný rotační
adaptér pro řezání kovových trubek a jek-
lů o průměru až 150 mm. Laser obsahuje
systém pro přepínání a řízení tlaku asi-
stenčního plynu.
Cena tohoto zmíněného vláknového la-
seru byla 3 590 900 Kč + DPH
(aktuální
cena je dána měnovým kurzem)
a obsahu-
je kompletní CNC stroj ihned připravený
k práci, průmyslové vodní chlazení, zaří-
zení pro odtah zplodin, řídicí PC včetně
nezbytného SW pro řízení CNC stroje,
dopravu a instalaci stroje v rámci ČR. Sou-
částí ceny je i zaškolení obsluhy a údržby
stroje.
Při výrobě CNC stroje je materiál rámu
nejprve zahřán na teplotu 600 °C a násled-
ně pozvolna ochlazován podle předem na-
staveného schématu po dobu 24 hodin
v chladicím boxu. Opracování pak probí-
há na speciální frézce o délce 8 metrů. Veš-
keré sváry jsou prováděny výhradně pod
ochrannou atmosférou. Díky tomuto po-
stupu lze u stroje garantovat dlouhou ži-
votnost bez mechanických deformací. Ve
srovnání s ostatními typy laserů mají vlák-
nové lasery nejvyšší účinnost. Zároveň díky
vedení laserového paprsku optickým vlák-
nem nepotřebují složitou vnitřní optiku ná-
ročnou na seřizování ani další pohyblivé
vnitřní části. Vláknové lasery tak mají nízké
provozní i servisní náklady a současně vel-
mi vysokou životnost až 100 tisíc hodin.
Při porovnání s konvenčními CO
2
lasery
mají vláknové lasery vyšší hustotu energie
laserového paprsku (=energie paprsku la-
seru je soustředěna na menší plochu). Dí-
ky tomu mají vláknové lasery mnohem
menší šíři řezu s ostrými okraji. To umož-
ňuje přesné řezání i velmi jemných struk-
tur. Několikanásobně vyšší řezná rychlost
pak zajišťuje menší teplotní zásahy v oko-
lí místa řezu a minimalizuje případné de-
formace materiálu vlivem tepla.
p

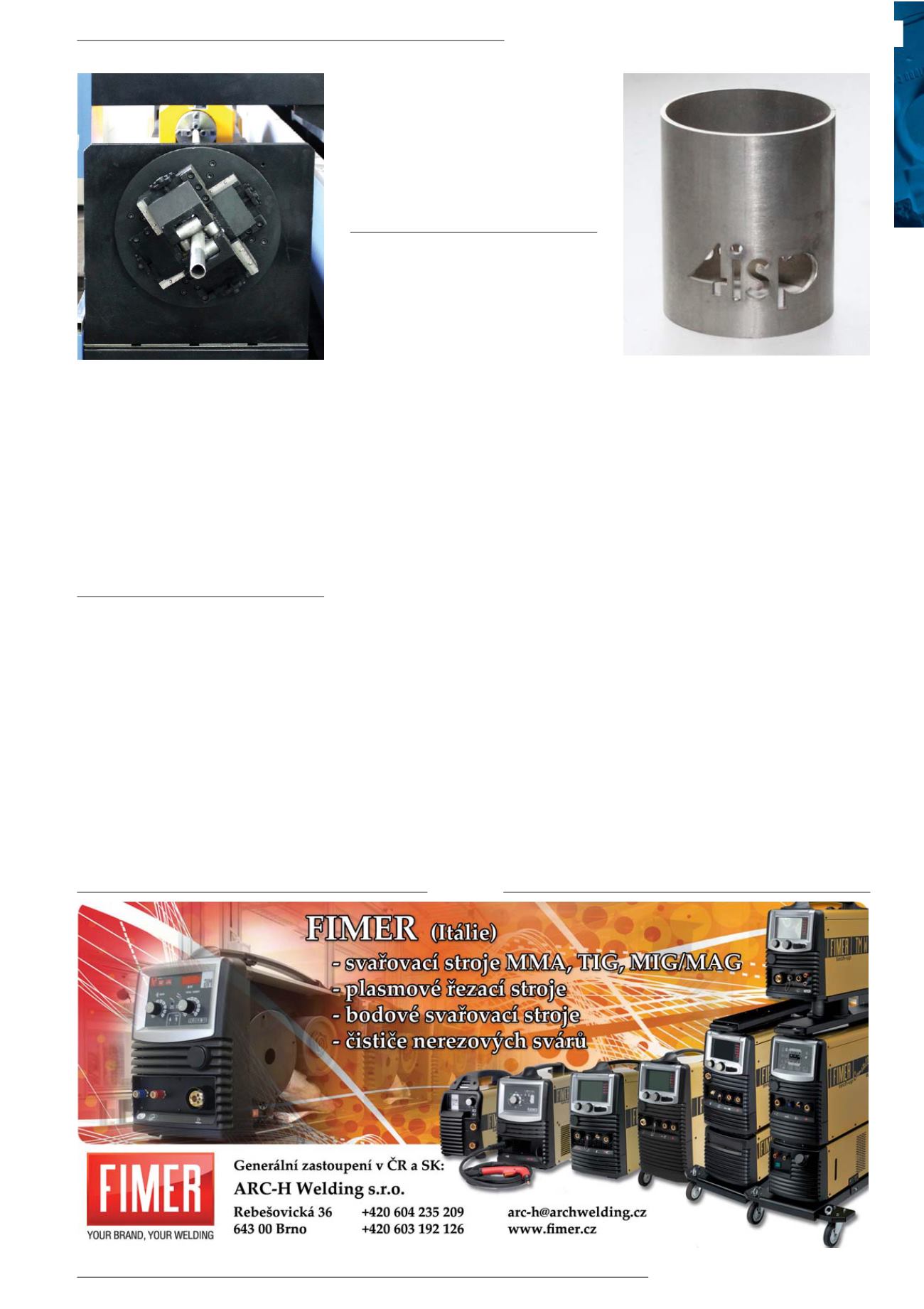

Detail rotační osy, která je umístěná na levé straně
vláknového laseru
Možný příklad vypálení nápisu na rotační polotovar
