„Prostě jsme nebyli spokojení s předchá-
zejícími dobami obrábění,” říká Harald
Dammann, vedoucí výroby/přípravy prá-
ce u výrobce obráběcích strojů Licon MT.
Dva po sobě následující úkony na jedné
součásti se zkušenému praktickému od-
borníkovi zdály příliš zdlouhavé a náklad-
né. Díl se montuje do pětiosých, dvouvře-
tenových horizontálních obráběcích
center typu Liflex II 444. Modulární obrá-
běcí centra řady Liflex jsou vedle kruho-
vých taktovacích speciálních strojů zdro-
jem hlavního obratu firmy Licon MT.
Společnost zaměstnává v hlavním závodu
v Laupheimu u Ulmu 200 pracovníků.
U uvedených úkonů se jedná o hrubo-
vací a dokončovací třískové obrábění
vnitřního otvoru u Z saní, které jsou dlou-
hé 1 400 mm a široké stejně jako vysoké
300 mm. Obrobek o hmotnosti téměř
200 kg je z tvárné litiny s pevností v tahu
600 N/mm
2
. Průměr otvoru se rozšiřuje
frézováním kruhovou interpolací z 200 na
241 mm. Jak pro hrubovací obrábění, tak
také pro následné dokončovací obrábění,
používá Licon MT speciální frézovací ná-
stroje.
Hrubovací nástroj se vyznačuje hodně
velkou délkou vyložení 553 mm. „U takto
dlouhých nástrojů představuje důležitý
aspekt dostatečná stabilita, aby byla dosa-
žena požadovaná kvalita obrábění,” po-
znamenává Harald Dammann. Stopka ná-
stroje, která váží více než 10 kg, ovšem
kvůli snadnější manuální manipulaci není
z oceli, nýbrž z hliníku. To ale vysokou sta-
bilitu zrovna nepodporuje. Proto jsou za-
potřebí frézy a vyměnitelné břitové destič-
ky, které přispívají ke stabilnějšímu
obrábění při vysoce klidném chodu.
Fréza s kruhovými destičkami
je výhodná při hrubování
d
Hrubování probíhá na velkém horizontál-
ním čtyřosém obráběcím centru s hori-
zontální/vertikální frézovací hlavou. Ještě
před nedávnou dobu zabral tento proces
celých 56 minut a následující dokončová-
ní různých ploch trvalo dalších 48 minut.
Za účelem zkrácení těchto časů se vedou-
cí výroby a CAM programátor Marcus
Breymayer na začátku září 2015 obrátil na
Martina Hubera ze společnosti Walter
Deutschland GmbH. Tento zkušený apli-
kační technik spolupracuje s firmou Licon
MT úspěšně již léta. Během několika dní
našel pro oba úkony ideální řešení.
Pro hrubování se od konce září 2015
používá místo doposud používané okta-
gonové frézy Walter fréza s kruhovými
destičkami F2334 od téhož výrobce. „Me-
zi její přednosti patří mimořádně klidný
chod a vysoká spolehlivost,” vysvětluje
Martin Huber. „Kruhové vyměnitelné břito-
vé destičky s fazetkami a stabilní upevnění
destiček umožňují vysoké posuvy a obrá-
běné objemy – právě u hrubování těžko
obrobitelných materiálů.”
Při následujícím dokončování nahradila
rohová fréza F5041 BLAXX od firmy Walter
obrábění
l
tváření
l
svařování
T + T
T e c h n i k a a t r h
5 / 2 0 1 6
8
Díky dvěma řešením
od společnosti Walter AG,
výrobce přesných
nástrojů, ušetří výrobce
obráběcích strojů Licon
MT při frézování součásti
pro obráběcí centra
spoustu času a peněz.
Pomocí speciální frézy
s kruhovými destičkami
trvá hrubování vnitřního
otvoru u Z saní již jen
10 minut místo
56 minut. Následující
dokončování pomocí
inovativní rohové frézy je
rovněž hotové za několik
minut – a to s výrazně
lepší jakostí povrchu.
Inteligentní řešení frézování od firmy
Walter
optimalizují náklady
...
kratší průběžné časy, lepší kvalita výroby

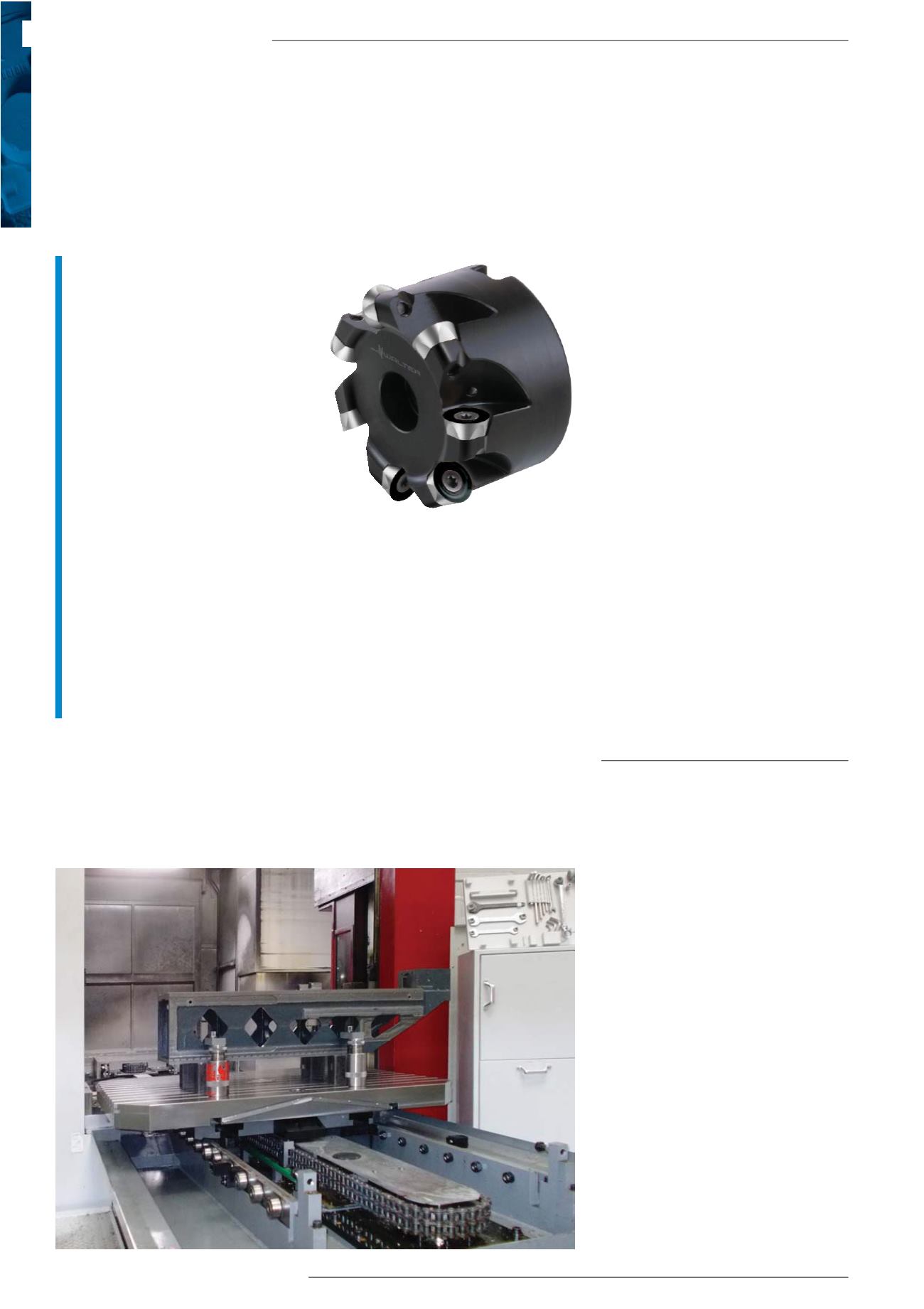

Obráběné Z saně před velkým obráběcím centrem Starrag Heckert HEC 1250 Athletic (Licon MT).
Fréza s kruhovými destičkami F2334 používaná pro
hrubování (Walter AG).
