Velmi oblíbené centrumpro vrtání a řezá-
ní závitůDT-1odHaasAutomation, Inc. je
nyní k dispozici s přímo poháněným vře-
tenem s 20 000 ot./min, aby zákazníkům
umožniloobrábět s vyššími rychlostmi po-
suvu umalých nástrojů a v těch nejnároč-
nějších operacích vysokorychlostního ob-
rábění. Volitelné vřeteno s 20 000 ot./min
je ideální pro operace, které vyžadují vy-
soké rychlosti vřetena, a nabízí dostatek
výkonu i pro frézování obtížně obrobitel-
ných materiálů. Umožňuje tuhé řezání
vnitřního závitu rychlostí 5 000 ot./min
s až čtyřnásobnou rychlostí zasunutí pro
zkrácení délky cyklu.
Vřeteno pohání vektorový hnací systém
s výkonem11,2 kWa krouticímmomentem
21,7 Nm. Vřeteno je spojeno přímo s moto-
rem, díky čemuž se snižuje zahřívání, zvyšu-
je se přenos výkonu a je zajištěno perfektní
dokončování povrchu.
DT-1 je štíhlé obráběcí centrum s kom-
paktním půdorysem, které umožňu-
je postavit několik strojů vedle sebe,
a velmi efektivně tak využít podla-
hovou plochu dílny. Stroj je vybaven
velkým upínacím kvádrem s rozměry
508×406×394 mm a stolem s T-dráž-
kami 660×381 mm, přičemž si zacho-
vává velmi malý půdorys. Stroj na-
bízí rychlosti posuvu až 30,5 m/min
při vysokorychlostním frézování a po-
stranní zásobník nástrojů s kapacitou
20+1 nástroj rychle vyměňuje nástroje,
aby se zkrátila doba neobrábění. Vyso-
korychlostní posuvy 61,0 m/min spolu
s vysokým zrychlením zkracují doby
cyklů a zvyšují výrobní kapacitu.
Pro účinné odstraňování třísek je cent-
rum DT-1 vybaveno prudce nakloněným
vnitřním plechem. Volitelná výbava nabízí
dvojitý šnek na třísky, který přepravuje
třísky do zadní části stroje, a umožňu-
je tak umístění více strojů blízko sebe.
Standardní výbavou je proudový chladicí
systém o objemu 170 l s volitelnou pro-
gramovatelnou chladicí tryskou a vysoko-
tlakým chlazením středem vřetena.
p
22
obrábìní a strojírenství
I
svaøování
I
nástroje
I
náøadí

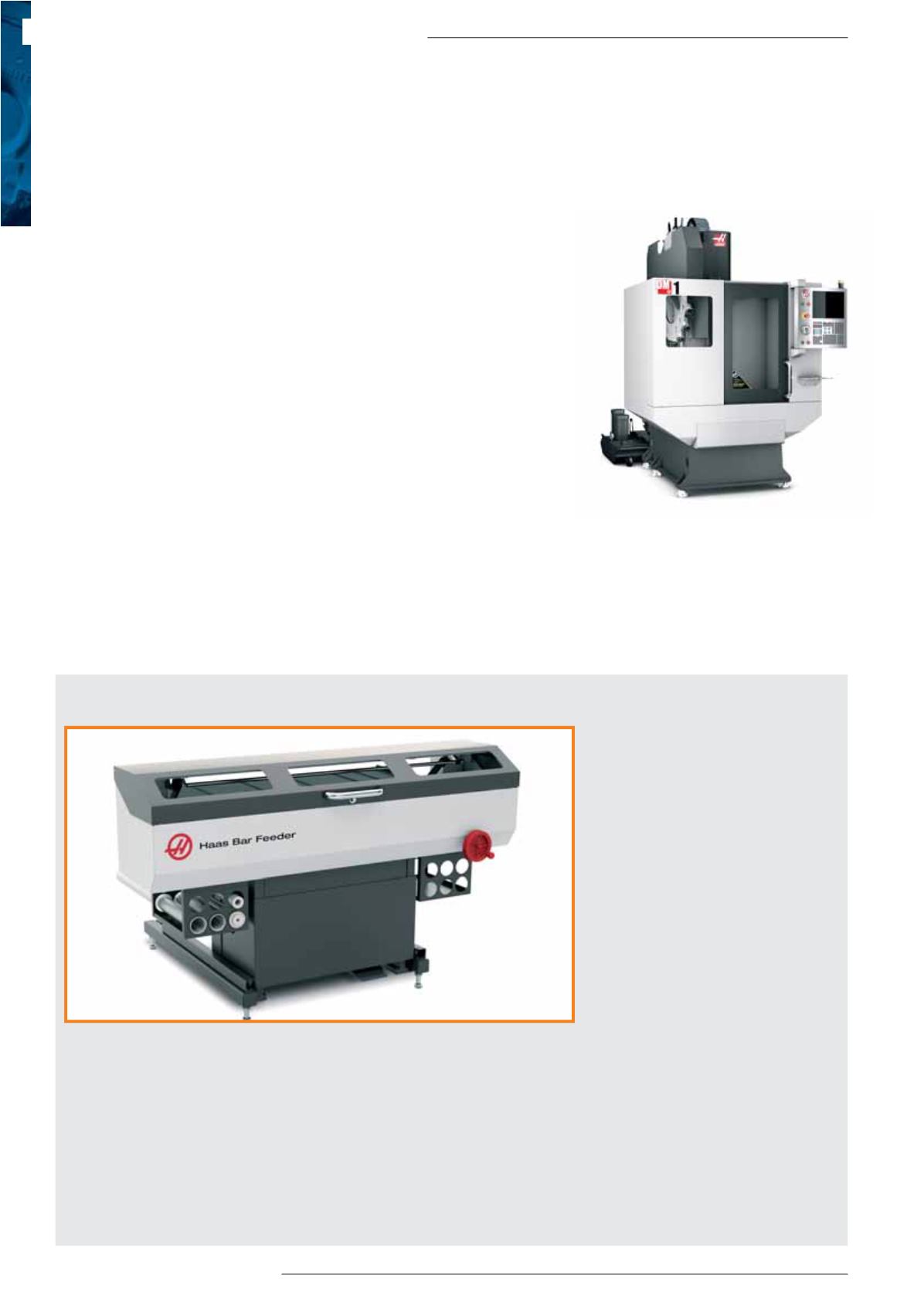

Centrum pro vrtání a řezání závitů
