Jednou z největších výzev moderního ob-
rábění, a současně nutností k udržení co
nejnižší výrobní ceny obrobků, je zajistit
nepřetržité mazání nástrojů a rychlé a
účinné odebírání třísek z místa obrábění. V
opačném případě si výrobci zadělají na řa-
du problémů, včetně špatného dokončo-
vání povrchu, předčasného opotřebení ná-
strojů a poškození nebo zničení nástrojů.

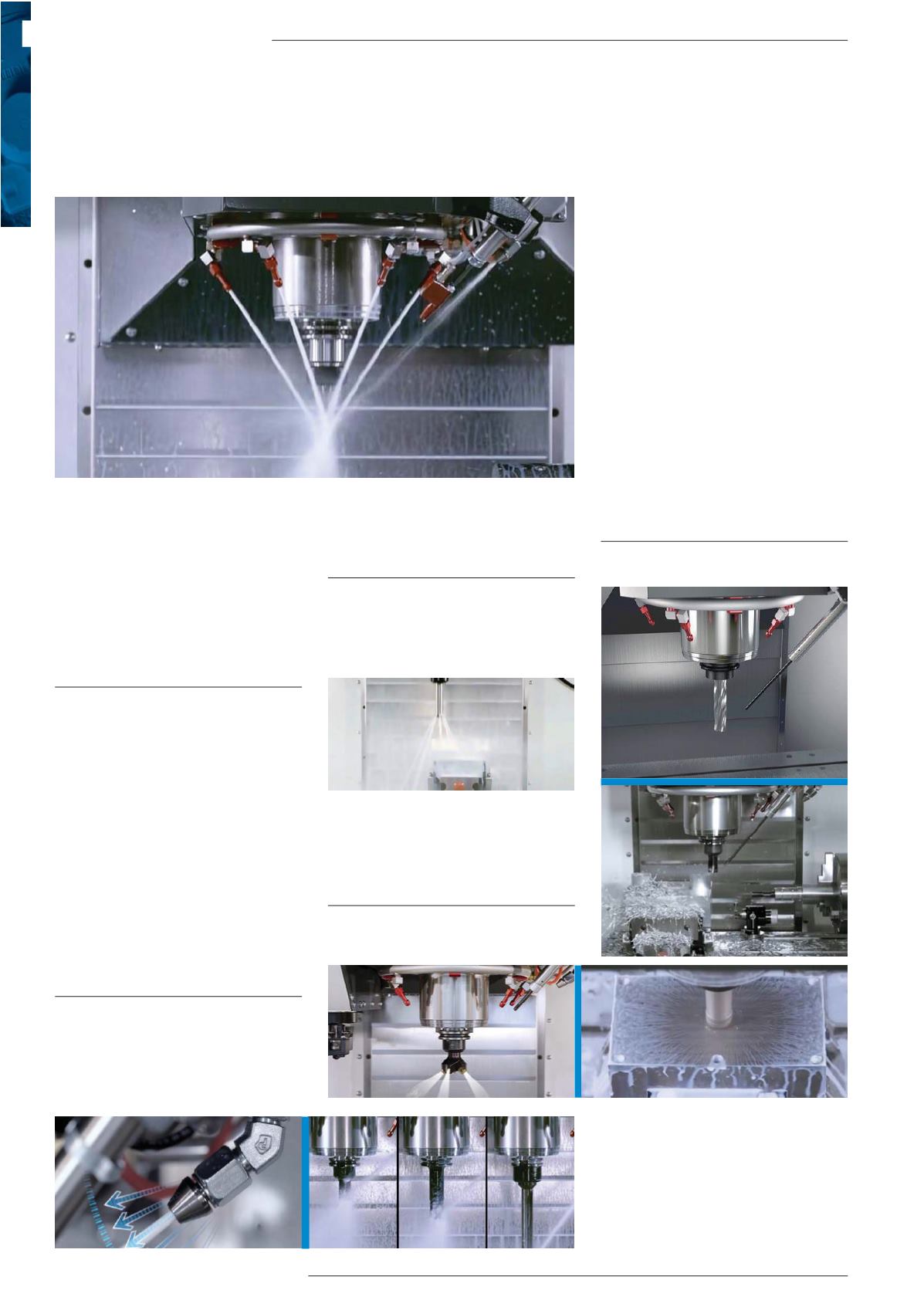

1. Proudový chladicí kruh Haas
d
Proudový chladicí kruh Haas, který je ve
standardní výbavě všech obráběcích stro-
jů Haas řady VM a VF, stříká chladicí ka-
palinu na místo řezání a zajišťuje tak ma-
zání nástroje a odvod třísek vznikajících
při obrábění. Koncept chladicího kruhu
představuje podstatně lepší řešení než tra-
diční hadicové systémy. Chladicí kruh je
osazen plně nastavitelnými špičkami try-
sek, které stříkají přesný proud chladicí ka-
paliny na nástroj z mnoha úhlů. Trysky lze
snadno nastavit a umístění kruhu minimál-
ně omezuje využitelný prostor a umožňu-
je snadnou obsluhu.
2. Programovatelnou chladicí
trysku Haas nebo trysku P-Cool
d
Přestože proudový chladicí kruh je hlav-
ním systémem pro rozvod chladicí kapali-
ny, společnost Haas nabízí i několik dalších
možností chlazení. Například, programova-
telnou chladicí trysku Haas nebo trysku
P-Cool lze nastavit do mnoha poloh, aby
zajišťovala chlazení libovolného, dlouhé-
ho nebo krátkého nástroje.
3. Systém chlazení
středem vřetena Haas
d
Další efektivní metodou přívodu chladicí ka-
paliny do zóny obrábění je stříkání chladicí
kapaliny přes špičku nástroje pod vysokým
tlakem. Systém chlazení středem vřetena
Haas, který je účinný zejména při vrtání hlu-
bokých otvorů nebo frézování hlubokých
kapes, se dodává v konfiguraci s tlakem
20 nebo 70 bar (300 nebo 1 000 psi).
4. Systém ofukování
středem nástroje
d
Nástrojářské dílny, které používají mo-
derní karbidové obráběcí nástroje s po-
kročilou povrchovou úpravou k suchému
obrábění materiálů, mohou pomocí této
metody zamezit opětovnému řezání tří-
sek, které nebyly odvedeny ze zóny ob-
rábění, což je také hlavní příčinou před-
časného opotřebení nástrojů. K vyřešení
zmíněného problému společnost Haas
nabízí novinku – volitelný systém ofuko-
vání středem nástroje (v podobě příslu-
šenství k systému TSC), který odvádí třís-
ky ze zóny obrábění, dříve než by je
nástroj řezal podruhé. To je totiž velmi
užitečné například při řezání hlubokých
dutin.
5. Automatická
vzduchová pistole Haas
d
Podobnou funkci, jako je systém ofuko-
vání středem vřetene, plní i automatická
vzduchová pistole Haas. Tento systém je
vhodný, když používáte malé nástroje,
které neumožňují ofukování středem ná-
stroje. Automatická vzduchová pistole
Haas je zároveň výborným doplňkem
systému ofukování středem nástroje, když
provádíte náročné suché obrábění vyža-
dující vyšší průtok vzduchu.
