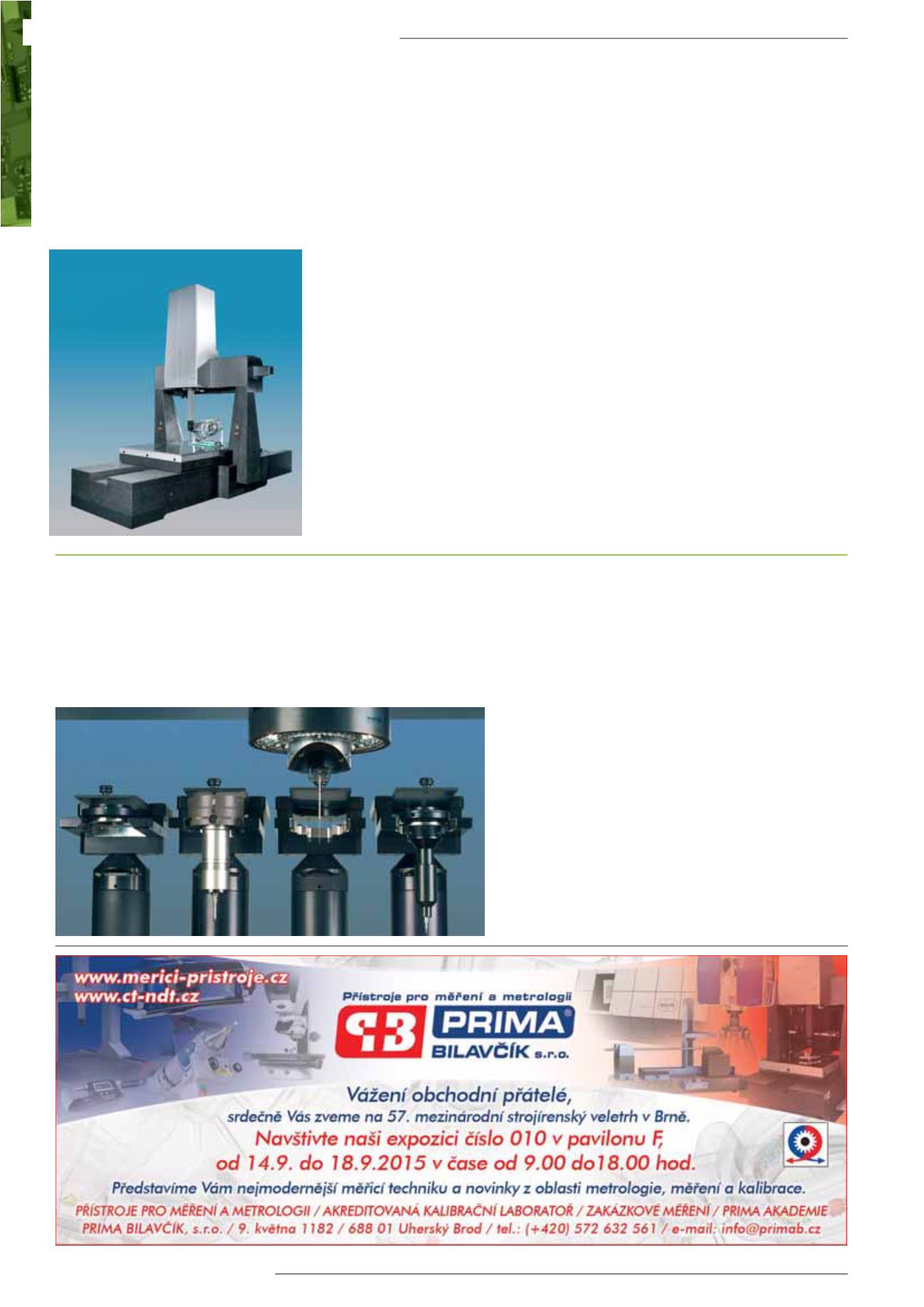

Werth Messtechnik GmbH nyní nabízí stroje
VideoCheck
®
FB s pevným portálem a dvo-
jitou pinolou také ve verzi HA pro velké
měřicí rozsahy. Tento multisenzorový sou-
řadnicový měřicí stroj má rozsah měření až
1000 (1130) ×2000×800mm (X, Y, Z).
Princip této konstrukce poskytuje dvojí
benefit. Menší rozsah X znamená, že je
portál kratší, díky tomu je více stabil-
ní. Stroj je také snáze obsluhovatelný
a umožní přístup ze čtyř stran. Osvědčený
koncept dvojité pinoly se používá přede-
vším pro velké dílce a pro stroje s rotační/
sklopnou osou k zabránění kolize.
Přístroj Werth VideoCheck
®
FB HA je
specifikován dle ISO 10360 a VDI/VDE
2617. V podmínkách kvalitní laboratoře je
maximální přípustná chyba měření MPE E
(0.95 + L/600) μm při použití snímací son-
dy SP80. Granitový stůl se vzduchovými
ložisky může udržet specifikaci maximální
přípustné chyby při zatížení až 100kg, vo-
litelně lze navýšit nosnost až do 250kg. Pro
měření obzvláště těžkých obrobků je mož-
né odebrat jednotku spodního osvitu.
Dvě keramické pinoly lze osadit celou
řadou senzorů. Kupříkladu kontaktní sní-
mač SP80 lze nahradit otočně/sklopnou
hlavou PH10 se sondou SP25 díky mož-
nosti uchycení na jedné pinole, druhou
pinolu lze osadit optikou a kontaktně-
optickými senzory.
p
88
elektrotechnika
I
energetika
I
mìøení a regulace
Werth VideoCheck
®
stroje s pevným portálem
konstrukce duální pinoly pro HA verze s velkými měřicími rozsahy
Magnetické rozhraní Werth WMS je univerzálním rozhraním
pro výměnu rozličných senzorů jako například běžné kontaktní
sondy, Werth Contour Probe WCP, předsádkových objektivů
a úhlové optiky. Ztráta měřicího rozsahu při použití více senzo-
rů v důsledku posunu mezi senzory je nyní věcí minulosti. Toto
multi-senzorové rozhraní je nyní dostupné i proWerth Fiber Pro-
be WFP. Nové moduly WFP speciálně vyvinuté pro WMS jsou
dostupné jak proWerth Zoom, tak i pro telecentrické objektivy.
Mohou být vyměněny zcela automaticky pomocí parkovací sta-
nice. Nákup senzoruWerth Fiber Probe zahrnuje dvamoduly se
samostatnýmvláknemprokaždýmodul. Zvýroby seřízenéhroty
doteku jsou dostupné na vyžádání.
p
Werth WMS
koncept
magnetického rozhraní
– Plug and Play
Werth VideoCheck
®
FB HA
se dvěma pinolami
pro větší měřicí
rozsahy
Werth Fiber Probe WFP/S
na magnetickém rozhraní WMS
s dalšími snímači v pozadí
