Firma TESEO se věnuje problematice roz-
vodů stlačeného vzduchu již od roku 1988.
Systém má tři hlavní podskupiny, vzájemně
propojitelné a doplňující se. HBS
(HOLLOWBAR SYSTEM) – hli-
níkové profily s vnějším pra-
voúhlým průřezem, vel-
kou vnitřní světlostí (až
110 mm) a širokým
sortimentem pří-
s l u š e n s t v í .
AP (ALUMINIUM
PIPEWORK) – hliníkové
profily s pravidelným symetric-
kým průřezem, který umožňuje osa-
zení příslušenství ze všech
stran, s jednoduchou a velmi
rychlou montáží. ATS (AIR
TRACK SUPPLY) – systém po-
jezdů pro zavěšení pneuma-
tického nářadí, rozvádějící
stlačený vzduch a volitelně také elektřinu
po celé délce kolejnice. Systém je dále
možné rozšířit o otočná ramena SAB
(SWINGING ARM BRACKET) pro zavěšení
pneumatického nářadí.
Specifické vlastnosti
systémů TESEO
d

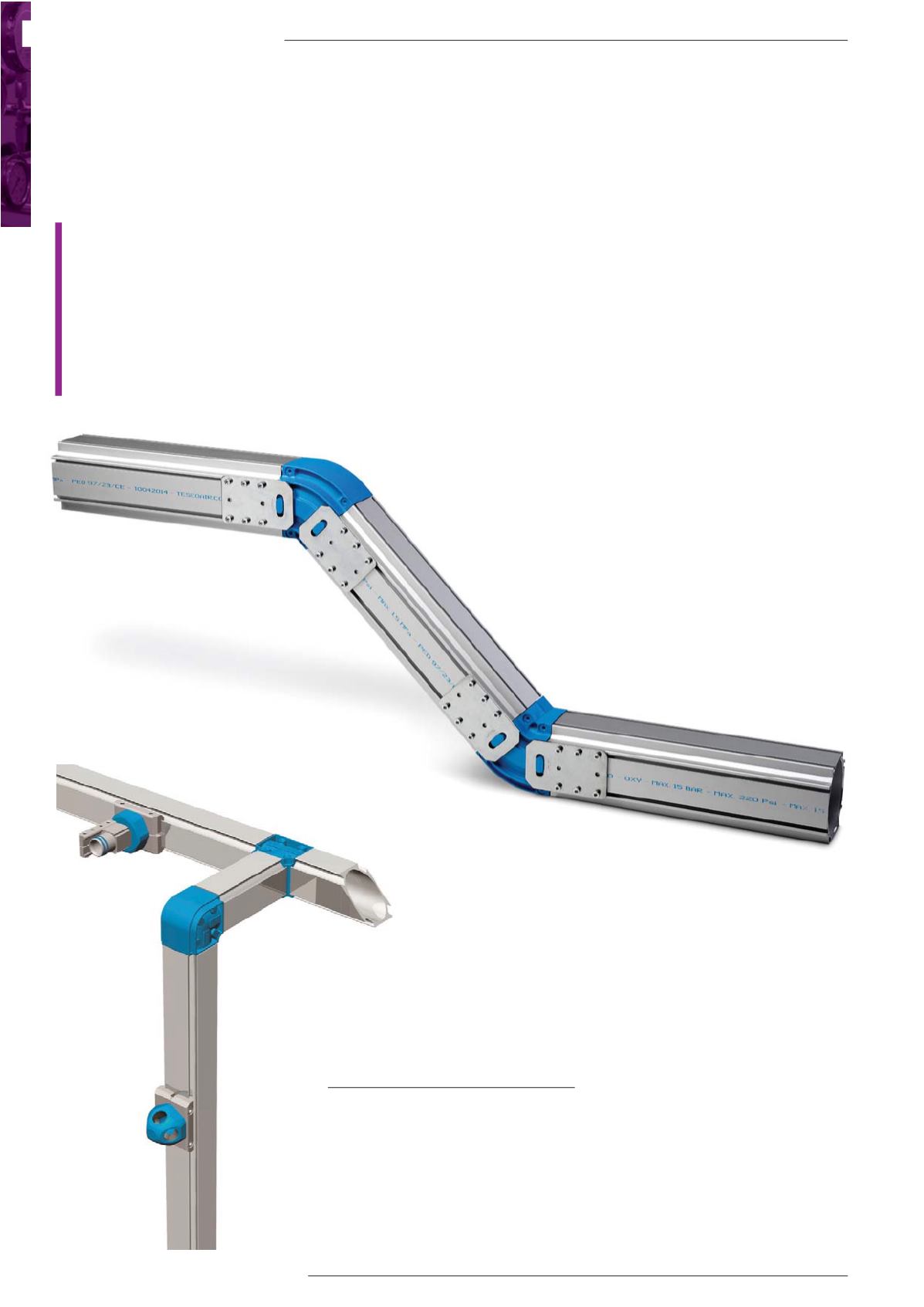

Základem systémů jsou tažené hliníkové
profily s vnějším čtvercovým průřezem
a vnitřním kruhovým otvorem. Ve vnějších
rozích profilu nebo po jeho stranách jsou
drážky, které slouží ke spojování profilů
a osazování koncovek, vývodových desek
a úchytů. Vlastní spojky jsou pečlivě navrže-
ny tak, aby nezpůsobovaly turbulence uv-
nitř potrubí a nezvyšovaly tlakovou ztrátu
v rozvodu. Spolu s hladkým vnitřním povr-
chem profilů je tak garantován maximální
průtok. Ten je v porovnání s klasickým
ocelovým potrubím až o 30 % vyšší při
použití stejné dimenze! Převedeno na
provozní dobu kompresoru to znamená,
že pro stejné množství spotřebovaného
vzduchu bude kompresor, který tlačí
vzduch do systému TESEO, pracovat zhru-
ba o třetinu méně, což znamená výraznou
úsporu elektrické energie a nákladů.
Další specifickou vlastností a výhodou
systémů TESEO je princip spojování a těs-
nění. Není potřeba žádné svařování ani le-
pení. Spojky a koncovky jsou pouze me-
chanicky nasunuty do profilu a utěsněny
dvojitým o-kroužkem. Následně je přes
spoj z venku nasazena spojovací deska
a pomocí 3 nebo 4 šroubů je spoj zajištěn.
I přes jednoduchost a rychlost spoje je dí-
ky preciznímu tvaru všech komponentů
utěsnění dokonalé a systém při správně
provedené instalaci nevykazuje žádné úni-
ky vzduchu. Zde je třeba připomenout, že
únik vzduchu otvorem o průměru 1 mm
znamená ztrátu v řá-
dech desítek tisíc Kč za rok,
pokud má netěsnost průměr 5 mm, už je
to ztráta statisícová. Systém TESEO zaru-
čuje dlouhodobé zachování vlastností
použitých materiálů a komponentů a na
základě zkušeností z dřívějších instalací,
testů a studií garantuje životnost a těsnost
systému až po dobu 20 let.
Potrubní systémy se dělí na dvě řady,
vzájemně propojitelné. HBS je určený pro
hlavní páteřní rozvody stlačeného vzdu-
chu, vakua, inertních plynů, vody apod.
Vyrábí se ve světlostech DN25, 32, 50,
63, 80 a 110 mm. Pracovní tlak je 15 bar.
Systém AP byl původně určený pro menší
instalace a svody z páteřových rozvodů
vedených systémem HBS. Díky dlouho-
letému výzkumu a na základě mnoha ti-
síc realizovaných instalací po celém svě-
tě se nakonec rozrostl do dnešní
podoby, kdy nabízí následující dimenze:
V následujícím článku si představíme jedinečný
modulární potrubní systém TESEO. Je určen pro rozvody
stlačeného vzduchu, vakua, neagresivních plynů
a dalších médií. Díky svým vlastnostem tento systém
rychle zhodnotí prostředky vynaložené na instalaci
rozvodu. V běžném provozu pak přináší značné úspory
energie spotřebované na výrobu stlačeného vzduchu.
