Velice významným elementem v průmy-
slové výrobě vždy bylo a vždy pravdě-
podobně také bude použití ukazatelů
polohy. Běžně se tyto komponenty pou-
žívají v kombinaci s ručními koly, klika-
mi a kolečky pro nastavování a regulaci
různých funkcí strojů. Proto také existuje
celá řada různých typů a provedení, kte-
ré jsou svou konstrukcí předurčené k tro-
chu jinému účelu.
Obecně je lze však rozdělit do dvou ka-
tegorií: ukazatele polohy, které zobrazují
počet otáček (nastavení parametrů stroje),
které v Elese označujeme jako analogové,
a ukazatele které odměřují posun zařízení
ovládaného hřídelí, jinak také označované
jako ukazatele s přímým náhonem.
Analogové ukazatele
d
První skupinu lze dále rozdělit na ukazatele
gravitační a s nepřímým náhonem. Kon-
strukce gravitačního ukazatele využívá gra-
vitační síly na principu kyvadla. Otáčením
ručního kola, ve kterém je ukazatel vsazený,
se ručičky ukazatele pohybují, zatímco kru-
hový panel se stupnicí je připevněný na pro-
tizávaží a působením gravitace se tak udr-
žuje ve stacionární poloze. K použití jsou
tedy vhodné na ovládacích hřídelích s osou
v horizontální poloze nebo vykloněnou ma-
ximálně o 60° od horizontální polohy.
V momentě kdy je ale potřeba ukotvit
ukazatel v jiné poloze, je třeba použít za-
řízení s jiným než kyvadlovým mechanis-
mem. K tomuto účelu se vyrábí ukazatele
polohy s nepřímým náhonem.
Princip fungování je obdobný, s tím roz-
dílem, že panel se stupnicí zůstává zajiště-
ný ve stacionární poloze pomocí kotevní-
ho kolíku, který je spojený se strojem. Tato
konstrukce tedy nespoléhá na sílu gravita-
ce a uchytit lze v jakékoli poloze na stroji.
Běžně se analogové ukazatele polohy
používají pro regulaci a nastavení průto-
ku, nebo nastavení kapacity či výkonu
stroje, rychlosti variátoru a podobně.
Ukazatele s přímým náhonem
d
Potřebujete-li však určit, či přímo nastavit
lineární vzdálenost mechanismu od zvole-
ného nulového bodu, nejsou tyto ukaza-
tele vhodné a je třeba vybírat mezi ukaza-
teli s přímým náhonem.
A v této kategorii došlo v posledních le-
tech k velkému vývoji. Většina zařízení
dnes prochází digitalizací a ukazatele polo-
hy nejsou výjimkou. Prvním nástupcem čis-
tě mechanických ukazatelů DD50, DD51
a DD52R, které ve firmě Elesa+Ganter dě-
líme podle velikosti náboje a počtu digitů
zobrazovaných na displeji, byl elektronic-
ký DE51. Bylo však nutné jej kabelem při-
pojit k síti aby mohl být napájený. Vývoj
lithiových baterií s dlouhou životností však
otevřel nové možnosti v řešení elektronic-
kých ukazatelů.
Mnohaleté zkušenosti ve výrobě ukaza-
telů polohy pomohly firmě Elesa+Ganter
vyvinout přímé elektronické nástupce
mechanických číslicových ukazatelů po-
lohy s přímým náhodem DD51 a DD52R.
Tedy ukazatel DD51-E s nábojem pro hří-
del 14 mm a větší model DD52R-E s ná-
bojem pro hřídel 20 mm. Pro různé další
menší rozměry jsou k dispozici redukce.
Mezi klasické omezení mechanických
ukazatelů polohy patřila vždy absence
možnosti vynulovat displej. Soustava ozu-
bených koleček uvnitř tuto operaci jedno-
duše nedovoluje. Rovněž byly vždy jisté
limity v rychlosti otáčení hřídele, pokud
mělo zařízení přesně odečítat. Toto ome-
zení s novým magnetickým snímačem
uvnitř elektronických ukazatelů odpadá.
Nový procesor elektronických ukazatelů
polohy umožňuje dosud neproveditelné
operace. Snoubí tak v sobě výhody všech
předešlých ukazatelů, ale nabízí i mnohé
další. Možnost vynulovat hodnoty je nyní
samozřejmě maličkost. Můžete například
volit mezi měřícími jednotkami. Od mili-
metrů a palců až po stupně pro úhlové
měření. Vedle klasického absolutního mě-
ření lze naměřit i relativní posun, včetně
možnosti nastavení offsetové hodnoty.
Nastavit lze ale také měření až po jedné
otáčce hřídele, maximální rychlost otáčení
(až 1 000 otáček za minutu) orientaci dis-
pleje, či rozlišení. Pro mnoho aplikací Vám
nyní snadno poslouží jen jediné zařízení,
které si navíc pamatuje nastavené hodno-
ty i po výměně baterie. Ta má životnost
5–8 let a vyměnit lze ji velice snadno.
Při vývoji se myslelo na co největší flexi-
bilitu, proto jsou oba typy už ve standard-
ním provedení s nerezovým nábojem.
Disponují širokým, snadno čitelným dis-
plejem, který je pěti (menší DD51-E) až
šesti místný (větší DD52R-E). Oba typy se
dodávají v provedení odpovídající ochra-
ně IP. A to buďto jako IP65, zajišťující vy-
sokou ochranu proti vniknutí prachu, či
dokonce ochranu IP67, která splňuje pod-
mínky zabraňující vniknutí kapaliny. Zaří-
zení s nejvyšší ochranou IP proto můžete
snadno omývat i proudem vody.
S novými ukazateli polohy nemusíte na-
dále váhat jaký převod volit či zda v bu-
doucnu nebudete nucení počítadlo vymě-
nit. S elektronickým zařízenímmůžete vždy
vše nastavit operativně a snadno.
p
Pro bližší informace nás neváhejte kontaktovat.
Popřípadě navštivte naše internetové stránky
materiály
l
komponenty
l
plasty
152
T+T
T e c h n i k a a t r h
9 / 2 0 1 5

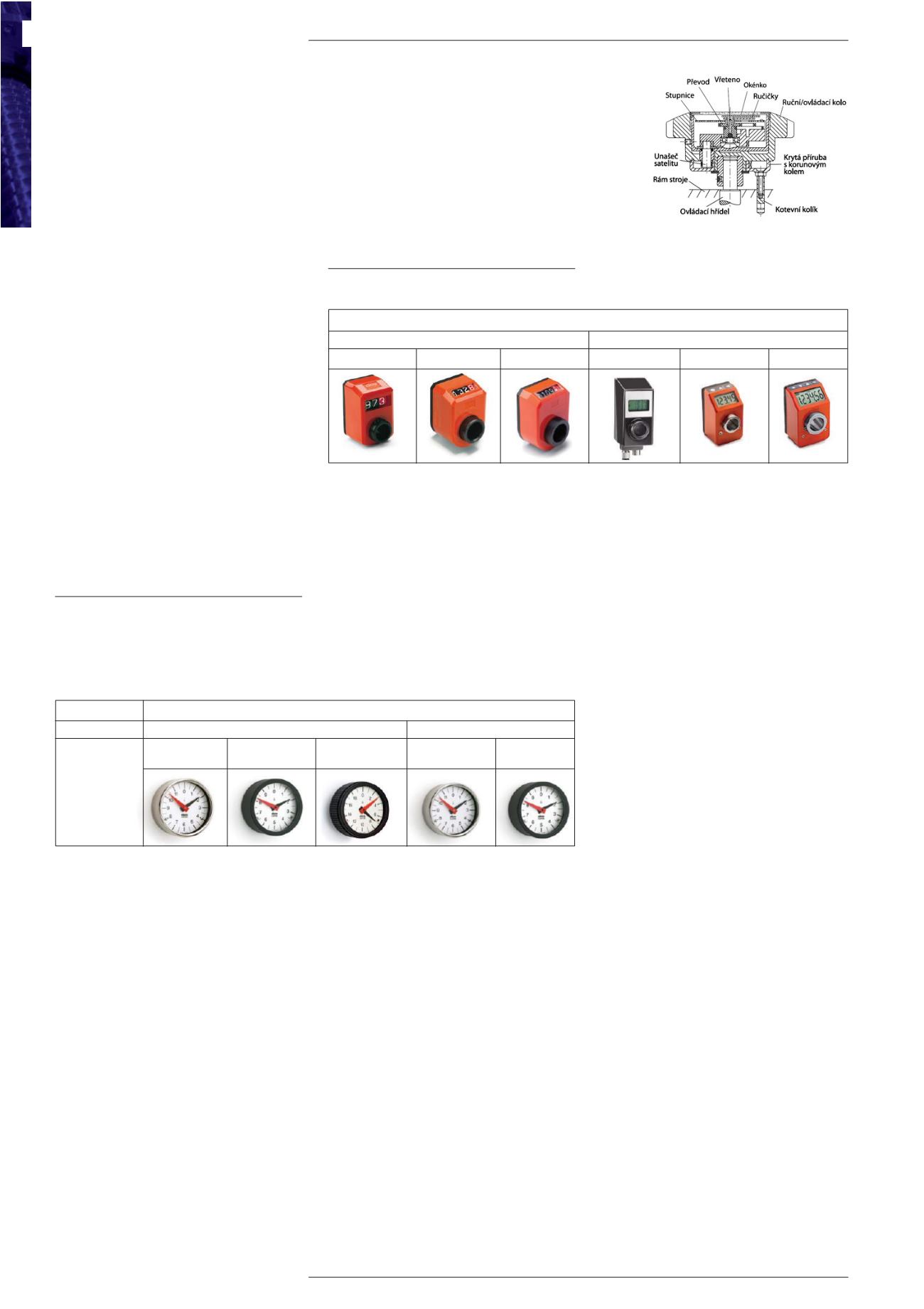

Vývoj v oblasti
ukazatelů polohy
...
Elesa+Ganter
Způsob zobrazení
analogové
Způsob pohonu
gravitační
nepřímý náhon
Skupina
GA01 GA02 GA05
GA11 GA12 MBT.50-GA11
PA01 PA02 PA05 PA11 PA12
ukazatelů
MBT.70-GA12
polohy
Přímý náhon
Digitální (číslicové)
Digitální (elektronické)
DD50
DD51
DD52R
DE51
DD51-E
DD52R-E
Ukazatel polohy s nepřímým náhonem
