ale hlavně dokonalé zabezpečení obslu-
hy zařízení před pracovním úrazem. K ak-
tivní bezpečnosti přispívá i vybavení ma-
nipulátoru zvukovou a vizuální signalizací
pro případ nedostatečné úrovně vakua v
přísavkách. Obsluha tam má okamžitý
signál s výstrahou v případě, že polotovar
plechu je díky nečistotám špatně ucho-
pen. Stačí pak plech očistit a plech může
být dopraven do prostoru pálicího auto-
matu. Vakuový manipulátor s typovým
označením VM 1000/6-2,5×1 dokáže
manipulovat se středně těžkými velkofor-
mátovými plochými břemeny do hmot-
nosti 1 000 kg. Jeho konstrukce umožňu-
je bezpečnou manipulaci břemenem v
horizontální poloze pracovištěm prostoru
dělení materiálu.
Shrnutí
d
Vakuový manipulátor VM 1000/6-2,5×1
je praktickým, velmi praktickým zařízením
s jednoduchým ovládáním širokým spekt-
rem varianbility rozměrů uchopiletnosti
polotovarů díky lehce přestavitelným nos-
ným traverzám s přísavkami. Spolehlivost
a bezpečnost je na prvním místě. Do vý-
čtu manipulovaných břemen můžeme
jmenovat: ocelové formáty plechů, desek
a neželezných kovů (i nemagnetické),
skleněné i plastové desky, kamenné desky
s broušeným povrchem anebo také dře-
vené polotovary opatřené povrchovou
neprodyšnou úpravou.
Základní technické údaje
manipulátoru
d
Maximální nosnost:
1 000 kg
Určení: k manipulaci v horizontální
poloze, zavěšený na zdvihacím
zařízení
Vlastní hmotnost:
210 kg
Max. rozměry břemene: 3 000×1 500 mm
Min. rozměry břemene: 2 000×1 000 mm
ITECO s.r.o.
Jana Babáka 2733/11
612 00 BRNO
tel.: 541 614 515
e-mail:
VAKUUMTECHNIK, s.r.o.
Sereďská 1124SK
920 03 Hlohovec
tel.:+421 33 79 100 70
e-mail:
Krnovské opravny a strojírny s.r.o.
44
T+T
T e c h n i k a a t r h
7 - 8 / 2 0 1 5

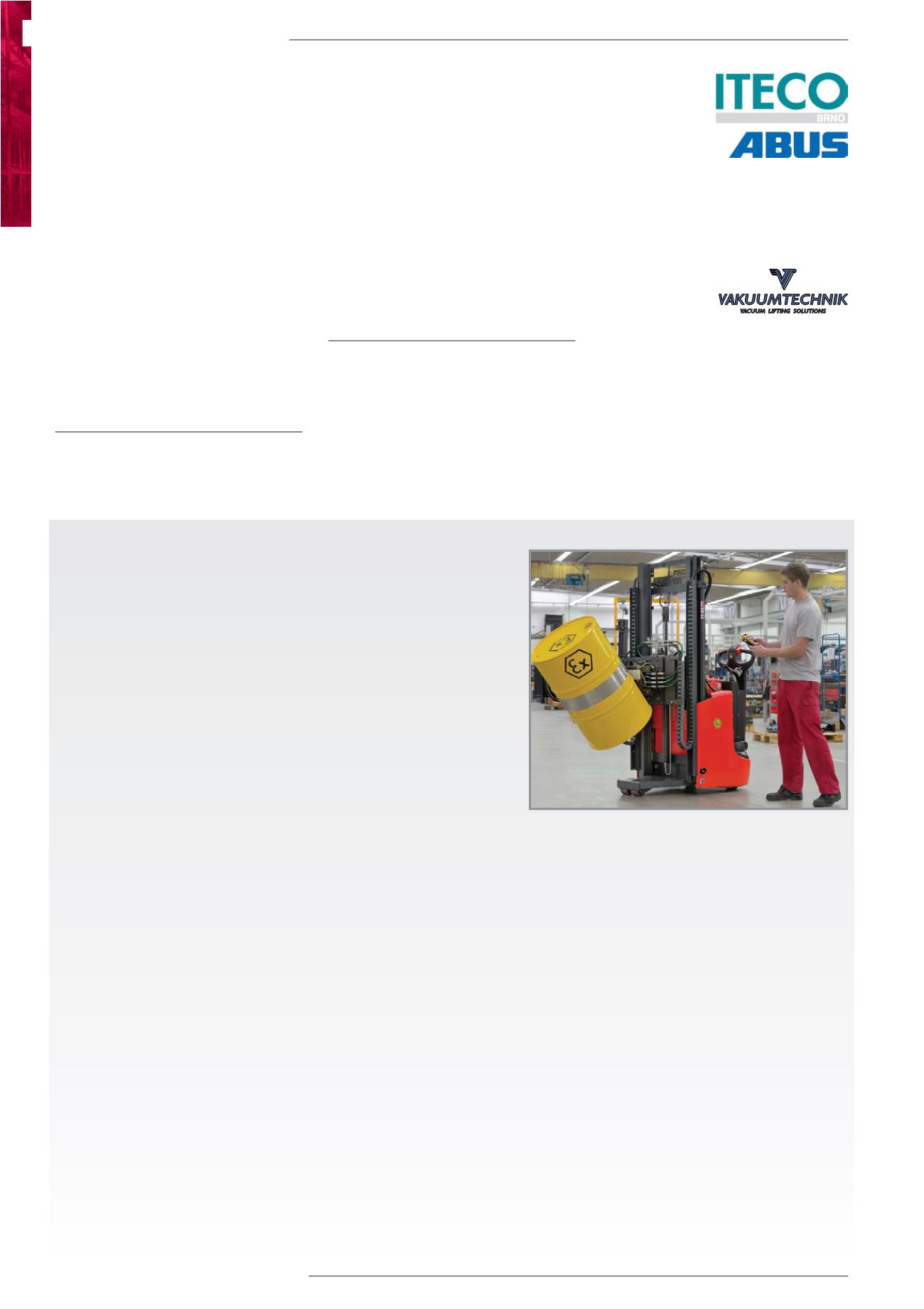

Linde Material Handling (Linde MH),
přední evropský dodavatel manipulační
techniky a skladových řešení, uvádí na trh
nové modely speciálních vysokozdviž-
ných vozíků s označením EX 1172 vyvinu-
tých pro použití v chemickém a farmaceu-
tickém průmyslu.
Neustále se zvyšující poptávka po speci-
fických řešeních přímo na míru zákazní-
kům se projevila i v nabídce speciálních
manipulačních vozíků Linde EX s ochra-
nou proti výbuchu. Nový elektrický vyso-
kozdvižný vozík vyvinutý ve dvou různých
modelech pro chemický a farmaceutický
průmysl reflektuje požadavky trhu a může
být použit k uchopení a otočení otevřené-
ho nebo zavřeného sudu o hmotnosti až
300 kilogramů.
Základem pro obě speciální řešení pro
provozy s nebezpečím výbuchu je ručně
vedený vysokozdvižný vozík Linde řady
1172 se zkráceným rozvorem. Vozík lze
kombinovat s různými přídavnými zaříze-
ními tak, aby mohl snadno a bezpečně
uchopit a otáčet sudy. V takových přípa-
dech jsou vysokozdvižný vozík a přídavné
zařízení dodávány jako celek. Díky speci-
fickému řešení Linde EX manipulátoru na
sudy mohou být otevřené sudy uchopeny
a lze do nich naplnit nebo odměřit po-
třebné množství suroviny. Manipulace je
usnadněna dálkovým řízením, které obslu-
ha ovládá z bezpečnostních důvodů obě-
ma rukama.
Vývojáři Linde MH navrhli pro chemické
společnosti základní verzi tohoto EX vozíku
pro použití v ochranném pásmu
zóna 1 s kombinací přídavných
zařízení pro uchycení a otáčení
sudů. Úkolem vozíku je zved-
nout, transportovat a poloho-
vat uzavřené sudy s otevíracím
víkem o průměru 300 až 600
milimetrů. Úhel otáčení sudu je
od 0° až do 180° tak, aby bylo
možné nalít obsah sudu do ji-
ného zařízení. Vysokozdvižný
vozík je ovládán pomocí dosta-
tečně dlouhé řídicí oje, takže se obsluha
nachází vždy v dostatečně bezpečné
vzdálenosti od vozíku. Horní část řídicí
oje je uzpůsobena k ochraně rukou obslu-
hy před zraněním a umožňuje řízení vozí-
ku z levé nebo pravé strany.
Všechny hydraulické funkce manipuláto-
ru, jakými jsou uchopení, zvedání nebo
otáčení, jsou citlivě řízeny snadno dosaži-
telnou ruční pákou umístěnou na krytu
baterie. Dokonce i sudy, které nejsou
umístěné na paletě, mohou být přemísťo-
vány a lze s nimi bezpečně manipulovat.
Krátká konstrukce vozíku nepřesahující
900 milimetrů - zajišťuje výbornou ma-
névrovatelnost. Velká kola poskytují do-
statečnou světlou výšku podvozku, takže
vozík může pohodlně přejíždět přes prahy
a nerovnosti podlahy. Pro vyloučení chyb-
né manipulace je pro všechny funkce, kte-
ré mohou mít vliv na bezpečnost, zapo-
třebí ovládání oběma rukama. V závislosti
na poloze řídicí oje upravuje bezpečnost-
ní funkce „Safety speed” automaticky
rychlost jízdy a zajišťuje tak ještě vyšší
bezpečnost provozu.
Druhý Linde EX model s možností otá-
čení břemene byl vyvinut pro farmaceu-
tický průmysl. Vozík je určen pro nasazení
v ochranné zóně 2, kde lze manipulátor
použít pro uchopení otevřených sudů
a následně provádět plnění nebo odměřo-
vání surovin. Obsluha je schopna pohodl-
ně sledovat průběh plnění a v případě po-
třeby může rychle reagovat na vzniklou
situaci. Tento speciální vozík je o 100 mi-
limetrů delší než předchozí model pro
chemické společnosti, má nosnost 300 ki-
logramů a v tomto případě nedisponuje
ruční pákou pro ovládání pracovní hyd-
rauliky. Místo ní je vybaven dálkovým
ovládáním pomocí dvoustupňových tla-
čítek. Z bezpečnostních důvodů je i u to-
hoto vozíku použito dálkové ovládání
hydraulických funkcí oběma rukama obs-
luhy.
p
Linde EX
...nový manipulátor na sudy
pro explozivní prostředí
