Jednou z novinek je zajišťovací čep
GN 214.6. Tento prvek vyrobený z nere-
zové oceli slouží k rychlému upevnění,
připojení a zajištění různých součás-
tí a obrobků. Typickým způso
použití jsou poziční čepy, k
musí být často vyjímány a zn
instalovány. Obě západky lze
sunout stisknutím tlačítka, po j
uvolnění se západky opět vy
nou a čep zajistí. Čtvercový tv
západek z nerezové oceli vytv
ří lineární kontaktní plochu, k
poskytuje zvýšenou axiální p
ve střihu. Provedení s otočný
ným kroužkem je ideální pro použití
v omezeném prostoru.

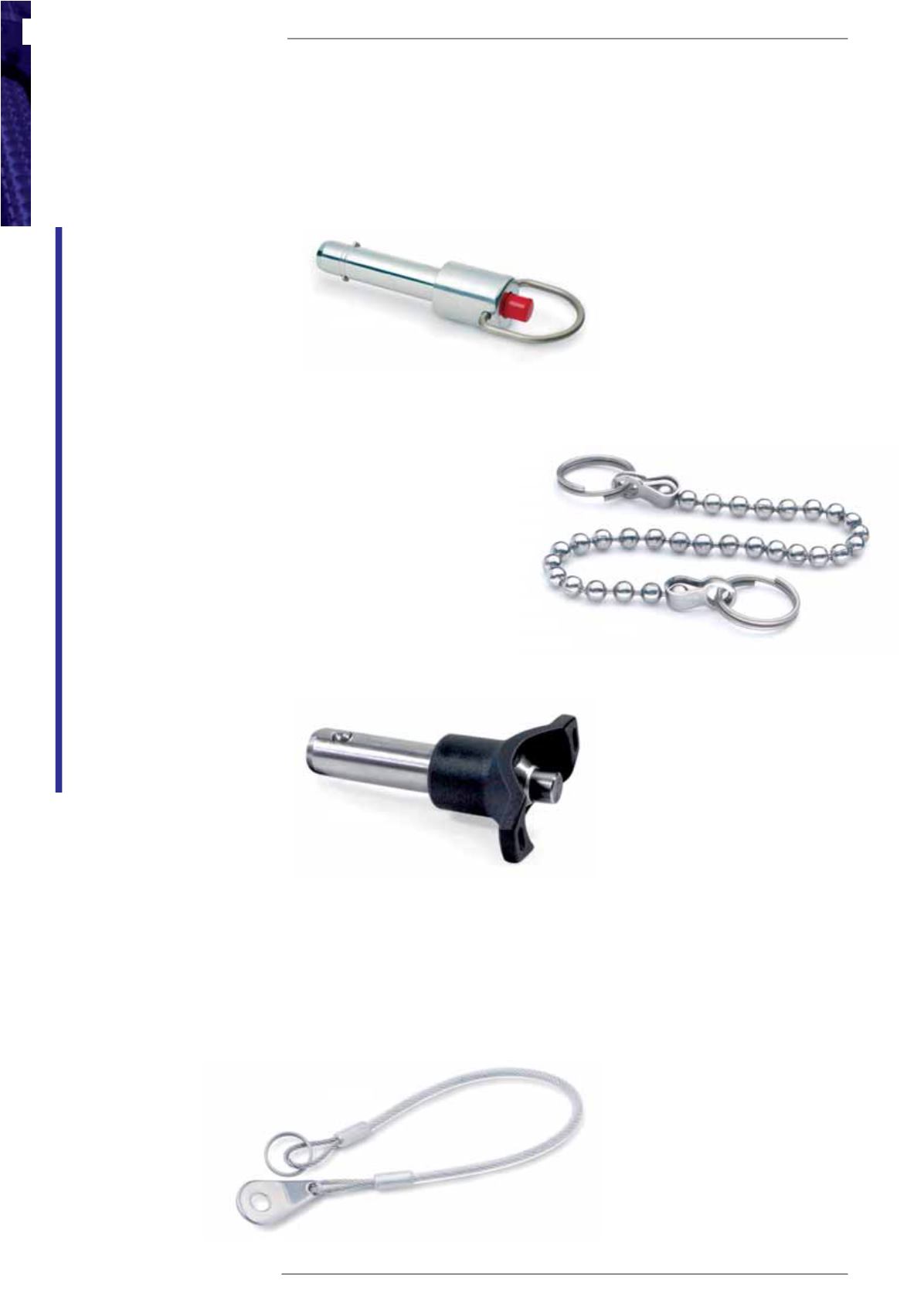

Vedle celoocelov ých čepů nabízí
Elesa+Ganter také prvky v kombinací
různých materiálů. Příkladem jsou zajiš-
ťovací čepy GN 214.2 a GN 214.3. De-
sign těchto prvků připomíná výše uve-
dený typ GN 214.6. V případě GN 214.2
a GN 214.3 jsou ovšem použity jiné ma-
teriály. Červené plastové tlačítko kon-
trastuje s ostatními částmi, což může
v určitých podmínkách usnadnit orien-
taci obsluhy. U GN 214.2 je čep je vyro-
ben z oceli s modrým pozinkem a pruži-
na a západka jsou z nerezové oceli. Typ
GN 214.3 je z nerezové oceli, pouze tla-
čítko je z červeného plastu.
Příkladem ergonomicky řešených za-
jišťovacích prvků, které se navíc vyzna-
čují extrémní nosností, jsou zajišťovací
čepy s kuličkou GN 113.7 a GN 113.8.
Rukojeť ve tvaru písmene T umožňuje
rychlou a komfortní manipulaci. Je vy-
robena z černého pružného technopo-
lymeru na bázi polyamidu (PA). Ostatní
části jsou z nerez oceli, přičemž čep je
z vysokopevnostní oceli s tvrzeným po-
vrchem. Tento materiál je vysoce odolný
proti otěru, což jej předurčuje pro užití
v aplikacích s velkým zatížením.
Zajišťovací prvky s plastovými částmi
jsou určeny pro použití při teplotě do
80 °C. Všechny uvedené typy lze dopl-
nit příslušenstvím jako je kuličkový řetěz
GN 111 z poniklované masazi, spirálové
lanko z mosazného drátu, zapouzdře-
ného černým plastem a opatřeného
dvěma upevňovacími oky z pocínované
mědi a pojistné lanko GN 111.2 z nerez
oceli, potažené průhledným plastem.
Pojistné lanko GN 111.2 je dodáváno
ve třech variantách, a to buď se dvěma
závěsnými kroužky, nebo s upevňova-
cím okem a závěsným kroužkem, či se
dvěma upevňovacími oky.
Široké portfolio společnosti Elesa+Ganter,
včetně 2D/3D modelů všech prvků zdar-
ma ke stažení, naleznete na naší webové
stránce.
p
58
komponenty
I
materiály
I
plasty
NOVINKY
v oblasti
zajišťovacích prvků
U zajišťovacích prvků je
základním požadavkem
bezesporu funkčnost
a odolnost materiálu.
Důležité jsou ovšem
i další vlastnosti, jako
například ergonomie,
kompatibilita s ostatními
komponenty a mnohdy
i estetický vzhled
produktů. Tyto
kvality jsou často
zmiňovány v souvislosti
s výrobky společnosti
Elesa+Ganter, jež
nabízí nejširší portfolio
normovaných součástí
na světě. V uplynulých
měsících uvedl tento
výrobce na trh i několik
novinek v oblasti
zajišťovacích prvků.
GN_214.3
GN_113
.8
GN_111.2
bem
teré
ovu
za-
eho
su-
ar
á-
terá
evnost
m závěs-
GN_111
