Toto napomáhá k zabránění protahování
a vybočování na jedné straně.
Komplexnější
konstrukce kabelů
d
Pro ještě extrémnější pohyby se používá
komplexnější konstrukce kabelů. Jedna
skupina aplikací jsou průmyslové robo-
ty, které jsou vystaveny nejextrémnějším
pohybům: ohýbání a kroucení současně.
Speciální tlumící prvky zaručují vláknům
v těchto robotických kabelech potřeb-
nou volnost v pohybu v rámci kabelu.
Čím těsněji se kabel svine a čím blíže se
kabel dostane k jeho bodu zlomu, tím těž-
ší je dosáhnout zkrutu. Speciální stínění
a vnější materiál také zaručují optimální
životnost kabelu.
Je potřeba vzít v úvahu také fakta týka-
jící se životního prostředí, pokud se ba-
víme o optimálním spolehlivém kabelu.
Energetické řetězy a kabely mohou být
vystaveny vlivům prachu a nečistot, vlh-
kosti a chemikálií, dopadům extrémních
teplot během doby použití v těžkých
průmyslových podmínkách. Zkušenosti
z praxe nám také ukázaly, že pouze testy
prováděné ve skutečných podmínkách
v soustavném provozu mohou odhalit
něco průkazného, co se týká pružnos-
ti a životnosti kabelů. Z toho důvodu
provozuje firma igus
®
na 1 750 metrech
čtverečních testovací laboratoř, ve které
běží aplikace nepřetržitě na 58 různých
testovacích systémech. To přináší více než
2 miliardy zkušebních zdvihů za rok.
Jeden pohyb nestačí
d
Pro jednu aplikaci byl speciálně upraven
kontejner pro námořní přepravu tak, aby
mohlsimulovatteplotyod-40°Cdo+60°C,
a tím bylo umožněno testování při vyso-
kých výkyvech teplot. V tomto kontejneru
energetické řetězy a kabely vykonají mili-
on pohybů a výsledky jsou odpovídajícím
způsobem vyhodnoceny. Tento test je
zcela odlišný od běžného testu ohybu za
studena, ve kterém se kabel jednou omotá
okolo vřetena, ochladí se na testovanou
teplotu a pak vykoná jen jeden pohyb.
Pokud vnější vřeteno nevykazuje žádné
známky poškození, pak se kabel prohlásí
za „bezpečný“ pro příslušnou teplotu.
Jinými slovy řečeno, spolehlivost pohyb-
livých kabelů závisí na široké škále faktorů,
jejichž dopady mohou být skutečně testo-
vány a empiricky dokázány jen ve skuteč-
ných podmínkách.
p
•
komponenty
I
materiály
I
plasty
61

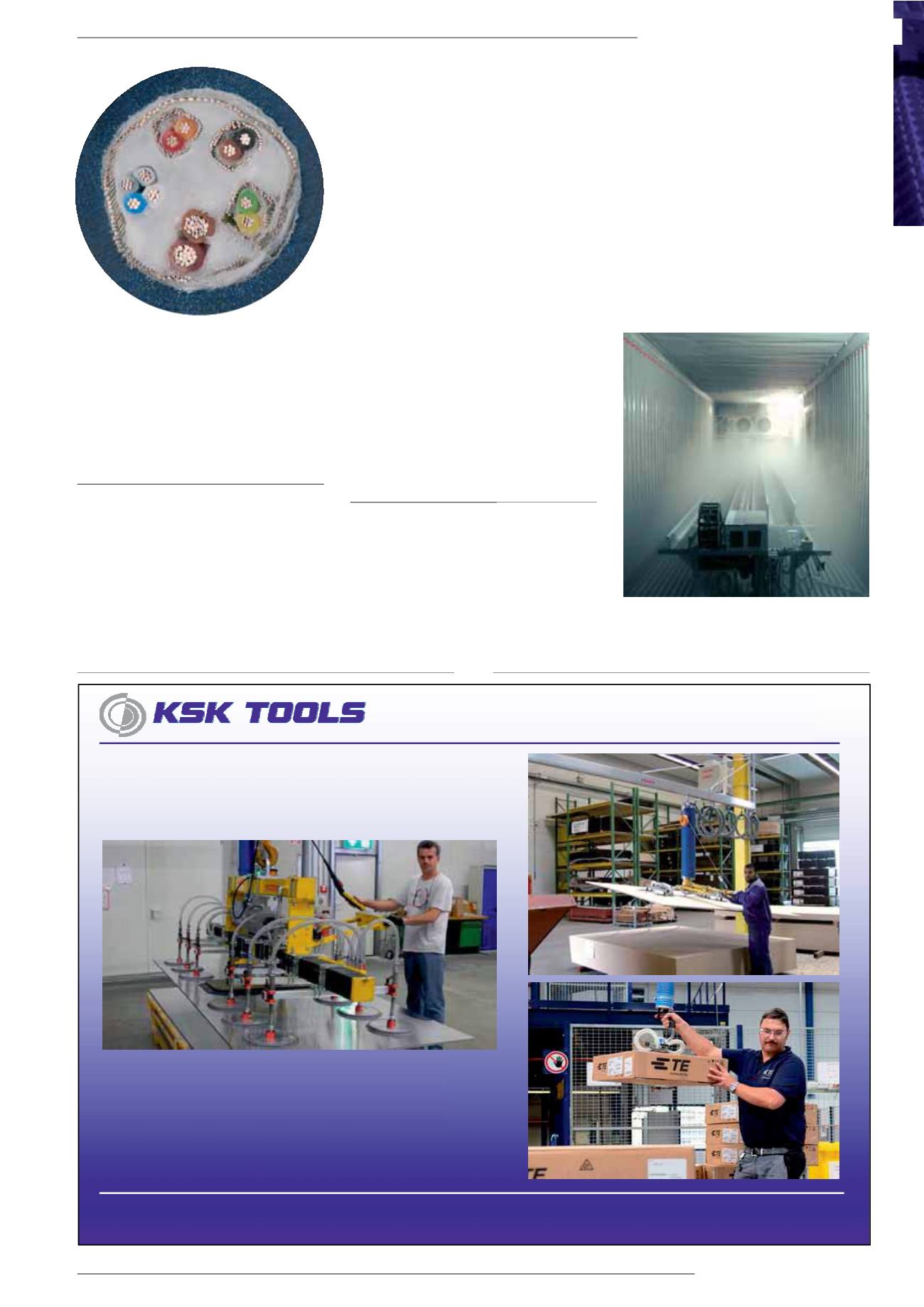

Speciální tlumící prvky zaručují vláknům v robotickém
kabelu potřebnou volnost v pohybu uvnitř kabelu.
Toto zaručuje životnost 5 milionů cyklů
Pohled do chlazené komory ve firmě igus
®
:
tato komora může simulovat teplotu
od -40 °C do +60 °C, zdroj: igus
