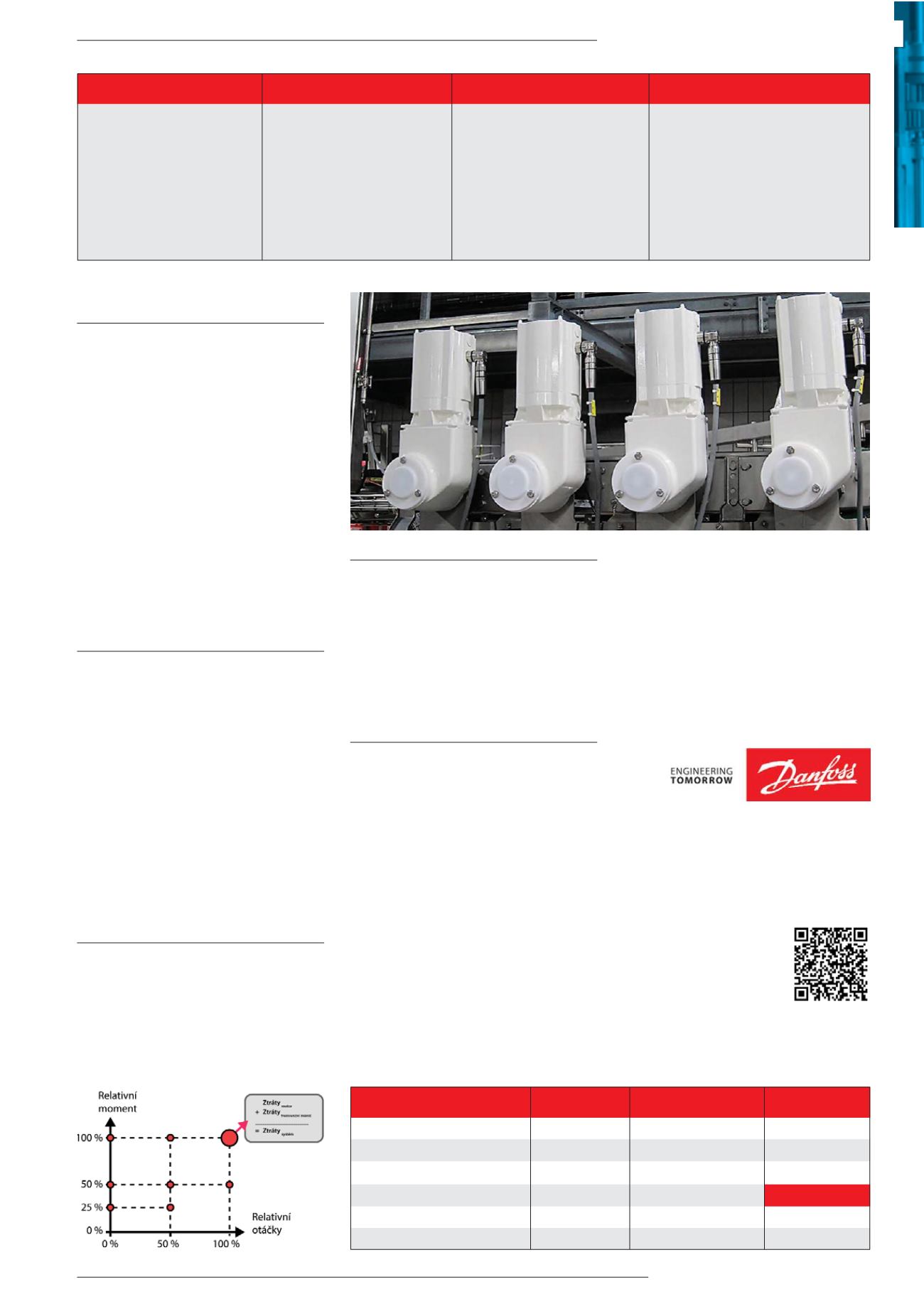

Minimalizace ztrát díky použití
frekvenčního měniče
d
Jednoduchým přístupem vysvětlení mini-
malizace ztrát je tzv. EPA (extended pro-
duct approach), kde frekvenční měnič,
motor a poháněné zařízení jsou brány ja-
ko jedna jednotka. Frekvenční měnič hra-
je klíčovou roli v minimalizaci celkových
ztrát prostřednictvím kontroly rychlosti
pro aplikace a procesy, kde musí být vý-
stup řízen v měnících se podmínkách,
a tudíž zlepšuje energetickou účinnost ce-
lého systému. Energetické ztráty ve frek-
venčním měniči jsou téměř přehlédnutel-
né, ale potenciál celkových úspor
získaných přizpůsobením rychlosti moto-
ru požadavkům zatížení je ohromující.
Výpočet třídy účinnosti systému
motor-frekvenční měnič
d
Třída účinnosti se počítá sečtením ztrát.
V případě, že v systému motor – frekvenč-
ní měnič jsou komponenty pořizovány sa-
mostatně, není možné přímo sečíst třídu IE
měniče a třídu IE motoru. Chcete-li určit
třídu IES, přičtěte ztráty v motoru při jme-
novitém zatížení (100% otáčky a 100%
moment) ke ztrátám ve frekvenčním mě-
niči při jmenovitém zatížení (100% kmito-
čet a 100% zatížení). Součet poté srovnej-
te s referenční hodnotou pro třídu IES
uvedenou v normě EN 50598-2. K určení
ztrát systému při částečném zatížení pou-
žijte stejný postup.
Příklad výpočtu
7,5 kW frekvenční měnič (IE1)
a motor (IE2)
Ztráty ve frekvenčním měniči:
255 W
Ztráty v motoru:
1 032 W
Ztráty v systému:
1 287 W
Ztráty v systému jsou v tomto případě
1 287 W, což odpovídá třídě účinnosti IES2.
Dopad Ecodesign na vaši činnost
d
Cílem směrnice Ecodesign je zlepšit ener-
getickou účinnost produktů v rámci Ev-
ropské unie a tím snížit dopad zařízení vy-
užívajících energii na životní prostředí po
celou dobu jejich životnosti. Směrnice po-
zitivně ovlivní vaši spotřebu energie v mo-
mentě, kdy začnete používat produkty,
které splňují její požadavky.
Danfoss ecoSmart
d
Pomocí on-line nástroje Danfoss ecoSmart
snadno a rychle naleznete údaje o ztrátách
při částečné zátěži a vypočtete, do jaké tří-
dy účinnosti patří určitý frekvenční měnič.
A to samostatně, anebo jako součást sou-
strojí spolu s elektromotorem. Výpočet je
možný i v případě, že jednotlivé komponen-
ty pochází od různých dodavatelů. Nástroj
můžete použít pro obě řady frekvenčních
měničů VLT
®
a VACON
®
. Divize Danfoss
Drives vás bude i nadále podporovat při ří-
zení vašich motorem poháněných aplikací
s vysokou účinností. S radostí vám poskyt-
neme veškeré informace a pomůžeme vy-
brat správný produkt, aby z důvodu legisla-
tivních změn nedocházelo k nerozumným
investicím a zásahům do vašich aplikací.
Výrobci motorů používají k dosažení vy-
soké účinnosti elektromotorů řadu kon-
cepcí. Kromě ověřených a vyzkoušených
třífázových asynchronních motorů se nyní
prosazují v oblasti průmyslového i ko-
merčního využití motory s permanentním
magnetem (PM) a synchronní reluktanční
motory. V horní tabulce na této straně
jsou uvedeny aspekty, které byste měli
zvážit při výběru správného řešení.
p
Danfoss s.r.o.
V Parku 2316/12
148 00 Praha 4 - Chodov
tel.: +420 283 014 111
Pro více informací
o směrnici
Ecodesign
uvádíme tento
QR kód:
w w w . t e c h n i k a a t r h . c z
Jmenovitý výkon motoru
IES0
IES1
IES2
3 kW
> 1 138 W 758 – 1 138 W < 758 W
4 kW
> 1 397 W 931 – 1 397 W < 931 W
5,5 kW
> 1 754 W 1 170 – 1 754 W < 1 170 W
7,5 kW
> 2 161 W 1 441 – 2 161 W
<1 441 W
11 kW
> 2 851 W 1 901 – 2 851 W <1 901 W
15 kW
> 3 596 W 2 398 – 3 596 W < 2 398 W
Technické požadavky
Logistické faktory
Komerční faktory
Servis a údržba
• Kompatibilita se zadanou
• Sklad motorů
• Náklady po dobu životnosti, • Regionální/globální
třídou účinnosti
a frekvenčních měničů
celkové pořizovací náklady
dostupnost
• Dostupný prostor
• Velikost motoru (není
• Cena motoru
• Počet variant motorů
a velikost motoru
kompatibilní s třídou IE1)
• Další náklady na suroviny
a frekvenčních měničů na místě
• Provozní podmínky (start,
• Regionální dostupnost
• Náklady na přepravu
• Znalosti týkající se údržby
provoz přímo na síť atd.)
• Dodací doba
• Úspory díky vyšší
a uvedení do provozu
• Specifikace zákazníka
energetické účinnosti
• Dostupnost školení
Referenční hodnoty ztráty pro klasifikaci IES, EN 50598-2
Faktory pro zvážení při výběru motorů a systémů frekvenční měnič – motor
