Systém rozvodů od Atlas Copco tvoří uce-
lená řada plastových trubek, tvarovek, spo-
jek, upevňovacích prvků a nářadí pro reali-
zaci různých rozvodů stlačeného vzduchu
dodavatelsky i svépomocí. Montáž rozvo-
dů je jednoduchá, rychlá, čistá a prakticky
nevyžaduje použití žádných speciálních
nástrojů. Již jednu hodinu po montáži roz-
vodu je možno ho natlakovat a běžně
používat. Speciální plastové materiály jsou
odolné proti olejům, nekorodují, jsou ne-
citlivé vůči vibracím a nevyžadují údržbu.
Jejich životnost přesahuje výrazně 25 let.
Kdykoliv je možno bez problémů stávající
rozvod upravovat nebo rozšiřovat.
Spojování komponentů lepením. Lepené
spoje (tzv. „studené svařování”) jsou velmi
pevné a spolehlivě dlouhodobě těsné.
Ho r i zon t á l ně
vedená potrubí
se instalují se spá-
dem 1–3 %, aby
byl zajištěn od-
vod kondenzátu.
Upevnění trubek se
doporučuje cca po
1,5 m. Upevňovací ob-
jímky drží potrubí, aniž
by omezovaly jeho pohyb
(roztahování/stahování)
v důsledku změn okolní tep-
loty. Svislé odbočky jsou na
hlavní/horizontální rozvod napoje-
ny berlovitými odbočkami. Ty brání vnik-
nutí kondenzátu do vývodů stlačeného
vzduchu.
Při delších rozvodech a hlavně tam, kde
se počítá s většími teplotními výkyvy, je
třeba zařadit do rozvodu kompenzační
oblouky, které vyrovnávají délkovou roz-
tažnost/smrštitelnost.
Dimenzování rozvodu
d
Pro dimenzování rozvodů stlačeného
vzduchu je třeba znát několik základních
zásad. Trubky rozvodu a zvláště pak všech-
ny použité armatury způsobují určité tlako-
vé ztráty. Při návrhu rozvodu stlačeného
vzduchu nutno vycházet z požadavku tla-
kové ztráty (delta P) 0,1 bar a průtokové
rychlosti vzduchu 5–10 m/s. Snížení tlaku
vzduchu je v provozu velmi nežádoucí. Ku-
příkladu při poklesu jmenovitého tlaku
vzduchu ze 6 na 5 bar se snižuje výkon řa-
dy pneumatického nářadí až o čtvrtinu. Tla-
kové ztráty lze samozřejmě vyrovnat zvý-
šením tlaku zdroje (např. kompresoru), ale
to je energeticky náročné.
Rozvod stlačeného vzduchu např. v au-
toservisních provozech, se zpravidla navr-
huje jako okruhový. Výhodou oproti roz-
vodu jen jednou větví je, že každé
odběrní místo je zásobováno „ze dvou
stran.” Tím se eliminuje případný větší lo-
kální pokles tlaku.
p
w w w . t e c h n i k a a t r h . c z
kompresory
l
vzduchotechnika
13
Rozvody stlačeného vzduchu
přináší další úspory při specifických požadavcích na
energii ve výši až 7 % výkonu kompresoru.
Kromě úspory energie přináší jednotky s označením
GA VSD+ až o 12 % vyšší dodávku volného vzduchu
(FAD). Provedení motoru a pohonná soustava jsou
chráněny patenty.
Integrace vzduchových systémů
d

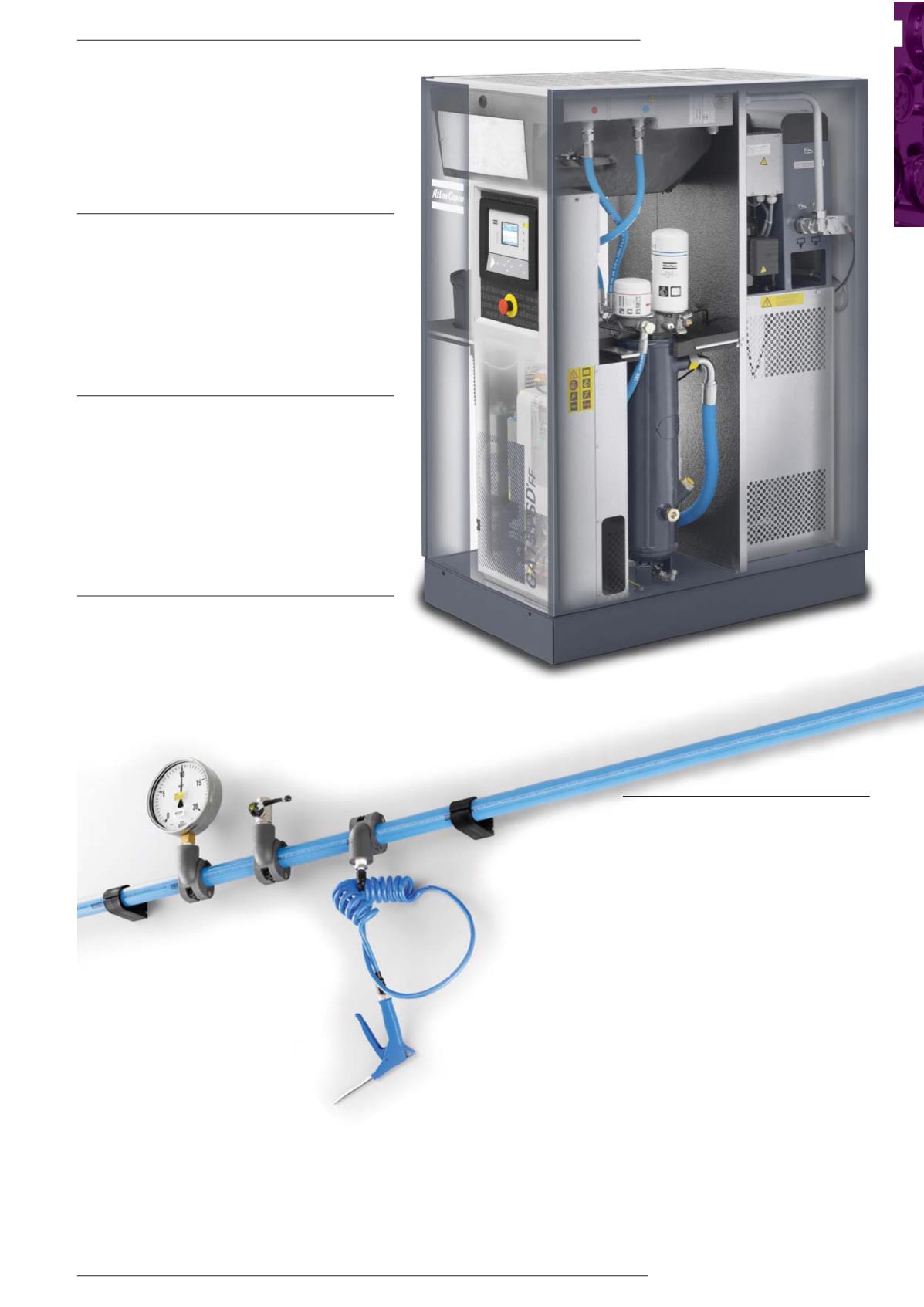

Jednotka GA VSD+ je kompaktní a její půdorys je více
než o polovinu menší než půdorys stávající jednotky
GA VSD. Díky tichému motoru a zcela uzavřené sou-
stavě element-motor pracuje tento kompresor tiše
s hlukem pouhých 62 dB(A). Díky šikovnému designu
jsou snadno přístupné všechny díly vyžadující údrž-
bu, přičemž kompresor umožňuje instalaci i ke zdi či
do rohu.
Pokročilé řízení a monitorování
d
Pro zvýšení účinnosti a spolehlivosti řídí jednotka Elek-
tronikon
®
chod motoru hlavního pohonu a reguluje
tlak v rámci předem definovaného úzkého tlakového
pásma. Řídicí jednotku Elektronikon
®
lze podle potřeb
vybavit dodatečnými snímači, digitálními kontakty,
sběrnicí Fieldbus a komunikačními funkcemi s možnos-
tí připojení na internet a odesílání zpráv SMS. V kombi-
naci s řídicí jednotkou pro řízení více kompresorů ES
se optimalizuje provoz celé kompresorovny.
Integrované čištění vzduchu
d
Jednotka GA VSD+ ve verzi Full-Feature zahrnuje
energeticky úsporný integrovaný kondenzační sušič
nejnovější generace.
