I zatvrzelému odpůrci lineárních pohonů
musí být na první pohled jasné, že kom-
plikované konstrukční řešení je základem
pro vyšší výskyt provozních poruch a vy-
soký počet součástí pro přenos pohonu
bude v průběhu let náchylný k vyššímu
opotřebení.
Lineární pohon Sodick
v širším pohledu
d
Lineární pohon není ovšem pouze alter-
nativním řešením pohonu obráběcích
strojů. Jak jsme již zmínili, dopad použití li-
neárních pohonů v konstrukci stroje je

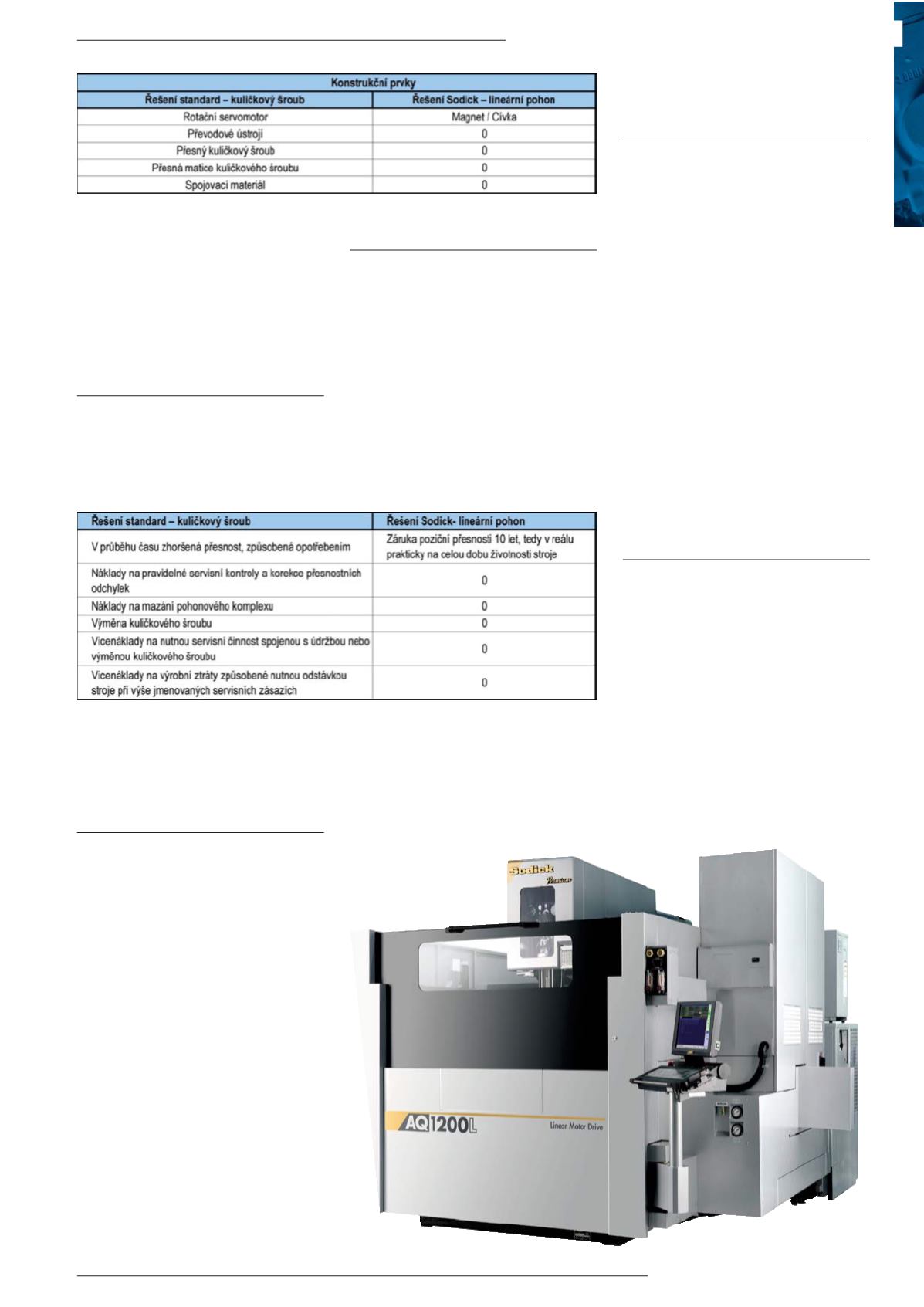

komplexní. V následující tabulce uvádíme
několik příkladů.
Jak již bylo řečeno, problematika použití
lineárních motorů v konstrukci obrábě-
cích strojů vyvolala řetězovou reakci ná-
sledných inovací.
Keramické materiály
made in Sodick
d
Vzhledem k vysoké dynamice pohybu,
které toto řešení nabízí, bylo třeba použít
i nekonvenčních materiálů pro některé sta-
vební prvky stroje. Jedním ze zajímavých
řešení je použití keramických materiálů.
Speciální keramika spojuje výhodu vysoké
tuhosti a poměrně malé hmotnosti oproti
stejnému dílu vyrobenému z konstrukční
litiny. Konstrukční keramika nabízí mini-
mální opotřebitelnost, je maximálně rezi-
stentní vůči chemickým látkám a má mini-
mální vnímavost vůči tepelným změnám
prostředí. Sodick použití těchto materiálů
věnuje maximální pozornost. Keramiku na-
jdete na takových částech stroje, jako jsou
pracovní stoly u hloubících strojů, základo-
vé desky a stojiny u stolů drátových řeza-
ček, tedy komponentů, které jsou v provo-
zu vystaveny vysokému tepelnému
namáhání, vřeteníky strojů vyžadující maxi-
mální tuhost a některé díly umístěné v agre-
sivním prostředí pracovních van elektroe-
rorozívních strojů.
Řídicí jednotka pohybu
lineárních motorů
d
Extrémně minimalizované reakční časy,
které tato koncepce přináší, si vyžádaly
i zásadní inovace v interním NC systému.
Sodick za tímto účelem vyvinul speciální in-
tegrovaný řídicí obvod „Sodick Motion
Control” (SMC). Řídicí obvod vyvinut spe-
cializovanou divizí Sodick R&D se sídlem v
Silicon Valley v USA. Obvod SMC je určen
právě pro vysoce náročné požadavky inte-
grace lineárních pohonů a řízení EDM pro-
cesu. Jednotka SMC je zastavěna přímo
do generátoru stroje. Koordinuje řízení
pojezdů jednotlivých pracovních os stroje
a modulaci pracovních pulsů na základě
aktuálních informací o změnách v pracov-
ním jiskřišti. Extrémně rychlá odezva SMC
umožňuje okamžitou reakci serva, což
umožňuje aktualizaci podmínek v jiskřišti
až 500× za sekundu. Základním prvkem
pro tak vysokou reakční rychlost je použití
bezpřevodových lineárních pohonů a od-
měřování polohy optickými pravítky.
Řešení téměř pro každého
d
Sortiment firmy Sodick je neuvěřitelně ši-
roký. Dokáže vyhovět prakticky každému
zákazníkovi. Páteř nabídky tvoří stroje pro
produkční nasazení v nástrojárnách. Na-
bídka sahá od ekonomicky výhodných
drátových řezaček a EDM hloubiček
střední třídy, přes High-Tec modely až po
speciály pro určené pro vývojová středis-
ka. Posledně jmenované modely tvoří
opravdu mimořádnou typovou skupinu,
neboť jiný výrobce modely se srovnatelný-
mi parametry nenabízí. Technické para-
metry těchto modelů se pohybují v mimo-
řádně extrémních hodnotách. Extrémy lze
najít i v rozměrech. Zatímco nejmenší hlou-
bící stroj AP1 L má pracovní vanu o roz-
měrech 503×349 mm, největší hloubící
stroj, AQ15 L, disponuje pracovní vanou
o rozměrech 2 500×1 400 mm a nosností
obrobku o váze 10 000 kg.
Korektní obchodní koncepce
a komplexní péče o zákazníka
d
Stroje jsou sestavovány jako dodávka na
klíč. Veškeré nutné komponenty jsou již
zastavěny do tělesa stroje a není tedy nut-
no pořizovat jakákoli externí zařízení.
EDM stroje Sodick jsou v rámci této politi-
ky již v základu vybaveny např. vestavě-
ným chladičem. Hloubící stroje jsou v rám-
ci platných předpisů standardně vybaveny
i automatickým zhášecím zařízením. Jed-
noduchá instalace stroje a vysoce odbor-
ně zdatný personál umožňují uživateli
provozovat stroj v minimálním čase od
dodávky.
pokračování
