k významným novinkám patří dnes
např. vzduchová houbová – porézní
uhlíková ložiska,
• cenové minimalizaci prvků a zařízení,
používaných u nově koncipovaných
měřicích zařízení.
Obavy, jestli vytčené cíle příliš nepředbí-
hají dobu, brzy opadly. Dnes je automa-
ticky akceptují jak vývojáři měřicí techni-
ky, tak i pracovníci řízení jakosti.
Kontaktní metody převládají
d
Důvodů je celá řada – přesnost, jedno-
dušší realizovatelnost, větší vhodnost do
nepříznivých provozních podmínek,
snadná údržba a servis; důležitou roli tu
hrají i obvykle výhodnější cenové relace.
Číselníkové úchylkoměry jsou postupně
nahrazovány číslicovými a u náročnější
techniky přirozeně převládají indukčnost-
ní snímače. Citlivost 0,1 µm se stala stan-
dardem a v některých případech se pře-
chází i na měření v řádu 0,01 µm, což
dnes řada indukčnostních snímačů a vy-
hodnocovacích jednotek umožňuje.
Příklady viz obr. 1–5 a 7.
Bezkontaktní metody
se uplatňují stále více
d
Při velké tvarové, rozměrové i přesnostní
rozmanitosti autodílů se jejich kontrola již
neobejde bez těchto měřicích metod, kte-
ré jsou někdy dokonce nezastupitelné.
Běžně se instalují do výrobního procesu
zařízení pro kontrolu rozměrů, vlnitosti,
drsnosti, ale i povrchových defektů včetně
zábrusů (obr. 6). Tvarové úchylky se dnes
tímto způsobem vyhodnocují s citlivostí
v řádu nm, a to pomocí disperzní metody,
rozpracované německou firmou Opto-
Surf, která dává identické výsledky jako
klasické laboratorní měření pomocí přes-
ného vřetene a indukčnostního snímače.
Tato metoda má široké uplatnění od ložis-
kových ploch přes kloubní náhrady a kon-
trolou čipů konče. Předností je velká rych-
lost měření, přičemž výsledky jsou
minimálně ovlivňovány vibracemi, ale i ne-
přesností chodu vřeten a přímovodů, ma-
nipulujících s kontrolovaným dílem v prů-
běhu měření.
Budoucnosti strojírenské metrologie vi-
díme právě v těchto nepřímých měřicích
metodách.
Podmínky zavádění
zakázkových měřidel
d
Výše prezentovaná zařízení jsou řešena
zakázkově a jejich realizace vyžaduje
těsný kontakt dodavatele a uživatele. Ce-
ny těchto zařízení jsou přirozeně vyšší
než sériově vyráběných univerzálních
měřidel.
p
kontakty:
Ing. Jan Kůr,
e-mail:
tel.: 606 528 431
Ing. Martin Weigl,
e-mail:
tel.: 774 922 842
MESING, spol. s r. o.
Šámalova 60a,
615 00 Brno
tel.: 545 426 211

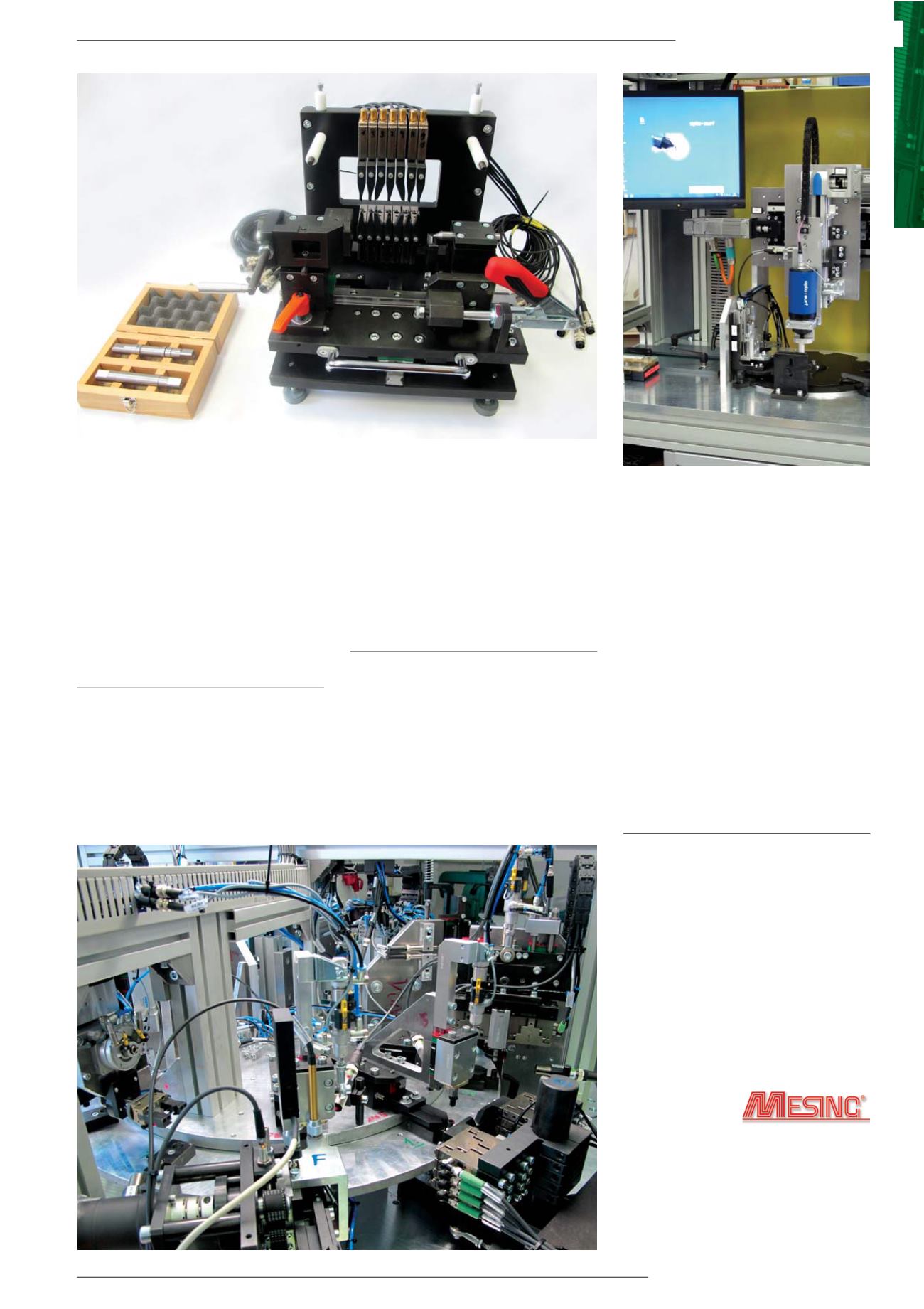

Obr. 5: mnohasnímačová stanice na kontrolu hřídelových součástek
Obr. 7: vícemístný kontrolní automat
Obr. 6: automatická kontrola úchylek kruhovitosti
