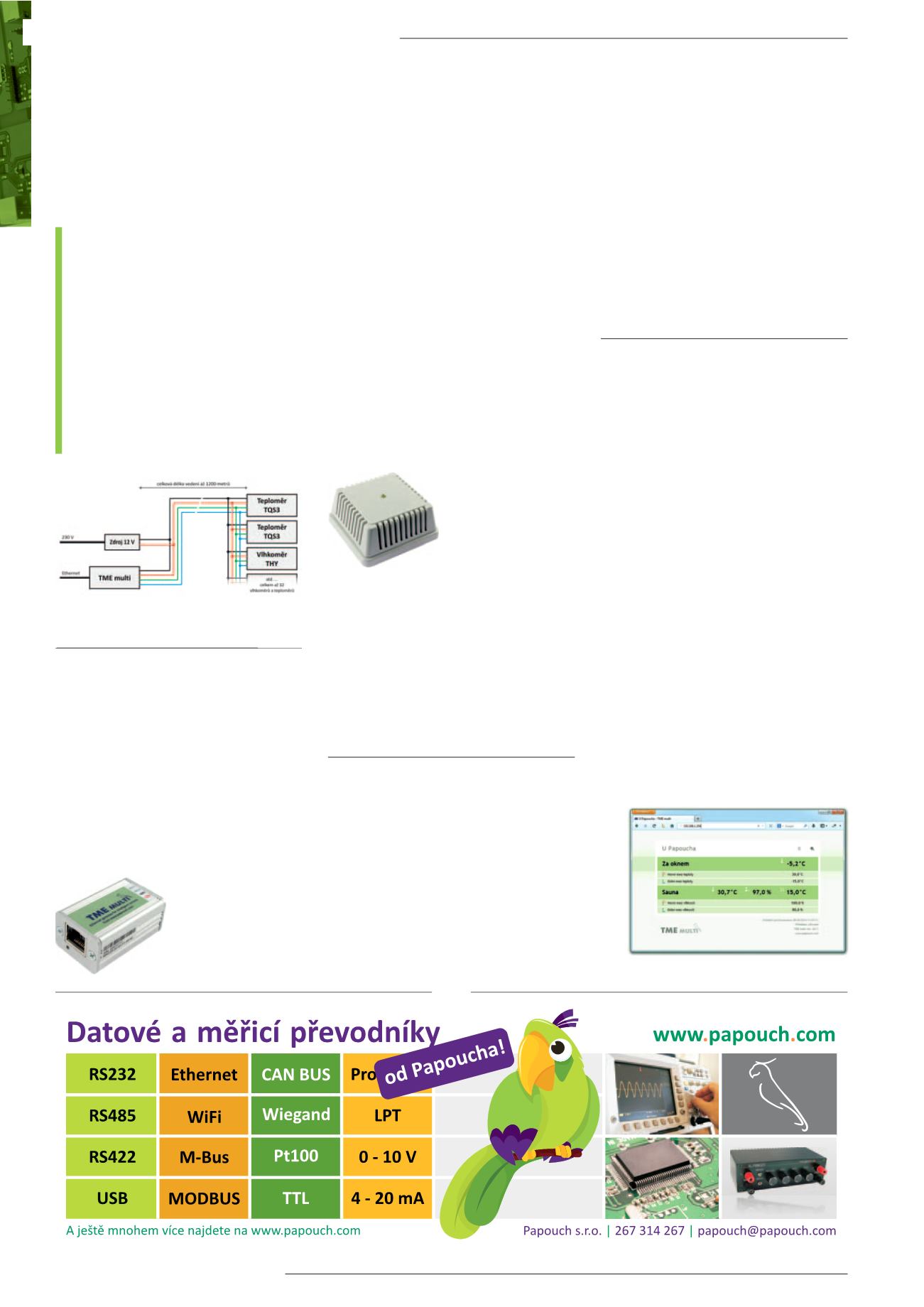

Měření z jednoho i více míst
d
Pro měření z více míst (obr. 1) je možné
použít systém TME multi, který letos do-
stal zcela nový firmware. Skládá se z ko-
munikačníhomodulu s rozhraním Ethernet
(obr. 2) a teplotních nebo vlhkostních či-
del (obr. 3). Výhodou je, že pro komuni-
kaci mezi jednotlivými místy byla zvolena
standardní linka RS485. Jedná se tedy
o otevřené řešení. Všechna měřicí místa
jsou pospojována za sebou a připojena
ke komunikačnímu modulu. Maximál-
ní délka propojení, tedy vzdálenost od
prvního k poslední-
mu čidlu, může být
až 1 000m.
Poznamenejme, že
pokud je obtížné
rozvést linku RS485
a v místě měření je
naopak rozvedena síť LAN, je ke zvážení,
zda není výhodnější použít jednotlivá čidla
s přímým připojením do sítě.
Obě řešení umí mnoho komunikačních
protokolů: Spinel,MODBUSTCP, SNMP, http
GET, mají vnitřní webové stránky, umí odeslat
email při vybočení měřené hodnoty z nasta-
vených mezí a data lze číst i v XML formátu.
Použitá čidla
d
Pro měření teploty jsou používány teplo-
měry řady TQS3. Různá provedení tep-
loměrů TQS3 (interní, externí, příložný,
interiérový, nekrytý, s čidlem na kabelu)
komunikují linkou RS485 protokolem Spi-
nel nebo Modbus. O to se však uživatel
nemusí starat, teploměry rozmístí, propojí
s komunikačním modulem a vše je vyře-
šeno. Teploměry TQS3 měří teplotu v roz-
sahu od -55 °C do +125 °C s rozlišením
0,1 °C, přitom je zaručována přesnost
±0,5 °C v rozsahu -10 °C až 80 °C.
Pro měření vlhkosti je pak možné použít
vlhkoměry THT2, které také komunikují
po lince RS485. Teploměry i vlhkoměry
mohou být na jedné lince.
Jednoduchá instalace
d
Množství protokolů, které modul TME-
multi ovládá, zajišťuje jeho jednoduché
začlenění do dalších systémů. K dispozici
je softwarová podpora pro zpracování dat:
DLL knihovny, podrobný popis komuni-
kace, služba TMservice a měřicí program
WiX. Obrázek 4 ukazuje vnitřní webovou
stránku teploměru TMEmulti.
Uvedené řešení s modulem TMEmulti je
tedy vhodné tam, kde jepožadavek naměře-
ní teploty a vlhkosti z vícemíst a přitomnení
problémnatáhnout vedení propojující čidla.
Pro místa, kde je rozvedena síť LAN, bude
však výhodnější použít více teploměrů TME
a vlhkoměrů TH2E s jednímčidlema připojit
je vždy do nejbližší síťové zásuvky. Oba typy
čidel je možné navzájem kombinovat.
K vizualizaci a archivaci dat je možné po-
užít zdarma dodávaný programWix, který
má rozsáhlé možnosti a stále se rozvíjí.
Moduly TME, TH2E a TMEmulti je mož-
né zapůjčit k vyzkoušení a technici spo-
lečnosti Papouch jsou připraveni poradit
s jejich aplikací.
p
SYSTÉM PRO
MĚŘENÍ TEPLOTY
A VLHKOSTI
Z MNOHA MÍST
Měření teploty a vlhkosti je jednou z nejčastějších
úloh. Protože pro přenos naměřených hodnot se
stále častěji používá Ethernet (síť LAN a Internet),
jsou s výhodou používána čidla s možností přímého
připojení do Ethernetu. Teplotní čidla s přímým
výstupem na Ethernet (tzv. IP teploměry) se používají
v automatizaci, v průmyslu, pro inteligentní budovy,
ale také pro měření teplot v lyžařských střediscích či
v serverovnách velkých společností.
Obr. 4. Vnitřní webová stránka
inzerce
Obr. 1. Uspořádání měření teploty a vlhkosti
Obr. 2. Provedení teploměru
a vlhkoměru TMEmulti
Obr. 3. Měřicí čidlo TQS3
