V průmyslové automatizaci je nejrozšířenější napájení spínanými
zdroji na hladině 24 VDC. Jejich běžnou vlastností však je, že při
zkratu či přetížení vypnou své výstupní napětí pro všechny připo-
jené zátěže, takže pokud je závada pouze na jedné z nich, zdroj
odpojí napájení všech, což může vést k různým poruchovým sta-
vům a odstávkám celého napájeného systému.
Řešením uvedeného
problému je použití
elektronického jističe
ESX10-S, který má re-
akční čas na přetížení
dané zátěže kratší
než
integrovaná
ochrana spínaného zdroje. Maximální možný proud je omezován
běžně do 1,4 násobku hodnoty nominálního proudu, což umož-
ňuje spínání kapacitních zátěží až do 20 000 µF, ale k odpojení do-
jde pouze při zkratu nebo přetížení. Nominální hodnotu proudu
dle potřeb aplikace lze nyní nově jednoduše nastavit přímo na jis-
tiči pomocí otočného kolečka na hodnoty mezi 1 A do 10 A.
Indikaci stavu a poruchy zajišťují vícebarevná LED, integrovaný
protizkratový výstup (jednotlivé nebo skupinové alarmy) nebo
bezpotenciální reléový kontakt (přepínaný). Ovládání jističe na
dálku je možné díky vstupu pro signál dálkového resetu. Pomocí
ručního ON/OFF tlačítka na jističi lze spínat vybrané zátěžové
obvody jednotlivě. Jakmile ESX10-S při sepnutí detekuje přetížení
či zkrat na svém zátěžovém obvodu, blokuje výstup. Po odstra-
nění závady je možné jej znovu sepnout buď elektronickým re-
setovacím signálem nebo ručně pomocí ON/OFF přepínače.
Vlastnosti a výhody ESX10-S
• Selektivní ochrana zátěže,
elektronická jisticí
charakteristika.
• Lze připojit všechny typy
zátěží (vč. 24 VDC motorů
– podklady na vyžádání).
• Aktivní limitace proudu při
spínání kapacitních zátěží
až do 20 000 µF
a při přetížení/zkratu.
• Nastavení hodnoty proudu
v celých číselných hodnotách
pomocí otočného kolečka.
• Spolehlivé odpojení při
přetížení typicky od 1,2×I in
i při dlouhých vodičích či
malých průřezech kabelů.
• Ruční ON/OFF vypínač.
• Jasná indikace stavu pomocí LED, elektronického stavového
výstupu SF nebo signálního výstupu F (bezpotenciální
pomocný kontakt).
• Vstup pro elektronický reset.
• Integrovaný bezpečnostní prvek (fail-safe-element).
• Šířka pouze 12,5 mm/kanál.
• Montáž do patice 17plus a SVSxx.
Více podrobností o novince ESX10-S a dalším sortimentu firmy
E-T-A Elektrotechnische Apparate GmbH získáte u autorizované-
ho zástupce firmy VIENNA-COMPONENTS-TRADING, s.r.o.
p
T + T
T e c h n i k a a t r h
9 / 2 0 1 4
elektrotechnika
l
energetika
l
měření a regulace
128

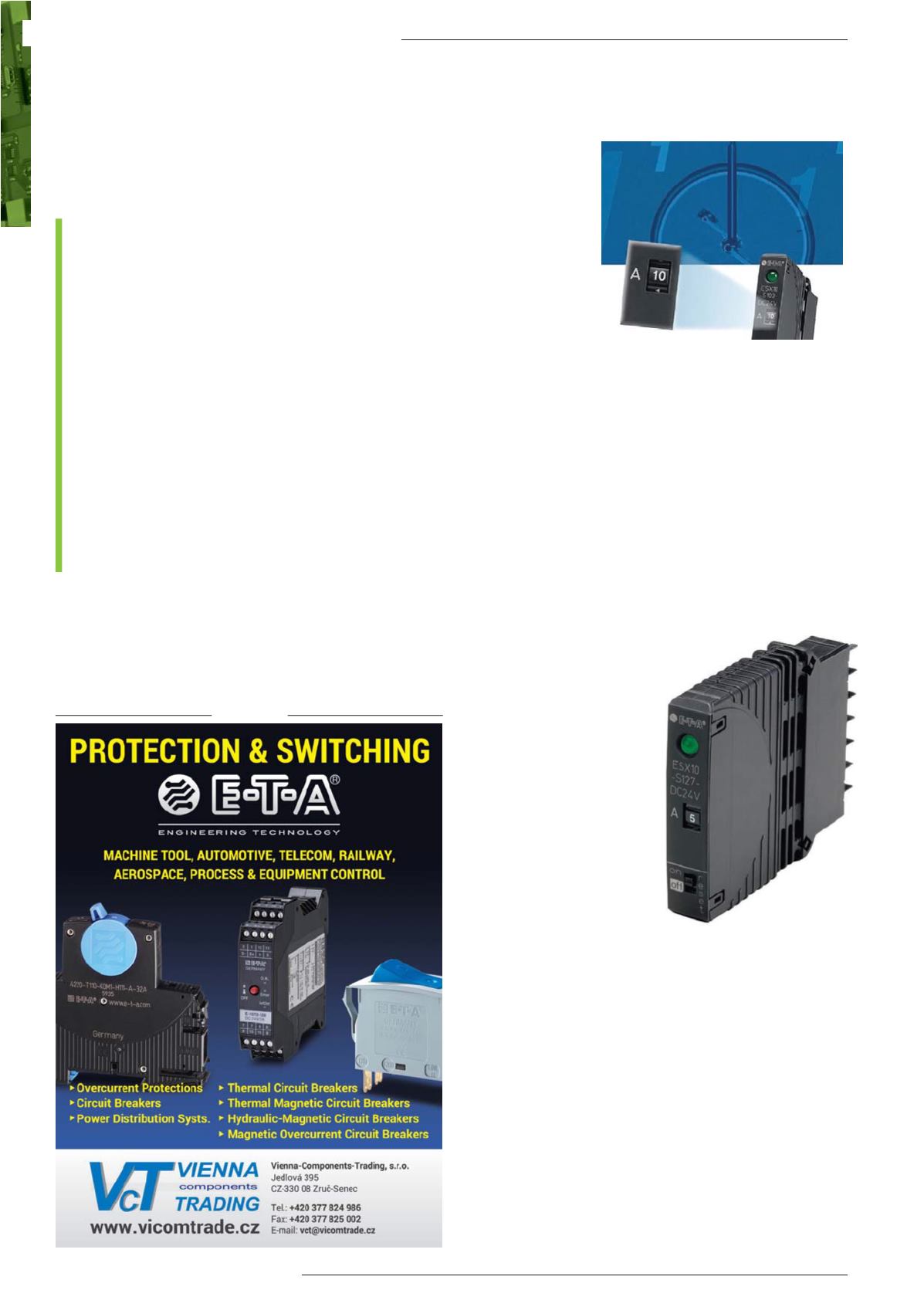

Model ESX10-Sxxx rozšiřuje stávající
produktovou skupinu elektronických
nadproudových ochran. Při šířce
pouhých 12,5 mm zajišťuje selektivní
jištění pro veškeré obvody v průmyslových
aplikacích s pracovním napětím 24 VDC.
Toho je dosaženo kombinací aktivní
elektronické limitace proudu v případě
zkratu a odpojení při přetížení od
1,2 násobku nominálního proudu.
ESX10-S je určen k osazení do patic
řady 17plus a SVSxx, což znamená
rychlou a snadnou montáž řady jističů
pro různé obvodové větve.
