Kuličkové jednotky patří k tradičním prvkům používaným v dopravníkových systémech. Nacházejí uplatnění všude tam, kde je potřeba přesně směrovat, otáčet nebo posouvat díly s minimálním odporem. Ačkoli na sebe většinou nestrhávají pozornost, jejich funkce je v rámci výrobních a logistických procesů klíčová. Umožňují totiž rychlý, plynulý a energeticky úsporný pohyb obrobků ve všech směrech, a to i na komplikovaných nebo víceosých trasách. Díky tomu se používají jak v běžných výrobních linkách, tak ve specializovaných aplikacích s požadavkem na vysokou přesnost vedení. Společnost Elesa+Ganter CZ nyní rozšiřuje jejich nabídku o nové varianty z oceli a nerezové oceli, a to v rámci řady označené GN 509.

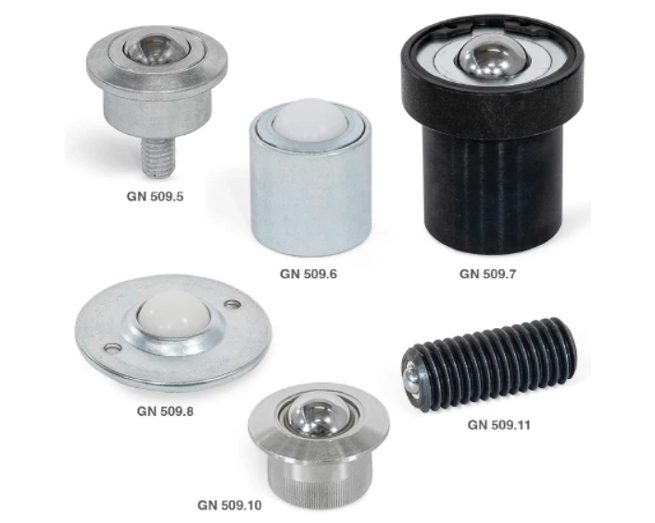

Verze GN 509.5 se upevňuje pomocí závitového čepu na spodní straně tělesa a hodí se všude tam, kde je potřeba zajistit jednotku proti vypadnutí. Vyrábí se buď jako hladký válec, nebo ve verzi s přírubou. Oproti tomu díl GN 509.6 disponuje krátkým závitem uvnitř tělesa. Je určen k montáži shora a díky svému válcovému tvaru se často využívá jako boční vedení.
U kuličkové rolny GN 509.7 je funkčnost rozšířena o integrovanou svislou pružinu, která zajišťuje rovnoměrnější rozložení zátěže mezi více jednotek, tlumí rázy, a zároveň šetří samotné přepravované díly, například při nerovnostech na spodní ploše obrobku. Navíc uživateli nabídne i funkci ochrany proti přetížení. „Pokud dojde k překročení nosnosti, jednotka se zasune a zamezí tak dalšímu pohybu přepravovaného zboží, čímž se zabrání možnému poškození,“ vysvětluje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Jednodušší konstrukci nabízí verze GN 509.8 s tělem z ocelového plechu, které zároveň slouží jako montážní příruba. Tento typ je určený pro nižší zatížení a můžete jej pořídit i s kuličkou z technického plastu POM. Díl GN 509.10 kombinuje nerezovou kuličku s kluzným plastovým ložiskem, což zajišťuje tichý a plynulý chod při menších rozměrech.
Naprosto odlišnou konstrukcí disponuje kuličková rolna GN 509.11, která svým tvarem připomíná odpružený šroub. „Ve špičce se nachází kulička uložená v plastovém kluzném ložisku. Díky tomu může plnit nejen roli kluzného bodu, ale i výškově nastavitelného dorazu,“ představuje další typ těchto dílů pro dopravníkové systémy Ondřej Radosta.
Řada kuličkových rolen GN 509 v současnosti zahrnuje devět konstrukčních variant, které se liší rozměry, nosností, použitými materiály, typem ložiska i způsobem uchycení. To konstruktérům dává větší volnost při návrhu spolehlivého, flexibilního a dlouhodobě funkčního dopravníkového řešení. „Pro výběr a optimální rozmístění jednotek v rámci dopravníku využijte přehledný technický informační list. Obsahuje praktická doporučení, jak při návrhu zohlednit směr pohybu, tření, teplotní odolnost i rychlost dopravníku,“ doporučuje na závěr Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
***
