Posun, či polohování přípravků a systémových komponent jsou součástí každodenní práce ve strojírenství. Elesa+Ganter nabízí kompletní sortiment kluzných jednotek a lineárních vedení, samozřejmostí je také těžké provedení.
Kdykoli je od lineárních vedení vyžadována velká odolnost proti deformaci a ohybu při posouvání předmětů velké hmotnosti, jsou lineární vedení s dvojitou oporou první volbou. Lineární vedení GN 491 a GN 492 jsou normalizované prvky s posuvným systémem jištěným dvěma paralelními trubkami. Tyto produkty umožňují různá nastavení a mohou tak vyhovět vysoce specifickým požadavkům.

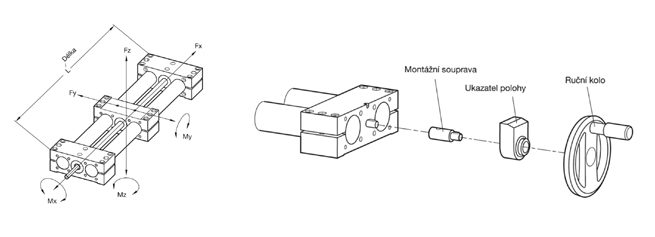

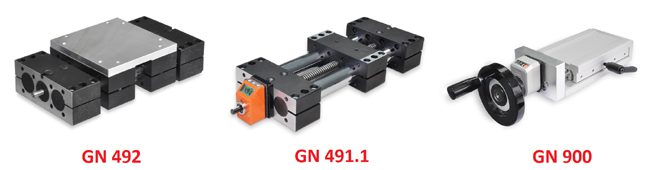

Zatímco lineární vedení GN 491 pracuje s jednou kluznou jednotkou, GN 492 disponuje dvojitou s připevněnou mohutnou deskou. Oba modely pak mohou mít pravotočivou, či levotočivou trapézovou šroubovici na kuličkových ložiscích, která je primárně určená pro manuální pohyb prostřednictvím ručního kola. Nicméně, při vhodném mazání lze použít i motorizované ovládání. Pochromované vodící trubky mají nízké nároky na údržbu a standardně dovolují posun v rozsahu od 100 do 300 mm. Trapézový šroub umožňuje polohovat kluznou jednotku s velkou přesností po 0,2 mm do 300 mm. Obě varianty lineárního vedení disponují velkou variabilitou v možnosti uchycení, respektive fixace. Celou jednotku lze připevnit k základně vertikálně, či horizontálně prostřednictvím průchozích či slepých závitových otvorů (nebo jejich kombinací) na koncových dílech, či na kluzné jednotce. Speciální design umožňuje uchycení pomocí klasického šestihranného šroubu/matice, stejně jako imbusového šroubu s válcovou hlavou. Opakem těchto robustních zařízení je GN 900 pro jemné seřizování lehkých komponent. Novinkou je pak doplňková montážní sada GN 491.1 umožňující uchycení ukazatelů polohy.
Na žádost jsme schopni vyrobit lineární vedení s různě dlouhým trapézovým šroubem, s protisměrnými jezdci apod. Elesa+Ganter tak nabízí produkt který lze přizpůsobit prakticky pro všechny aplikace – a jako vždy ve výjimečné kvalitě.

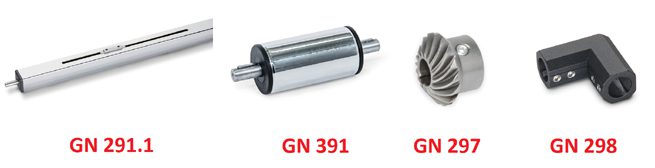

Totéž platí pro jednoduché lineární mechanismy GN 291 GN 292 a GN 293 s jedním nebo dvěma kluzáky, s vodící trubkou standardně v pochromované oceli (na žádost také z nerezové oceli). Vedle lineárních vedení s kruhovým průřezem, nabízí Elesa+Ganter také variantu s čtvercovým průřezem GN 291.1. V mnoha případech potřebujete vytvořit celou sestavu lineárních mechanismů, které je třeba propojovat. K tomuto účelu slouží sada GN 391, GN 297 a GN 298.
Pro více informací, navštivte web www.elesa-ganter.cz
