V řadě průmyslových aplikací najdete různé druhy dveří, krytů, poklopů nebo jiných přístupových prvků ke strojům a zařízením. Takovéto díly je většinou nutné nějakým způsobem zajistit, aby se samovolně nepohybovaly, nebo dokonce uzamknout, aby se zamezilo neoprávněnému přístupu. K tomu slouží různé druhy západek, otočných uzávěrů a západkových zámků, které jsou vybaveny jednoduchým mechanismem zajišťujícím snadné a rychlé otevírání a zavírání. Čemu věnovat pozornost při jejich výběru?

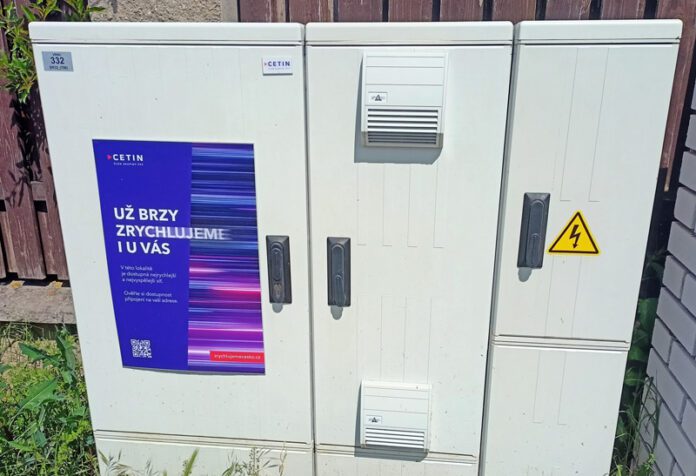

Západky nachází uplatnění v širokém spektru aplikací. Běžně je najdete třeba u rozvodných skříní.
Na trhu najdete široké množství západek určených do průmyslových aplikací. Samotné západky fungují na principu mechanického zaklesnutí, kdy například pružinový jazýček zapadne do protikusu, čímž zajistí spoj. Jde o podobný princip, na kterém funguje zavření běžných dveří, kdy střelka zámku zapadne do otvoru v rámu dveří. Další variantou takovýchto komponentů jsou otočné uzávěry, které zajišťují předmět tak, že se za pomocí ovládacího prvku pootočí západkovou plochou nebo vačkou o zpravidla 90°, která zapadne za zajišťovaný předmět.
Zajišťovací nebo i zamykací funkce?
Západky a otočné uzávěry samy o sobě slouží k mechanickému zajištění dveří, krytů a poklopů, s kterými se často manipuluje. V některých případech, například z důvodu bezpečnosti, se hodí, pokud uživateli nabídnou ještě funkci zámku. Takovým dílům se říká západkové zámky nebo západky s klíčem.
„Při výběru té správné západky se tedy odpíchněte od toho, zda od ní očekáváte pouze zajišťovací funkci, nebo i uzamykací. A zvažte, v jakém typu aplikace bude použita, a podle toho zvolte optimální způsob ovládání a zajišťování,“ přibližuje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Západky a otočné uzávěry bývají vybaveny ovládacím prvkem ve tvaru ručního kolečka, křídlového kolečka, křídlové matice, T-rukojeti, ruční páčky, tlačítka, kliky, madla nebo klíče apod. „Pokud západka bude použita v nestabilním prostředí, vybírejte z těch typů otočných uzávěrů, které jsou určeny pro upínaní. Kromě zavíracího mechanismu poskytují uživateli i přítlačné dotažení a díky tomu jsou odolné vůči vibracím a dá se na ně spolehnout i v náročných provozních podmínkách. V našem sortimentu se například jedná o typy GN 516 nebo GN 116.1,“ radí Ondřej Radosta.

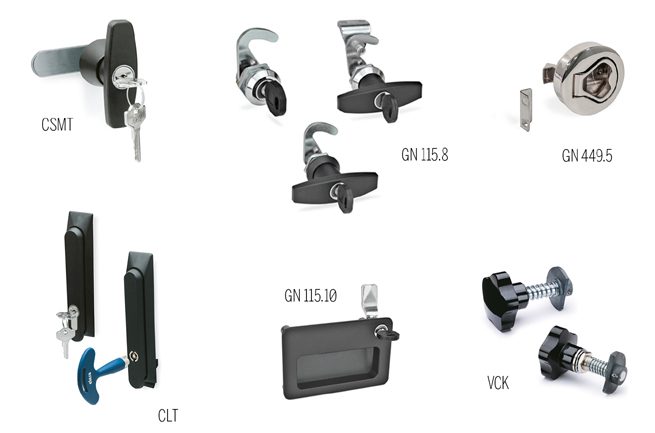

Západky a otočné uzávěry se liší například druhem ovládacího prvku a také tím, zda uživateli nabízí pouze zajišťovací funkci, nebo i uzamykací.
Vystavení západky mechanickému namáhání? Preferujte ty z oceli
Podle prostředí, ve kterém bude západka použita, volte také materiál, ze kterého je vyrobena. Na trhu najdete západky a otočné uzávěry, které jsou celokovové, antikorozní, nebo napůl z plastu a napůl z (nerezové) oceli. Obecně platí, že do těžkých průmyslových aplikací, kde dochází k mechanickému namáhání, nebo jde o prostředí s výskytem vibrací, se hodí zainvestovat do ocelových západek. V případě středního zatížení je možné uvažovat i o západkách z odlitku ze zinkové slitiny. „Ve venkovních aplikacích, nebo těch s výskytem kapalin, soli, chemikálií apod., vybírejte západky z nerezové oceli, technopolymeru, nebo které kombinují tyto dva druhy materiálů,“ říká jednatel společnosti Elesa+Ganter CZ.
Do zdravotnictví nebo potravinářství se hodí ty ze speciálně upravených materiálů
Tento výrobce normovaných dílů zároveň nabízí i speciálně upravené západky, které se hodí do hygienického prostředí, tj. zdravotnictví, potravinářství nebo farmacie. „V takových provozech využijete třeba západky s označením GN 1150, GN 115-IP nebo CMS-CLEAN. Otočné uzávěry GN 1150 a GN 115-IP nabízíme v rámci naší speciální produktové řady Hygienický design. Tyto produkty jsou vyrobeny ze speciálně upravené nerezové oceli a mají utěsněné závity. Zároveň se jedná o konstrukci bez skrytých prostor a mezer a díky tomu se snadno a rychle čistí. Západky CMS-CLEAN jsou zase součástí speciální produktové řady CLEAN. Pro ni je charakteristická bílá barva RAL 9002, plné a celistvé tvary prvků bez dutin, které zabraňují usazování nečistot a usnadňují čistění,“ přibližuje charakter těchto speciálních produktů Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Při výběru těch správných západek, resp. otočných uzávěrů, si dejte pozor také na správný rozměr a způsob montáže. Dbejte na kompatibilitu s tvarem a tloušťkou dvířek či krytů, kde bude západka instalována. Ujistěte se, že západka odpovídá velikosti montážního otvoru, případně že konstrukce západky umožňuje nastavení upínacího rozsahu, například pomocí vačky s nastavitelnou délkou. Využít můžete i normované rozměry a příslušenství, které montáž a přizpůsobení výrazně usnadní.

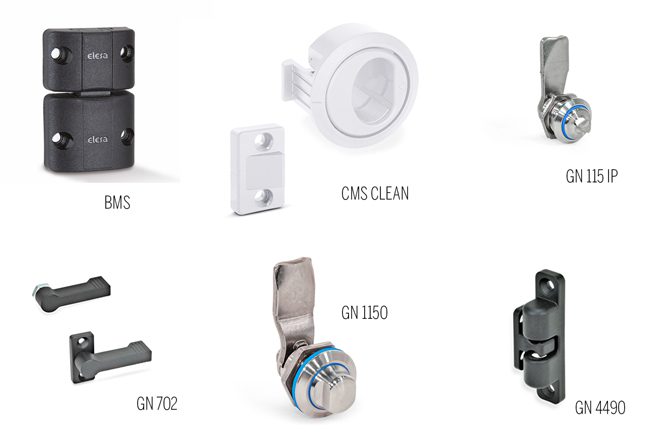

Příklady speciálních západek, jako jsou dveřní západky, kuličkové západky nebo aretační zarážky, a běžných otočných uzávěrů vhodných do hygienického prostředí.
U křídlových dveří zkuste dveřní západky, pro zajištění zásuvek aretační zarážky
Kromě tradičních západek a otočných uzávěrů se vám pro některé aplikace možná budou hodit i jejich specifické typy. Jedním jsou dveřní, resp. nárazové západky, které využijete u křídlových dveří (typicky třeba u různých konstrukcí z hliníkových profilů). Jsou složeny ze dvou částí, které se montují na rám dveří, resp. dveře samotné. K jejich zajištění dojde tak, že obě části do sebe při zavření automaticky zaklesnou. K otevření dveří dochází zatažením za madlo připevněné na dveřích, nebo zvednutím rukojeti umístěné na jedné z částí dveřní západky, případně otočením klíčku, pokud jsou zároveň vybaveny zámkem.
Dalším typem jsou kuličkové západky, které fungují na principu pružinou přitlačované kuličky. Ta se zasouvá do protilehlého otvoru v druhé části konstrukce. Při zavření se kulička zatlačí dovnitř, a když dosedne na správné místo, vyskočí zpět a mechanicky zafixuje spoj. Při otevření je potřeba vyvinout mírnou sílu, která kuličku opět zatlačí zpět dovnitř.
V aplikacích, které nejsou vystaveny dynamickému zatížení, a jejich úkolem má být udržení uzavřených zásuvek, u nichž by mohlo dojít k samovolnému otevření třeba při působení vibrací nebo na nerovné ploše, se hodí použít tzv. aretační zarážky.
