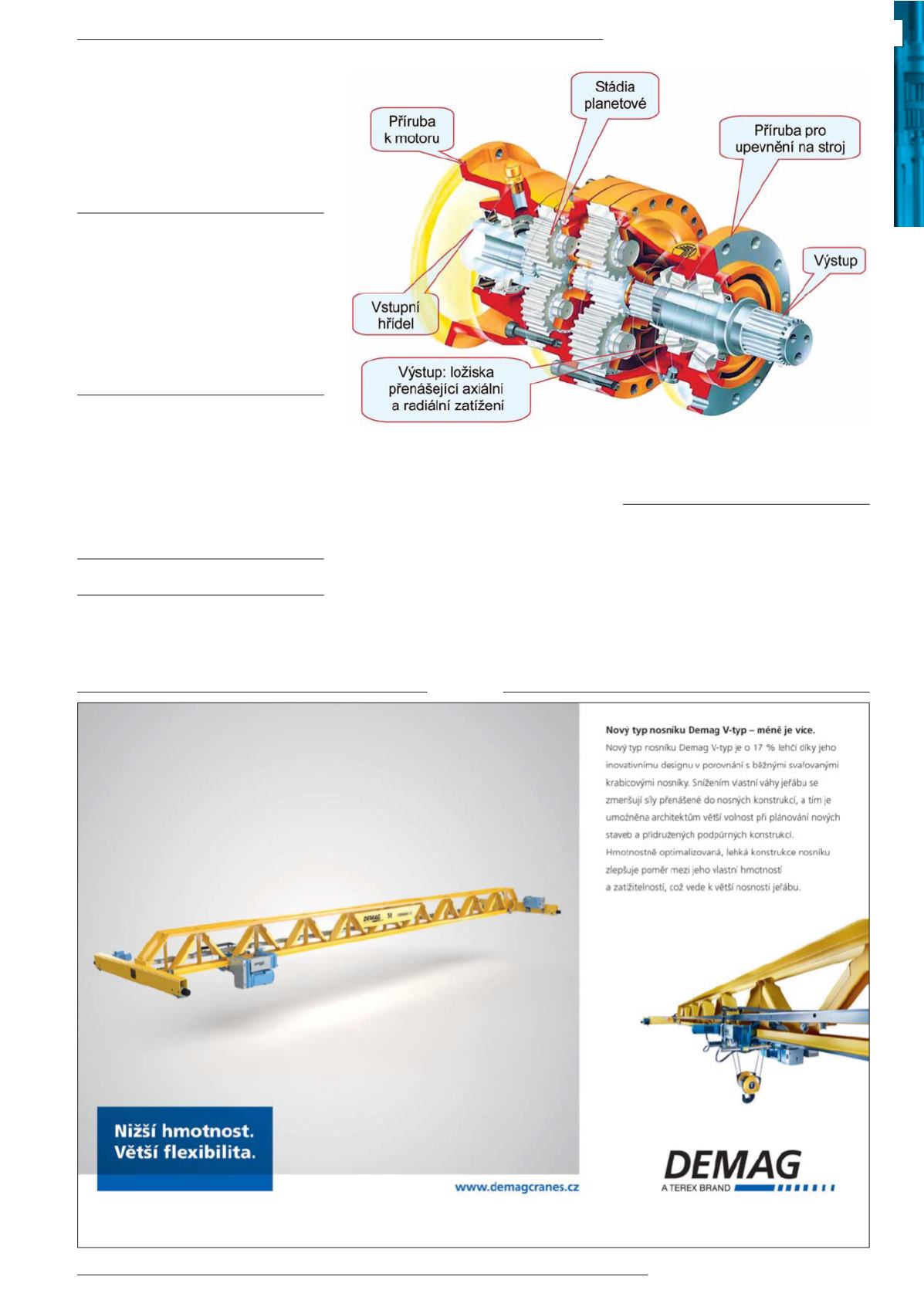

uvedeny k relaci pro 4pólové motory
n1=1 400 otáček/min).
Lze zvolit i nejmenší velikost servisního
faktoru převodovky je-li to nutné. Všech-
ny údaje v katalogu se vztahují k teoretic-
ké životnosti 10 000 hodin.
3. Volba poměru vzhledem k (M2)
d
V závislosti na hodnotě kroutícího mo-
mentu je možno zvolit velikostně menší
převodovku, pokud je vstupní rychlost
n1 = 1400 min
-1
(4pólový), nahrazena ot.
n1 = 900 min
-1
(6 pólů) nebo n1 = 500 min
1
(8 pólový). Jeli požadavek na životnost
větší než 10 000 hodin, je nutné zvětšit
hodnotu servisního faktoru.
4. Radiální zatížení (R1 a R2)
d
Přípustné radiální zatížení je funkcí vzdá-
lenosti X od hřídele. Přípustné radiální za-
tížení je definováno jako funkce zatížení
ložisek, na vymezenou vzdálenost od zatí-
žení k hřídeli. Rameno hřídele nemá žád-
ný vliv na toto zatížení.
5. Jmenovitý krouticí
moment série 300
d
Tepelný výkon
d
Tepelný výkon (Pt) je vyjádřen jako množ-
ství tep.energie, která se plynule přenáší
při vstupních otáček n1 = 1400 ot/min
a okolní teplotě 20 °C. Její hodnoty jsou
uvedeny v katalogu. Pro jakoukoliv jinou
práci, parametr je možné opravit pomocí
následujícího vzorce:
Pr1 < Pt * ft * fv
Pr1= hodnota vstupního výkonu na
vstupní hřídeli [kW]
ft = teplotní koeficient (v závislosti na
teplotě okolního prostředí, pracovním
cyklu)
fv = součinitel rychlosti (v závislosti na
vstupní rychlosti na převodovce)
Pokud je tato hodnota P t větší než vý-
kon absorbovaný z tepelné energie, je
nutné použít pro provoz převodovky po-
mocný chladicí systém.
Obecně lze stanovit
d
Výměník tepla vzduch-olej je definován
vztahem zobrazeným jako TRASMITAL
„CR” – Externí ventilátor.
Množství rozptýleného tepla je vyjádřeno
vzorcem:
Q = 859,8 * (Pr1 - Pt) * (1 - µ) [kcal/h]
µ = účinnost převodovky.
Odpovídající množství oleje, které je tře-
ba do oběhu:
pokračování
