Společnost SEW-EURODRIVE vyrábí pla-
netové převodovky už od devadesátých
let minulého století. V letech 2008 až
2010 prodělaly tyto převodovky rozsáh-
lou modernizaci, která měla za cíl zlepšit
jejich vlastnosti a rozšířit počet stavebních
velikostí na jedenáct.
Výsledkem tohoto snažení je současná
řada označovaná jako P.002–P.102. Velký
rozsah jmenovitých krouticích momentů
od 24 kNm do 500 kNm, rozsah výkonů
elektromotorů od 0,75 kW do 200 kW
a rozpětí převodových poměrů od 140 do
4 000 dává možnost použít tyto převo-
dovky ve všech průmyslových odvětvích.
Nejčastěji je můžete potkat v těžkých pro-
vozech tepelných elektráren a tepláren,
v chemickém průmyslu, v cementárnách
a vápenkách, cihelnách a sklárnách, v me-
talurgii železných i neželezných kovů,
v povrchových dolech a lomech, v přísta-
vech, cukrovarech, v čistírnách odpad-
ních vod, v automobilovém průmyslu.
Naše planetové převodovky zde pohání
dopravníky paliva a vynašeče popela, filt-
ry, sušiče a rotační pece, dehydrátory,
kalolisy, míchadla, drtiče, zdvihy stavidlo-
vých mechanizmů, pojezdy a zdvihy jeřá-
bů, otoče rypadel a zakladačů.

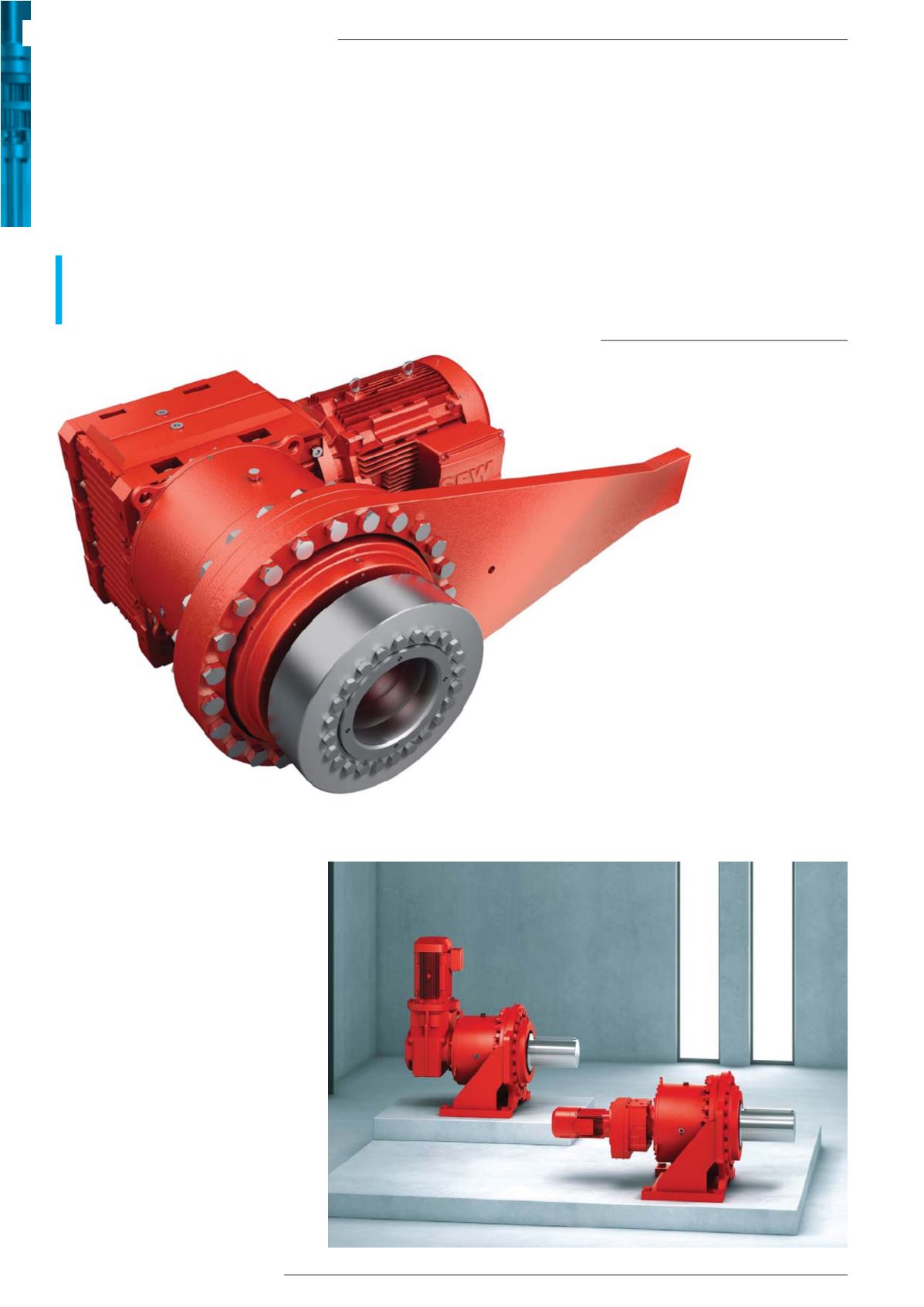

Konstrukce převodovky
d
Společným znakem našich převodovek je
kombinace dvou planetových stupňů
umístěných ve společné skříni a převodo-
vého motoru, který je s planetovou skříní
spojen přímo. Podle požadovaného zá-
stavbového prostoru
je možné použít čelní
a nebo kuželočelní
převodový motor. Ten
může být samozřejmě
vybaven spoustou dalšího
vybavení – brzdou, cizím
chlazením, čidly polohy, u moto-
rů do 4 kW dokonce integrovaným
frekvenčním měničem. Pokud není žá-
doucí použít převodový motor, je možné
použít vstupní adaptér s válcovou hřídelí,
na kterém může být připevněna řemenice
klínového převodu, pružná spojka, hydro-
motor atd. Velkou výhodou, která je
umožněna konstrukcí planetové skříně, je
řada možností, jak zachytit reakci od krou-
ticího momentu. Obvyklá patková skříň
může být snadno nahrazena momento-
vou pákou, nebo nejjednodušším příru-
bovým provedením. Požadavky průmyslu
také splňuje škála provedení výstupního
hřídele. Zde může být použita obvyklá plná
T+T
T e c h n i k a a t r h
9 / 2 0 1 4
automatizace
l
převody
l
pohony
104
Planetové převodovky
ŘADY P.002–P.102
od společnosti SEW-EURODRIVE
Všude tam, kde potřebujete pro pohon zařízení velké
krouticí momenty a malé rychlosti, můžete použít
planetové převodovky naší řady P.002–P.102.
