Otočná restaurace Alpines s pohony Demag

Díky pohonné technice Demag byla na vyhlídkové hoře „Hoher Kasten“ ve Švýcarsku otevřena otočná restaurace. Rotační pohyb restaurace je zajištěn otočným elementem zakotveným v zemi a umožňuje jednu otáčku kolem vlastní osy za hodinu. Kompletní technologii pohonu – od kol až po frekvenční měnič – pochází z dílny Demag. Průměr otočného disku, který je tvořen z kruhových jeřábových kolejnic a ocelového věnce nesoucího dřevěnou podlahu, činí 14,5 m. Konstrukce je nesena 24 kolovými bloky velikosti DRS 200 uspořádanými v kruhu, které jsou pevně zakotveny v betonovém základu. Šest kolových bloků DRS 112 funguje jako boční vedení.

Otočná restaurace Alpines s výhledem na horyJiž samotný princip konstrukce jednotek pohonů Demag zaručuje minimální hluk během každodenního provozu. Navíc byly instalovány zvukově izolační pěnové desky a jednotky pohonů byly dokola osazeny trvalým grafitovým mazáním. Separaci mezi dřevem a ocelí zajišťuje fólie. Úzká přechodová štěrbina mezi vnitřním a vnějších kruhem je izolována kartáčovým těsněním.

Potřebný pohyb otočného prvku zajišťuje 6 plochých dvojitých převodovek s brzdovými motory, jejichž otáčky byly redukovány přesně na potřebnou velmi nízkou rychlost pojezdu. Patentovaná momentová opěrka ploché převodovky zajišťuje přenos točivého momentu mezi kolovým blokem a motorem s převodovkou bez vyvíjení radiálních sil. To snižuje zatížení hnací hřídele a prodlužuje její životnost. Šest motorů pohonů je centrálně řízeno frekvenčním měničem Demag Dedrive Compact, který při modulované frekvenci 16 kHz vyvíjí velmi nízké hlukové emise a umožňuje plynulé nastavení rychlosti.

www.demagcranes.cz

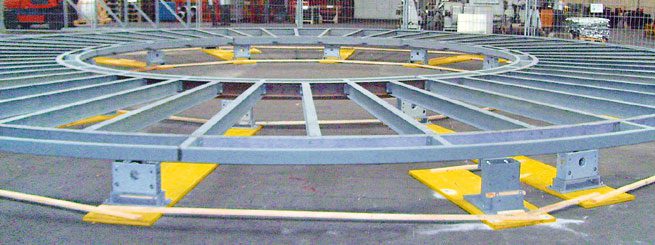

Otočná plošina restaurace s pohony Demag
