GibbsCAM 2015 představuje svoji novou technologii Univerzální kinematický stroj (UKM). GibbsCAM s technologií UKM byl vyvíjen pro další zjednodušení programování, poskytnutí flexibility pro snadnou podporu kinematiky nejpokročilejších CNC obráběcích strojů a přesnou simulaci všech komponent i funkcí stroje.

GibbsCAM-1


GibbsCAM 2015 nabízí významná vylepšení v celé produktové řadě, od vytváření geometrie po strategie dráhy nástroje, a také vylepšení v oblasti nástrojů včetně integrace knihovny nástrojů Adveon. Pro detailnější vysvětlení lze k vybraným novinkám a změnám
ve verzi 2015 najít odkazy na krátká videa v anglické verzi (celkový přehled viz https://youtu.be/re5s5WkKdKQ).

OBECNÁ VYLEPŠENÍ SYSTÉMU
· Přepracovaná Tabulka nastavení se skupinou záložek, které se přizpůsobují kontextu.
· Uživatelské barvy, které se dají editovat výběrem, zadáním hodnot RGB nebo načtením barevné palety (viz video https://youtu.be/JgXrf0R_5TM).
· Typ hladiny (obalená/neobalená geometrie součásti, vytažený nebo otočený polotovar součásti) se nyní zobrazuje v seznamu hladin.
· Reportér nyní umí přímo zapisovat soubory *xlsx bez nutnosti použití Microsoft Excel.
· Nová funkce Zabalit a poslat pro snadné a kompletní sdílení součástí a nastavení prostřednictvím automatického vytvoření souboru balíku obsahujícího součásti GibbsCAM a všechny přidružené soubory nezbytné pro správné spuštění na jiném počítači (viz video https://youtu.be/rK9KG2zqYzM).

PRODUKČNÍ FRÉZOVÁNÍ A SOUSTRUŽENÍ
· Nová funkce v menu Geometrie Vytyčit konturu umožňuje vytváření obrobitelné kontury z řetězce protínajících se přímek a kružnic (viz video
https://youtu.be/8UuT7-ABAvw).
· Upravovat lze křivky s novou funkcí Upravit křivku přetažením uzlů a řídicích bodů (viz video https://youtu.be/I00qQAgA2rw).
· Vylepšená možnost definice nástroje, obsahující nové ikony a dynamické 3D zobrazování nástrojů a držáků nástrojů (viz video https://youtu.be/FZKBTSaioiQ).

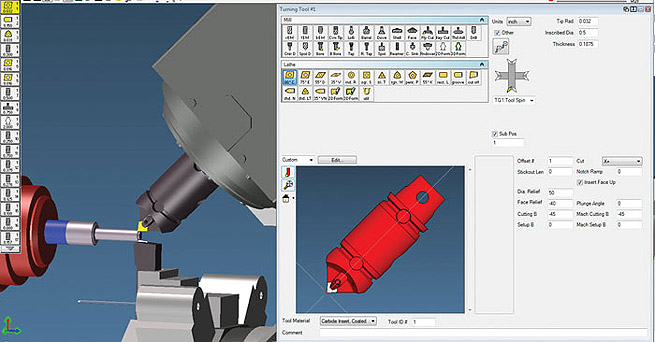

Vylepšená možnost definice nástroje
GibbsCAM-obr8


· Nové typy frézovacích nástrojů: soudečkový, rybinový, konvexní a 3D tvarové nástroje (z trojrozměrných modelů).
· Nové soustružnické nástroje: 75° destička (ISO typ E) a 3D tvarové nástroje
(z trojrozměrných modelů).
· Pro všechny frézovací nástroje jsou nyní podporovány rovné, zkosené a osazené dříky.
· Integrace s Adveon (viz video https://youtu.be/PWQj3crhgLY) s knihovnou nástrojů Sandvik Coromant umožňuje importování obráběcích nástrojů ze systému Sandvik a kteréhokoliv dalšího výrobce, který je v souladu s normou ISO 13399.
· Funkce modulu Vyvrtávání po šroubovici jsou nyní integrovány do procesu Díry.
· Vylepšení funkcí Vyvrtávání po šroubovici a Díry frézování.

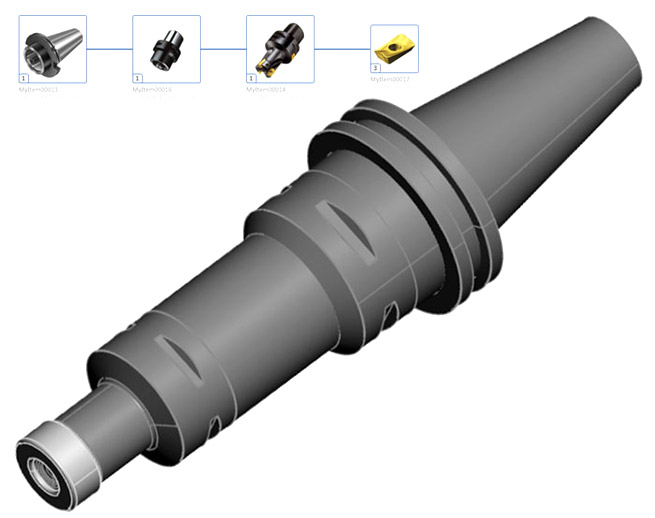

Knihovna nástrojů Adveon
GibbsCAM-obr3


VOLUMILL
· Nově podporování předvrtání.
· Nová strategie Zpět a Vpřed.
· Dráhu výpočtu nástroje lze nyní zpracovávat na pozadí.
· Možnost zadat minimální posuv.
· Předcházení kolizím s držáky nástrojů a dříky nástrojů (viz video https://youtu.be/cS_pIJHWqAI).

2.5D TĚLESA
· Vylepšení Správce děr.
· Vylepšení Prvek - Díra v dialogu procesu Díry.
· Vylepšená podpora složených děr s několika rovnými/zkosenými/závitovanými segmenty.
· Funkce modulu Vyvrtávání po šroubovici je nyní integrována do procesu Díry.
· Zlepšená struktura dat, provázanost a rozpoznání prvků.
· S dírami se nyní pracuje jako s plně asociativními prvky těles nezávislými na geometrických bodech a hladinách.
· Větší podpora importovaných prvků typu díra: Díry importované ze SolidWorks, Solid Edge, Autodesk Inventor a CATIA V5 jsou nyní plně asociativní prvky.
· Prvky typu díra, včetně složených děr, lze snadno editovat pomocí nového interaktivního Editoru děr (viz video https://youtu.be/u8ft_TiGpgY).
· Podpora nástrojových bloků (bloky, adaptéry, držáky nástrojů, pravoúhlé a nastavitelné hlavy a sdružené nástroje) v knihovně nástrojů.
· Podpora upínek včetně knihovny upínek (viz video https://youtu.be/VWNQyjFSMKw).

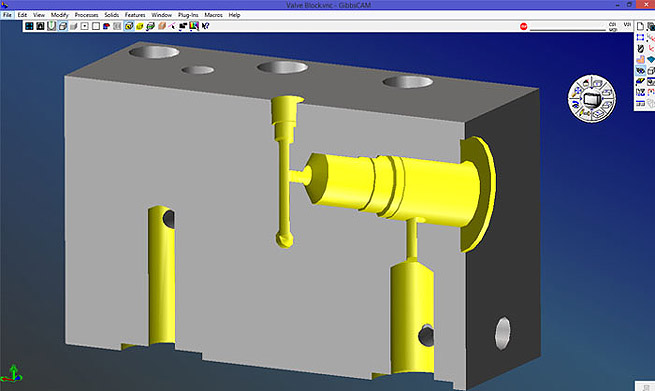

Vylepšení správce děr
GibbsCAM-obr7


5OSÉ FRÉZOVÁNÍ
· Přehlednější a jednodušší rozhraní 5osého vrtání.
· Vylepšená podpora postprocesorů pro vrtací cykly, včetně podpory vrtání v 5 osách.

MULTIFUNKČNÍ OBRÁBĚNÍ (MTM)
· Podpora nástrojových bloků (bloky, adaptéry, držáky nástrojů, pravoúhlé a nastavitelné držáky) v knihovně nástrojů.
· Podpora upínacích prvků (sklíčidel, koníků, lunet a ostatních upínacích prvků) včetně knihovny.

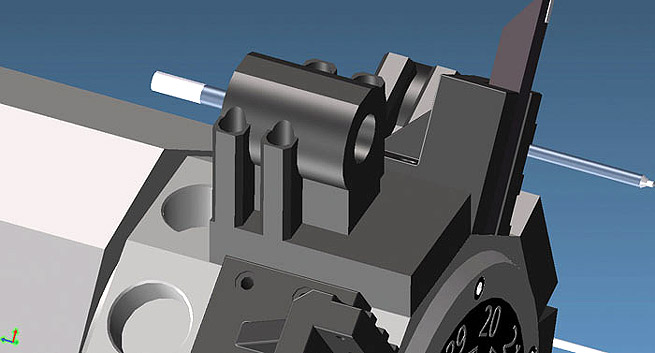

Pokročilé nástroje
GibbsCAM-obr5


· Zjednodušení programování pomocí snadného a přesného umísťování a orientování nástrojů.
· Příprava NC programů pro obráběcí stroje MTM je snadnější a simulace MTM strojů je přesnější.
· Vylepšené funkce synchronizace více kanálů u strojů MTM poskytují větší možnost řízení pohybu nástroje.
· Podpora dlouhotočných CNC soustruhů (viz video https://youtu.be/etZ2CP2hN-o).
· UKM umožňuje lepší možnost řízení pohybů dlouhotočných CNC soustruhů mezi operacemi a poskytuje plnou podporu činnostem při přípravě NC programů, jak oje synchronizace os a spojené vrtání, a plně podporuje simulaci stroje (viz video https://youtu.be/ipU90Fuv5H4).

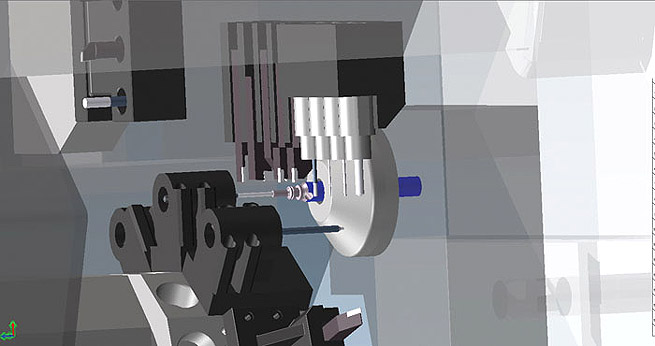

Dlouhotočné soustruhy
GibbsCAM-obr2


Od verze GibbsCAM 2015 jsou plně podporovány i ostatní konfigurace komplexních MTM strojů. Jedná se o stroje jako: frézovací-soustružnické stroje s otočným stolem, vícekanálové nesoustružnické stroje, jako jsou například frézky s několika stoly a několika nástrojovými hlavami a frézky s pevnou lunetou nebo výměníkem palet, a vícevřetenové soustruhy.

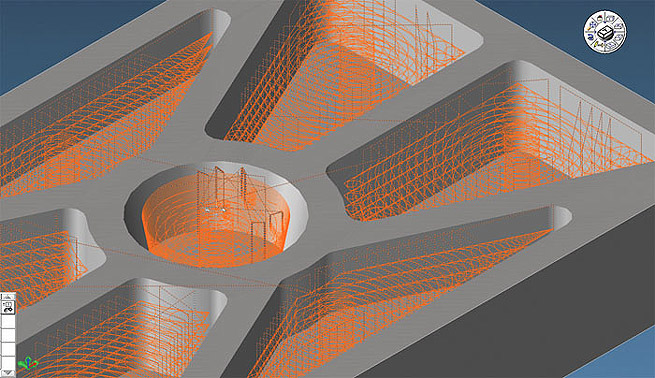

Nové funkce vysokorychlostního obrábění
GibbsCAM-obr4

SIMULACE STROJE
· Vykreslování a simulace jsou přesnější, úplnější a výkonnější (viz video https://youtu.be/P2EblL8yU-A).
· K dispozici jsou pokročilé nástroje pro kompletní simulaci všech pohyblivých komponent CNC stroje.
· Vylepšená lišta simulace. Nové Stopy a Náhledy pro přizpůsobené monitorování všech klíčových podmínek vykreslování.

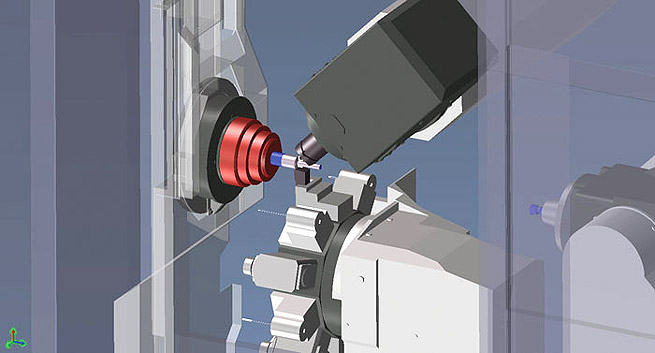

Přesná simulace stroje
GibbsCAM-obr6


OBRÁBĚNÍ NA POLOHOVACÍCH OTOČNÝCH STOLECH (TMS)
· Nové strategie sledu obrábění pro optimalizaci použití otočných os Minimalizace rotací (viz video https://youtu.be/y5fLT22QyoI).
· Vlastní rozmístění, neomezované jednotnou mřížkou, je nyní k dispozici pro rozmístění součástí (viz video https://youtu.be/tM8NACMp1VQ).
· Nyní lze zadat různé bezpečnostní vzdálenosti při přecházení mezi souřadnicovými systémy se stejným rotačním úhlem (osa B).

Pro zákazníky v České republice a na Slovensku bude verze technologického CAD/CAM software GibbsCAM 2015 uvolněna na začátku listopadu 2015 plně v českém jazyce.
Firma technology-support s.r.o. působí na českém a slovenském trhu především v oblasti služeb
a CAD/CAM dodávek pro uživatele, výrobce a prodejce CNC obráběcích strojů od roku 2003. Během této doby firma získala řadu stálých a spokojených zákazníků. Věříme, že za úspěchem firmy stojí mimo jiné snaha nebýt pouze jednorázovým dodavatelem určité technologie, ale být především partnerem, nabízet řešení problémů, s nimiž se uživatelé při své práci setkávají.
Vedle CAD/CAM řešení GibbsCAM a CimatronE je součástí našeho portfolia i CAD řešení ZW3D, vysokotlaké a velkoobjemové chlazení ChipBLASTER a také řešení pro zasíťování CNC strojů, správu výrobní dokumentace a monitoring výroby CIMCO. Samostatnou aktivitou je nabídka školení
a rekvalifikačních kurzů pro obsluhy a programátory CNC obráběcích strojů a CAD konstruktéry.
