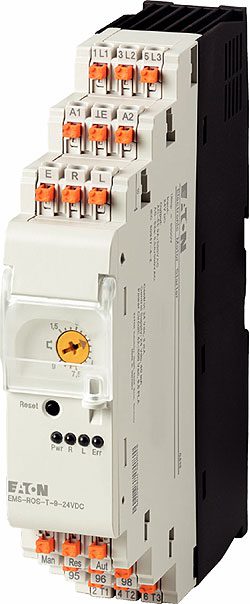

Nová řada multifunkčních elektronických motorových spouštěčů (EMS) s integrovanou ochranou motoru od společnosti Eaton Elektrotechnika s.r.o. spojuje čtyři funkce v jediném přístroji: přímý rozběh (DOL – Direct On Line), spuštění s reverzací, ochranu motoru a nouzové zastavení motoru. Zdířková technologie zapojení minimalizuje čas spojený s instalací až o 60 % a hybridní technologie spínání založená na polovodičích zvyšuje životnost EMS až desetinásobně v porovnání s klasickými elektromechanickými stykači.
Čtyři funkce v jednom zařízení
Multifunkční elektronické motorové spouštěče (EMS) jsou určeny pro motory s výkonem od 0,06 do 3 kW. EMS sdružují v jediném zařízení čtyři funkce: přímý rozběh (DOL – Direct On Line), spuštění s reverzací, ochranu motoru a nouzové zastavení motoru podle kategorie 3 (ČSN EN 13849-1).
Minimální montážní rozměry
Díky minimální montážní šířce zařízení, která je 30 mm, je optimalizováno využití prostoru v rozváděči. Ve srovnání s konvenčními motorovými spouštěči a elektromechanickými stykači se také výrazně snižují nároky na kabeláž (až o 60 %) a podíl požadovaných hardwarových součástí je nižší až o 70 %. Minimální konstrukční rozměry multifunkčního spouštěče korespondují s trendem zmenšujícího se prostoru v rozváděčích.
Zdířková technologie urychluje zapojení a zvyšuje ochranu kontaktů
Při zapojování vodičů do svorek využívá Eaton zdířkovou technologii, a to jak pro silové, tak pro ovládací svorky. Vodiče se jednoduše zasunou do svorky bez použití jakýchkoliv nástrojů, čímž se snižuje čas potřebný pro zapojení spouštěče ve srovnání s klasickými šroubovými svorkami až o 60 %. Zdířkové zapojování současně přináší doplňkovou ochranu kontaktů před mechanickými vibracemi samotného spouštěče. Odpadá jakékoli následné utahování, které je vyžadováno u šroubových svorek.
Integrovaná hybridní technologie spínání prodlužuje životnost
Integrovaná hybridní technologie spínání založená na polovodičích, ve spojení s robustními reléovými kontakty, zajišťuje, že spínací funkce EMS takřka nepodléhá opotřebení. Polovodiče totiž snižují zatížení reléových kontaktů při ovládání motoru. EMS má životnost až 30 milionů sepnutí a nabízí tak díky své elektronice až desetkrát vyšší životnost než u klasických čistě mechanických spínačů. Ve vypnutém stavu odpojuje EMS motor od všech přívodů třífázové sítě pomocí přídavných kontaktů.
Ochrana proti přetížení s integrovanou detekcí výpadku fáze
EMS se dodávají s elektronickou ochranou proti přetížení, pracující v širokém rozsahu, a s integrovanou detekcí výpadku fáze podle IEC 60947. Ochrana proti přetížení je implementována ve dvou charakteristikách: CLASS10 a CLASS10A. Elektronický spouštěč motorů nabízí ochranu až do hodnoty motorového proudu 4 A s pomalejší charakteristikou vypínání podle CLASS10 (což umožňuje častější spínání motoru, aniž by došlo k aktivaci ochrany proti přetížení). Při hodnotách proudu vyšších než 4 A je motor chráněn podle vypínací charakteristiky CLASS10A. Hodnotu proudu motoru lze nastavit přímo na spouštěči. V kombinaci s pojistkami snese spouštěč zkratový proud až 50 kA s koordinací typu 1.
Univerzální průmyslové použití
EMS jsou uvedeny ve dvou verzích, a to provedení AC-53A umožňující pokrytí proudového rozsahu 0,18 – 6,5, a provedení AC-51, které umožňuje pokrytí až do 9A. Spouštěč je tak vhodný pro univerzální průmyslové použití, zejména ve strojírenství, při manipulaci s materiály, v logistických systémech nebo v balicích strojích.
