Společnost Bender, přední světový výrobce přístrojů pro elektromobilitu, uvedl na trh nový regulátor nabíjení ICC1314, který ve spojení s výkonovým modulem řady IPM tvoří kompletní elektroniku střídavé nabíjecí stanice. Oba komponenty zajišťují nejen řízení nabíjecího procesu, ale také vlastní výkonové spínání nabíjecího obvodu.

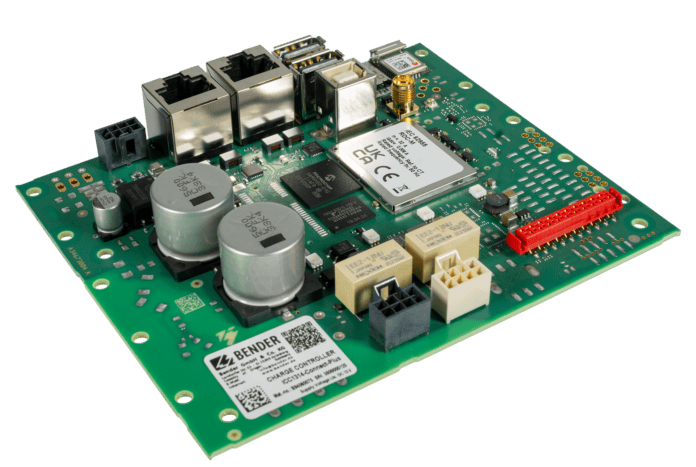

Nový regulátor nabíjení ICC1314
Řídicí jednotka pro nabíjecí stanice ICC1314 rozšiřuje velmi úspěšnou řadu regulátorů CC613. Hlavním rozdílem ve srovnání se stávajícími přístroji řady CC613 je mechanické provedení – regulátory nabíjení ICC1314 se dodávají bez krytu, tj. v provedení desky plošného spoje. Toto řešení poskytuje ještě větší variabilitu při mechanickém návrhu nabíjecí stanice.

Regulátor nabíjení ICC1324 je navržen podle normy IEC 61851-1 (Systém nabíjení elektrických vozidel) a může být nasazen v jednofázových i třífázových sítích. Regulátor má integrovány komunikační protokol OCPP 1.6 pro systémy správy a řízení nabíjecích stanic. Pro účely komunikace s elektrickými vozidly lze kromě rozhraní CP/PP využít i protokol PLC (PowerLine Communication) dle standardu ISO 15118.

K bohaté výbavě komunikačních rozhraní dále patří dvě ethernetová rozhraní, 3 x rozhraní USB, vestavěný WiFi modem a volitelně 4G modem. Regulátor nabíjení ICC1314 umožňuje připojit řadu elektroměrů různých výrobců, a to jak protokolem Modbus TCP, tak Modbus RTU. Přístroj rovněž podporuje komunikační profily EEBUS.
Řídicí jednotky ICC1314 lze dále rozšířit o uživatelská rozhraní řady HMI. Tyto moduly obsahují RF ID čtečku a LED signalizaci.
Regulátory nabíjení jsou dostupné ve čtyřech různých provedení, která se liší výbavou na úrovni rozhraní (Ethernet, LTE modem, WiFi modem a možnost řízení jednotlivých fází).

Výkonový modul řady IPM
Výkonový modul řady IPM obsahuje vlastní výkonový prvek (stykač) o jmenovitém výkonu 22 kW. Dále je jeho součástí obvod pro detekci reziduálního proudu 6 mA DC podle normy IEC 62955, ochrana proti přepětí a integrovaný zdroj 12 V DC. Tento zdroj slouží pro napájení regulátoru nabíjení ICC1314. Výkonový modul rovněž zajišťuje další bezpečnostní funkce nabíjecí stanice jako je kontrola připojení k PE vodiči, detekce sledu fází a nouzové odblokování nabíjecího kabelu v případě výpadku napájení.
Integrovaná funkce Weld-Check umožňuje detekovat slepení kontaktů integrovaného stykače.

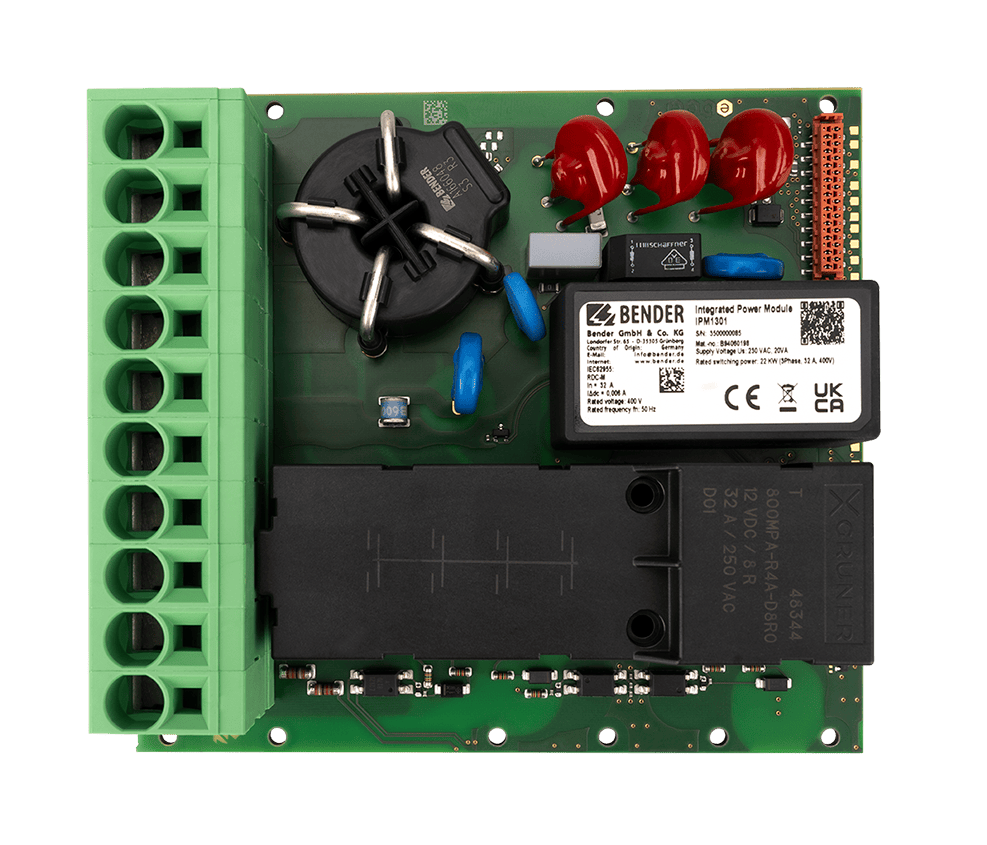

Výkonový modul IPM1300

Výkonové moduly řady IPM jsou dostupné ve třech hardwarových modifikacích, které jsou přizpůsobeny jednotlivým variantám regulátorů nabíjení.

Výkonový modul ve variantě IPM1401 umožňuje řízené spínání jednotlivých fází, což je užitečné při kombinaci regulátoru nabíjení a fotovoltaického zdroje.

Uživatelská rozhraní HMI140 a HMI150
K dalšímu, již volitelnému příslušenství, patří uživatelská rozhraní HMI140 a HMI150.

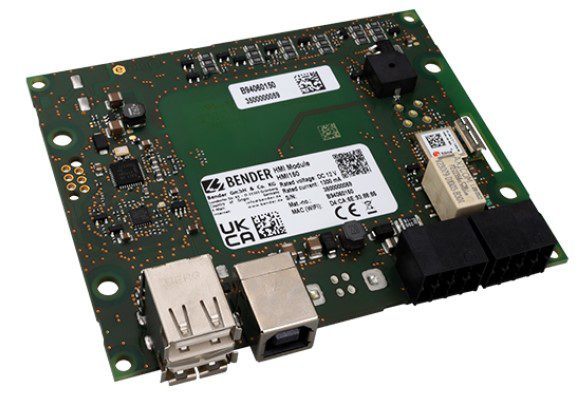

Uživatelské rozhraní HMI150

Uživatelské rozhraní HMI140/HMI150 se k regulátoru nabíjení ICC1324 připojuje prostřednictvím rozhraní USB a obsahuje vše potřebné pro autorizaci nabíjení pomocí RFID karet.
Modul HMI140 obsahuje RFID čtečku, LED diody pro signalizaci provozních stavů a rovněž digitální vstup a reléový výstup 15 V. Modul HMI150 je dále rozšířený o vestavěnou WiFi a USB komunikaci, akustický bzučák a svorky pro připojení externích LED.

Dynamická správa zátěže
Regulátor ICC1314 nabízí unikátní funkcionalitu vyvinutou společností Bender, a to dynamickou správu zátěže. Jeden přístroj může řídit až 250 nabíjecích míst v souladu s požadavky na nabíjení z jednotlivých vozidel. Řídicí software umožňuje rozdělit nabíjecí proudy mezi jednotlivé fáze s cílem minimalizovat proudové špičky a nesymetrii zatížení. Na základě dat z připojeného elektroměru systém zohledňuje i celkový příkon přívodního vedení a spotřebu dalších zátěží v dané lokalitě (např. hotel nebo čerpací stanice s vlastními nabíjecími stanicemi).

Doživotní upgrade v ceně přístroje
Společnost Bender průběžně aktualizuje firmware dodávaných regulátorů, přičemž všechny budoucí verze firmware jsou zahnuty v ceně přístroje. Regulátor tak může být doplněn o nové funkcionality vytvořené na základě budoucích požadavků zákazníků nebo v souvislosti se změnami implementovaných protokolů nebo technických norem. Aktualizaci firmware lze provést jak v místě instalace (připojením flash disku do USB rozhraní), tak i vzdáleně po ethernetu.

Certifikace Plug&Charge
Sestava regulátoru nabíjení ICC1314 s výkonovým modulem řady IPM je certifikována pro službu Plug&Charge.

Funkcionalita Plug&Charge je definována standardem ISO15118 a umožňuje automatickou autentizaci elektromobilu na nabíjecí stanici. Díky technologii automatického ověřování mezi elektromobilem a nabíjecí stanicí mohou řidiči připojit a nabíjet svůj elektromobil okamžitě – bez nutnosti použít aplikaci v chytrém telefonu nebo RFID kartu. Automatická identifikace zahrnuje celý proces nabíjení, od ověření a zahájení až po fakturaci.
