V solární tepelné elektrárně Gemasolar v jižním Španělsku zajišťuje 5 300 nezničitelných pohonných jednotek od společnosti NORD, aby obrovský les zrcadel vždy vrhal co nejvíce slunečního světla na věž ve svém středu. Solární věž, elektrárna Gemasolar, s nominálním výkonem 19 MW je navržena tak, aby produkovala 110 GWh elektřiny ročně. Vystačí pro zásobování 30 000 domácností a snižuje emise CO2 přibližně o 40 000 tun ročně. NORD DRIVESYSTEMS vybavil každý z heliostatů v systému dvěma robustními motory s převodovkou. Ty spolu s řídicí technologií garantují, že zrcadla zůstanou optimálně nastavena ke slunci. Obrovské pole čítá celkem 2 650 zrcadel a tedy 5 300 motorů s převodovkou NORDBLOC.1 od společnosti NORD.
Požadavky projektu

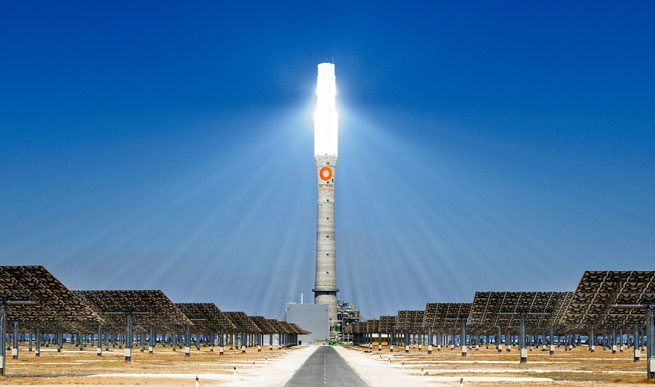

Elektrárna Gemasolar v jižním Španělsku je jednou z prvních svého druhu. Systém obsahuje celý les těchto zrcadlových prvků rozmístěných kolem věže na ploše 185 hektarů, které odrážejí sluneční paprsky na absorbér instalovaný v horní části věž. Obrovské teplo – „koncentrovaná solární energie“ (CSP) – se předává kapalině cirkulující věží. Ohřívané médium zabezpečuje prostřednictvím výměníku tepla výrobu elektřiny pomocí připojené turbíny. Systém umožňuje část energie v kapalině uschovat a po západu slunce pak pokračovat ve výrobě elektrické energie.
Budiž světlo
Rovinná zrcadla jsou namontována otočně a sklopně tak, aby dokázala zachytit co největší množství slunečního světla a odklonit ho na cílovou oblast na věži, pokud je slunce v jejich zorném poli. Aby se optimalizoval solární zisk, musí být každý heliostat v nepřetržitém pohybu a v průběhu dne vždy optimálně umístěn podle dopadu světla. S ohledem na velikost, značnou hmotnost a neskladnou konstrukci zrcadlových jednotek jsou pro sledování slunce vyžadována výkonná, velmi stabilní a odolná pohonná řešení. Při této aplikaci se přirozeně vyskytují extrémně vysoké teploty okolí. Výsledkem je, že použitá technologie musí být vybavena tak, aby tyto podmínky vydržela. Každý heliostat má plochu povrchu kolem 120 m2, což představuje velkou výzvu pro silné větry a bouře, s kterými je v těchto oblastech nutno počítat.
Pohonné řešení NORD

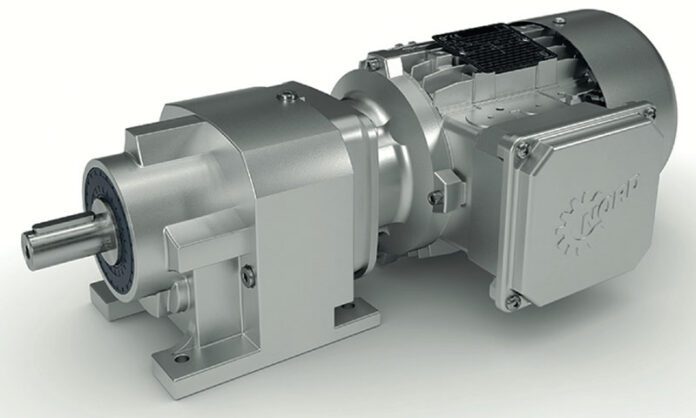

Společnost NORD DRIVESYSTEMS dodala pro heliostaty systému Gemasolar vysoce výkonné převodové motory NORDBLOC.1 velikosti 5. Každý zrcadlový prvek je vybaven dvěma z těchto jednotek, které přebírají přesné sledování slunce ve dvou osách. Převodovky NORDBLOC.1 se svojí konstrukcí pro danou aplikaci ideálně hodí, obzvláště pak pro svoje velká a předimenzovaná ložiska, velké radiální a axiální únosnosti hřídele a jejího uložení a pro vysokou životnost ozubení a ložisek převodovky. Moderní hliníková konstrukce skříně převodovky optimalizované dle FEM je odolná povětrnostním vlivům, lehká a flexibilní.
