• Pro zkušebny, stroje, výrobní zařízení
• Kompenzuje nesouososti hřídelí
• Torzně tuhé spojení
• Přenos momentu bez vůlí

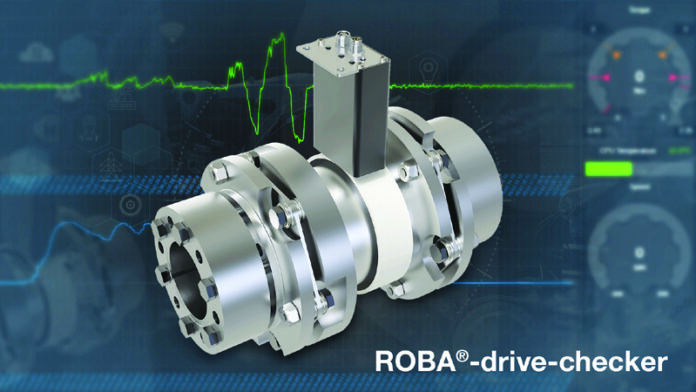

ROBA®-drive-checker – měřicí prvek stroje pro jednoduché monitorování procesu a stavu v hnacím ústrojí
ROBA®-drive-checker je lamelová hřídelová spojka s možností měřit krouticí moment pohonu s max. chybou do 1 % konečné hodnoty. Systém ROBA®-drive -checker umožňuje kompenzovat hřídelové výchylky a měřit krouticí moment pohonu. Systém sestává z lamelové hřídelové spojky s dvěma svazky lamel, stacionárního přijímače a vysílače signálu a rotačního prvku, který měří krouticí moment pomocí tenzometru.
Je velmi lehce integrovatelný do stávajícího pohonného systému, jelikož disponuje několika typy připojení náboj-hřídel. Systém odolný proti vibracím. Umožňuje měřit krouticí moment, otáčky, teplotu apod.
Vlastnosti produktu
• Provedení
Torzně tuhé
Odolné proti stříkající vodě (průmyslové pouzdro a konektor)
• Výhody
Kompenzace axiální, radiální a úhlové nesouososti hřídelí
Necitlivé na vibrace a změny vzdálenosti u vysílače energie
• Montáž a údržba
ROBA®-drive-checker
Použití bez ložisek
Nízká potřeba místa na hnacím ústrojí, není nutné použít záchyt reakce
• Teplota
Teplotní rozsah od –20 °C do +70 °C

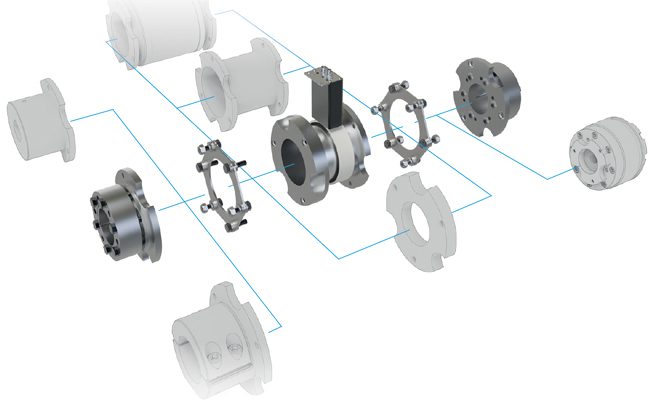

Hřídelová spojka pro měření točivého momentu ROBA®-drive-checker je novou součástí osvědčeného modulárního systému bezvůlové spojky ROBA®-DS. Hlavní prvky ROBA®-drive-checker jsou multi-rozhraní a spojovací objímka.
Multi-rozhraní zajišťuje robustní a spolehlivý přenos dat – jako vysílač a přijímač. Dále spojovací objímka mezi dvěma sadami lamel ROBA-DS pro kompenzaci nesouososti měří točivý moment pomocí osvědčené technologie tenzometrů.
Systém umožňuje nekomplikované monitorování stavu strojů a systémů a také kalibraci při instalaci.
S údaji ze snímače, lze stroje optimálně integrovat do inteligentních výrobních prostředí. Pohonný prvek je určen pro Průmysl 4.0, s minimálními investicemi. Uživatel si udržuje úplnou kontrolu nad svými daty. Externí cloud systémy nebo software od třetích stran nejsou nutné. ROBA®-drive-checker byl vyvinut jako celek firmou Mayr®. Kompletní balení je dodáváno od jednoho dodavatele.
Praktický provoz
ROBA®-drive-checker byl navržen pro praktické použití. Rychle čitelné signály lze snadno a spolehlivě identifikovat, aniž by byl ponechán prostor pro chybnou interpretaci.

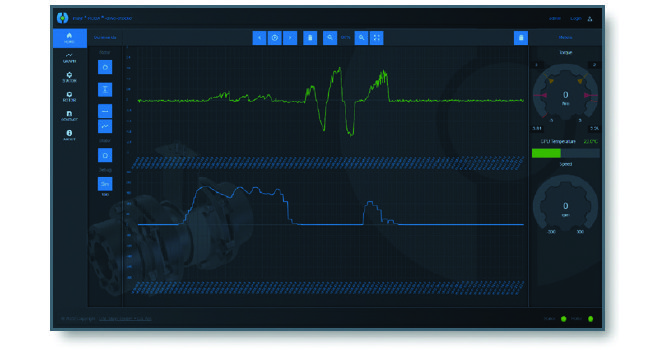

• Vzorkovací frekvenci, rozlišení a další parametry lze nastavit přímo na přístrojové desce
• Kontrola stavu přímo na přístroji prostřednictvím rychle identifikovatelného signálu LED
• Jednoduché uvedení do provozu pomocí jediného fyzického přepínače na multibráně
• Průmyslový síťový port s nízkým potenciálem chyb v připojení.
Hřídelová lamelové spojky ROBA-DS
Lamelové spojky firmy Mayr používají světově unikátní, patentovaný systém spojení lamelového svazku s nábojem spojky. Díky této špičkové konstrukci jsou lamelové spojky Mayr schopny přenášet vysoké momenty při mnohem menších rozměrech lamelové spojky, než je běžné u konkurence. Nejdůležitější vlastností lamelových spojek je jejich vysoká torzní tuhost, která u lamelových spojek Mayr dosahuje nejlepších hodnot v celosvětové konkurenci. Lamelové spojky Mayr ROBA-DS se vyznačují bezúdržbovým provozem, tzn., že není nutná výměna jakékoliv části během dlouhé životnosti, kterou torzně tuhé, lamelové spojky mají a není nutno spojku domazávat.
• Lamelová (disková) spojka s extrémně vysokou torzní tuhostí.
• Přenáší plný nominální moment i při 100% dovolených výchylek (jako jediná na trhu).
• Ocelové provedení – použitelné až do 250 °C.
• Nominální krouticí moment 35 Nm až 110 000 Nm.
• Také v provedení ATEX.
Hřídelové spojky ROBA-ES
S velkou rozmanitostí variant jsme schopni nabídnout řešení spojek pro všechny konstelace pohonů v servotechnice, a to snadno a rychle. Protože inteligentní modulární systém zajišťuje také vysokou dostupnost, krátké dodací lhůty pro standardní komponenty a nízké ceny.
• Torzně pružná hvězdicová spojka.
• Tlumí vibrace, vhodná pro „slepou“ montáž.
• Různá tvrdost elastomerového elementu.
• Bezvůlová konstrukce – element je předepnutý.
• Také v provedené ATEX.
Hřídelové spojky smartflex
Vlnovec je vhodný pro průmyslové aplikace, kde je vyžadována vysoká přesnost polohování. Dnes se používá mimo jiné v klasickém strojírenství, jako jsou servoosy obráběcích strojů, na zkušebních stolicích, ve větrných turbínách nebo v tak citlivých aplikacích, jako je lékařská technika.
Kovové vlnovcové spojky řady smartflex splňují vysoké požadavky, zejména v provedení z nerezové oceli. U této kovové vlnovcové spojky se síla přenáší prostřednictvím torzně tuhých vlnových vlnovců z nerezové oceli. spojky jsou určeny pro rozsah krouticích momentů 16 –700 Nm a průměry hřídelí 8–85 mm. Použitelný teplotní rozsah je do 120 °C.
Jedna strana hřídelové spojky byla navržena jako příruba nebo náboj podle přání zákazníka pro připojení na straně stroje. Radiální upínací náboj na druhé straně zajišťuje snadnou a rychlou montáž. Takzvané Easy clamping náboje kovových vlnovcových spojek umožňují naprosto bezvůlový, bezpečný a nepozitivní přenos točivého momentu, a to i bez použití per.
• Precizní vlnovcová spojka pro servo a krokové motory.
• Minimální vlastní moment setrvačnosti.
• Vysoká torzní tuhost.
• Kompenzuje značné nesouososti hřídel.
