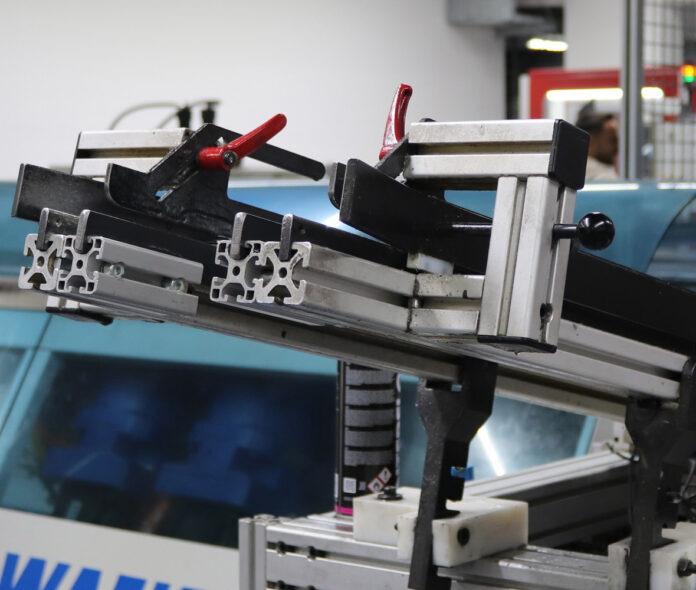

Ne každá část stroje zůstává během provozu ve stejné poloze. Přípravky, vodicí prvky, dorazy nebo posuvné mechanismy často vyžadují možnost rychlého nastavení a následného spolehlivého zajištění. Právě k tomu slouží široká škála manuálně ovládaných upínacích prvků, které umožňují jednoduché přestavení bez použití nářadí.
Nejčastěji se pro tyto účely používají upínací páky a ruční utahovací kolečka. Upínací páky jsou vhodné především pro aplikace s omezeným manipulačním prostorem nebo častým přestavováním, kde je potřeba rychlé a pohodlné dotažení. Ruční kolečka zase nacházejí uplatnění tam, kde je dostatek prostoru pro jejich pohodlné uchopení a kde obsluha ocení ergonomické ovládání při opakovaném nastavování nebo upínání.
V některých aplikacích však běžné upínací prvky nestačí. „Typickým příkladem jsou přípravky nebo nastavitelné části strojů, na které působí vyšší síly, vibrace či rázy. V takových případech je možné použít nářadí a spoj více dotáhnout, to však zpomaluje celý proces. Žádanou alternativou jsou proto upínací prvky, které jsou schopné vyvinout výrazně vyšší upínací sílu i při ručním ovládání a zároveň ochránit povrch upínaných dílů před poškrábáním nebo jiným poškozením,“ vysvětluje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
„Upínací prvky s vyšší upínací silou se používají také v těch situacích, kdy obsluha během směny opakovaně mění polohu přípravků nebo jiných nastavovaných částí stroje. Pokud je pro dosažení spolehlivého upnutí potřeba vynakládat velkou sílu, může být práce obsluhy zdlouhavá a méně komfortní. Prvky s vyšší upínací silou proto pomáhají zajistit spolehlivou fixaci součástí při menší námaze a současně zvyšují jistotu správného upnutí po celou dobu provozu,“ dodává Ondřej Radosta.
Společnost Elesa+Ganter CZ proto přichází na trh s novými typy upínacích pák a utahovacích koleček, které umožňují dosáhnout vyšší upínací síly bez změny způsobu ovládání.
Pevnější spoj bez poškození povrchu
Jedněmi z nich jsou regulovatelné upínací páky GN 300.4 a GN 300.7. „Tyto prvky jsou vybaveny kalenou upínací plochou s kuličkovým ložiskem a opěrnou základnou. Díky tomu dochází k přímému přenosu síly do závitu, takže i při ručním ovládání lze dosáhnout vysoké axiální upínací síly bez poškrábání nebo deformace povrchu upínaného dílu,“ představuje Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ. Hodí se proto zejména pro přípravky, posuvné mechanismy nebo nastavitelné součásti upevněné v drážkách a závitových otvorech, které je potřeba často přestavovat a následně spolehlivě zajistit.
Na rozdíl od běžných šroubových spojů, kde se část utahovacího momentu ztrácí třením pod hlavou šroubu, se u těchto prvků využívá téměř celý moment k vytvoření upínací síly. Kuličkové ložisko výrazně snižuje tření v místě přenosu síly, takže lze dosáhnout až dvojnásobné upínací síly oproti běžným upínacím pákám a kolečkům. Další výhodou je neotáčející se upínací plocha, která chrání povrch upínaného dílu před poškozením i při opakovaném nastavování.

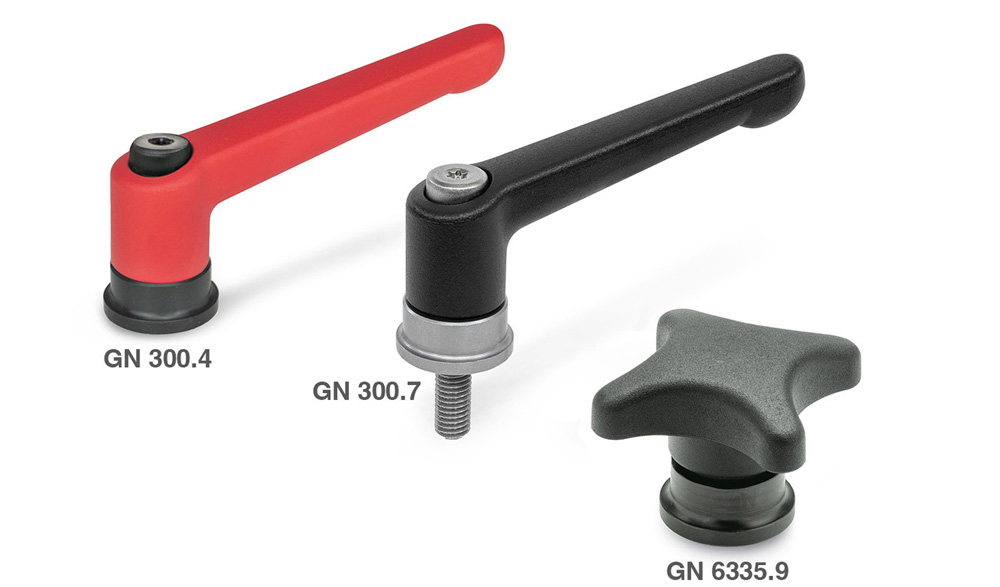

Upínací prvky, které umožňují dosáhnout až dvojnásobné upínací síly bez poškození povrchu upínaného dílu.
Více síly, stejný komfort ovládání
Regulovatelné páky GN 300.4 jsou dostupné s vnitřním i vnějším závitem a díky vnitřnímu ozubení umožňují nastavit optimální polohu páky vůči konstrukci. Tělo páky je vyrobeno ze zinkového odlitku s chromovanou nebo práškově lakovanou povrchovou úpravou, zatímco vnitřní mechanické části jsou z nitridované nebo černěné oceli. Pro prostředí se zvýšenými nároky na korozní odolnost je určena varianta GN 300.7, jejíž konstrukční části jsou vyrobeny z nerezové oceli.
Na stejném principu fungují také ruční utahovací kolečka GN 6335.9. Jsou vyrobena z nárazuvzdorného technopolymeru a uvnitř obsahují ocelové díly s axiálním ložiskem a závitovou vložkou. Nabízejí se ve čtyřech průměrech od 40 do 80 mm a se závity M6 až M12, takže je lze použít u široké škály konstrukcí a aplikací s různými požadavky na zatížení.
Méně otáček, stejná jistota upnutí
Odlišný přístup představují rychloupínací kolečka GN 6336.9, která kombinují pevné upnutí s rychlou manipulací. „Jejich konstrukce využívá výsuvné závitové segmenty, které se po stisknutí tlačítka zasunou do těla prvku. Díky tomu lze kolečko vložit přímo do závitového otvoru bez zdlouhavého šroubování. Po uvolnění tlačítka segmenty opět vyskočí do pracovní polohy a pro dosažení pevného upnutí stačí méně než jedna otáčka rukou. Výrazně se tak zkracuje čas potřebný pro nastavování nebo opakované přestavování částí strojů, přípravků či výrobních zařízení,“ přibližuje Ondřej Radosta.

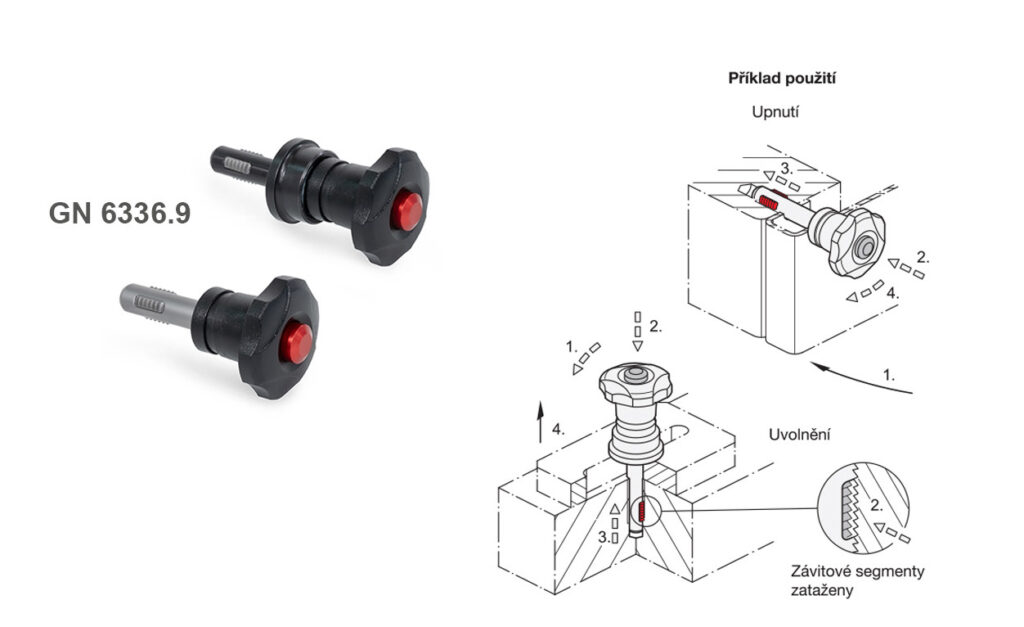

Rychloupínací kolečka GN 6336.9 umožňují pevné upnutí bez zdlouhavého šroubování.
Tato rychloupínací kolečka jsou k dispozici ve velikostech závitů M8, M10 a M12, přičemž každá varianta je nabízena ve třech standardních délkách čepu. Pro aplikace s vyššími nároky na upnutí nebo tam, kde na spoj působí vyšší axiální síly či dynamické zatížení, jsou určeny verze vybavené axiálním ložiskem. K dispozici je však i standardní provedení vhodné pro méně náročné aplikace. Vedle rychlého upnutí ocení uživatelé také ergonomický tvar kolečka, který usnadňuje manipulaci při častém nastavování a přispívá ke zkrácení času potřebného pro přestavbu stroje.
