závitem jej chrání před třískami a nečis-
totou. Vysoká přesnost systému je proto
zaručena trvale. Krátký kužel také fun-
guje jako definovaná kontaktní plocha,
zatímco zadní kužel uchycení zaručuje
úplnou radiální oporu volného konce
QuickFlex
®
adaptéru. V kombinaci se zá-
vitem to vede k vysoké tuhosti a stabilitě
systému. Plný výkon přenosu kroutícího
momentu ze soustružnického centra na
řezný nástroj je zajištěn pomocí poly-
gonních výstupků umístěných hned za
zadním kuželem.
Optimální manipulace
d

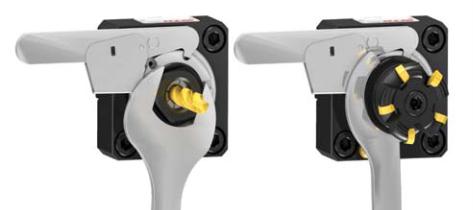

Výměna nástroje je rychlá a snadná s pomocí
speciálního klíče umožňujícíhoovládání jed-
nou rukou (patentováno). Stačí zablokovat
tímto klíčem vřeteno dr-
žáku QuickFlex
®
a upínací
matice kleštiny se utáhne
pomocí stranového klíče
maximálním momentem.
Utažení adaptéru maticí
tímto způsobem zajišťuje
trvalou přesnost házení.
Tento systém upínání a po-
volení je oproti jiným mnohem snadnější.
Ekonomické a flexibilní
d
Možnost upnut í řezného nást roje
přímo v držáku použit ím standardní
ER-k leš t iny a počáteční minimální
náklady přesvědčí zákazní ka poměr-
ně rychle. Držák nástrojů je možno ze
začátku použít bez rychlovýměnných
adaptérů, které si lze dokoupit dle po-
třeby později. A tak lze postupně přidá-
vat rychlovýměnnou funkci pro úsporu
času při výměně nástrojů.
Všestranost
d
Kompletní QuickFlex
®
program bude za-
hrnovat celou řadu různých typů adaptérů
s veškerým běžným upínáním nástrojů.
Základní sada
d
Pro jednoduchost a lepší cenovou nabíd-
ku rychlovýměnného systému se základní
sada skládá z držáku nástrojů, tří různých
typů upnutí s kleštinou a výměnnými
adaptéry, klíče pro ovládání jednou rukou
a stranového klíče.
Uvedení výrobku na trh
d
K uvedení výrobku na trh došlo na EMO
2011 a v roce 2012 budou držáky nástrojů
QuickFlex
®
pokrývat všechny dobře zavede-
né stroje s BMT revolverovými hlavami.
p
www.albaprecision.cz

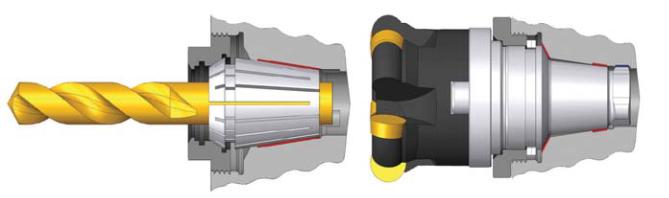

Perfektní kombinace: ER-kleština a rychlovýměnný
systém v jediném držáku nástrojů

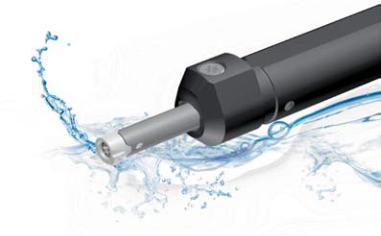

Firma VARGUS uvedla na trh novou
řadu výměnných řezných destiček pod
názvem Mini-V při světové premiéře na
letošním veletrhu EMO v Hannoveru.
Jedná se o velmi inovativní řešení nástro-
jů určených pro malé a střední průměry.
Firma VARGUS tímto nabízí nové a vy-
lepšené řešení pro soustružení závitů,
vystružování a zapichování od průměru
8mm. Toto řešení se vyznačuje jednodu-
chým upínacím systémem s efektivním
odvodem třísek a chlazením břitu pomo-
cí dvou chladících kanálků. Řada Mini-V
nabízí volbu dvou provedení: svěrného
pouzdra s držákem a vyvrtávací tyče
s tvrdokovovou stopkou. Mini-V je urče-
na pro soustružení závitů, zapichování,
kopírování a vystružování.
Závity:
• ISO (stoupání 0,5 až 2,0)
• UN (stoupání 32 až 12)
• Dílčí profil 60° (stoupání 0,5 až 1,75)
• Whitworth (stoupání 19 chodů na palec)
• BSPT (stoupání 19 chodů na palec)
• NPT (stoupání 27 až 18 chodů na palec)
• NPTF (stoupání 18 chodů na palec)
• TR (stoupání 2 až 4)
Zápichy:
• šířka od 1 do 2,5mm
• podle DIN 472
• podle DIN 7993 (oblé)
Podle potřeby může být nástroj jako vyvr-
távací tyč s tvrdokovovou stopkou a ocelo-
vou hlavou a nebo tyč s ocelovou stopkou.
Druhé provedení nástroje spočívá v upevně-
ní nástroje do svěrného pouzdra, ve kterém
je destička s nástavcemzafixována dorazem
na potřebné vyložení. Řezná část nástroje
je v provedení sorty VBX, což je ideální pro
univerzální použití – jedná se o povlak TiCN.
p
www.albaprecision.cz
POKROKOVÉ SOUSTRUŽENÍ ZÁVITŮ

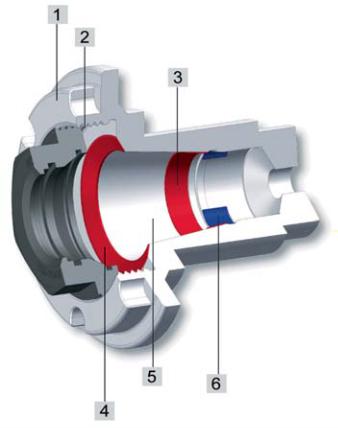

1 – QuickFlex
®
upínač
2 – Závit pro utažení QuickFlex
®
adaptéru a matice
kleštiny
3 – Radiální opěrná kuželová plocha QuickFlex
®
adaptéru pro vyšší tuhost při zatížení
4 – Krátká kuželová plocha pro radiální vystředění a
axiální oporu QuickFlex
®
adaptéru
5 – Kužel pro upnutí ER-kleštiny
6 – Polygonní výstupky pro přenos kroutícího
momentu na QuickFlex
®
adaptéru
