K realizaci a regulaci přes-
ných silových/zdvihových po-
hybových procesů není nijak
nutné použít nákladnou pneu-
maticku nebo servohydrauliku
řízenou proporcionálním ventilem nebo
také servomechatronické pohony. Pro
standardní případy je mnohdy vhodnější
a ekonomičtější použití elektromechanic-
ké hnací jednotky skládající se ze zdvižné
převodovky a elektromotoru. Zdvižné
převodovky jednak spojují mechanickou
přesnost, kompaktní konstrukci, robust-
nost, dlouhou životnost a minimální náro-
ky na údržbu, ale také v kombinaci se
spojkami, hřídeli a elektromotorem nabízí
jednoduché řešení pohonů, na základě kte-
rých lze bez použití dalších mechanických
součástí zajistit silové a zdvihové pohyby.
Zdvižné převodovky proto představují
technicky velmi zajímavou a především ta-
ké ekonomickou alternativu k drahým
servopohonům, které musí poskytovat ur-
čitý kroutící moment nebo transformova-
ně určitou lineární posuvnou/tažnou sílu.
Ovšem i u zdvižných převodovek existují
velké rozdíly vycházející jak ze základní
koncepce tak i pružnosti v sestavě modu-
lů, mechanické přesnosti a životnosti.

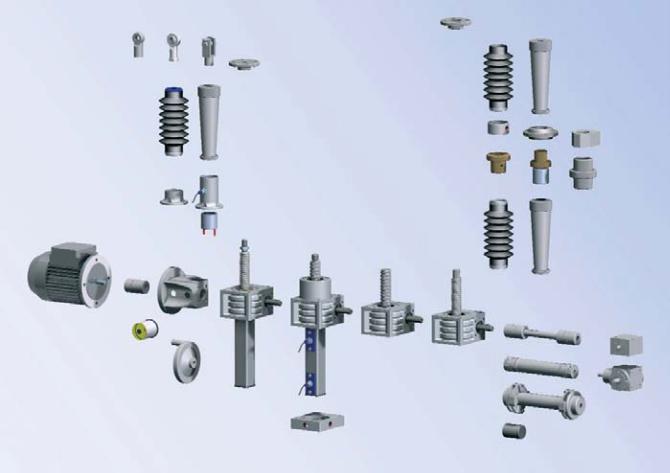

Nový program zdvižných převodovek
TSE se zakládá na modulovém stavebni-
covém systému součástí a příslušenství,
což umožňuje z těchto standardizovaných
součástí vytvořit zdvižné převodovky ve
výkonovém rozsahu od 2 až do 250 kN
užitečné zátěže. Jako standardní se vyrá-
bí zdvižné převodovky s odstupňováním
2, 5, 10, 25, 50, 100 a 250 kN. Na po-
ptávku je možné dodat zdvižné převo-
dovky až do 1 000 kN užitečného zatížení.
Nový systém zdvižných převodovek neza-
hrnuje jen použití kvalitních materiálů, ino-
vačních povrchových úprav a výkonných
komponentů, ale také odpovídá vysokým
nárokům na funkčnost, kvalitu a design.
Proto je možné použít tyto zdvižné pře-
vodovky i v oborech, které byly dříve vy-
hrazeny jiným řešením. Opakované přes-
né zvedání a spouštění, posouvání a tažení
– to vše je možné pomocí zdvižných pře-

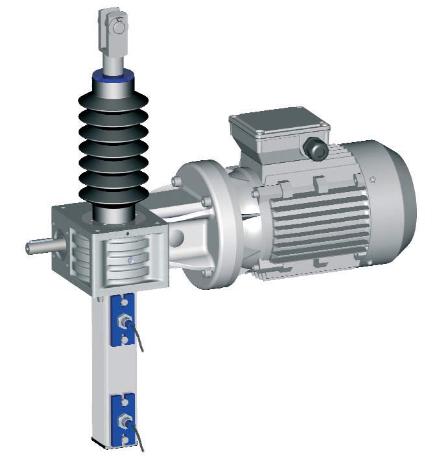

vodovek TSE. Zdvižné převodovky systé-
mu TSE existují ve výsuvné a v rotační ver-
zi, čímž se opět rozšiřují možnosti použití.
U provedení s rotujícím šroubem je trapé-
zový šroub pevně spojen se šnekovým
kolem a matice se tedy pohybuje nahoru
a dolů. U převodovky s výsuvným šrou-
bem je šnekové kolo opatřeno trapézovým
závitem, který mění otáčivý pohyb na pří-
močarý pohyb šroubu. Dále lze na poptáv-
ku dodat zdvižné převodovky v provedení
se zajišťovací maticí, s kuličkovým šrou-
bem, s nerezovým trapézovým šroubem
nebo s dvouchodým trapézovým šroubem.

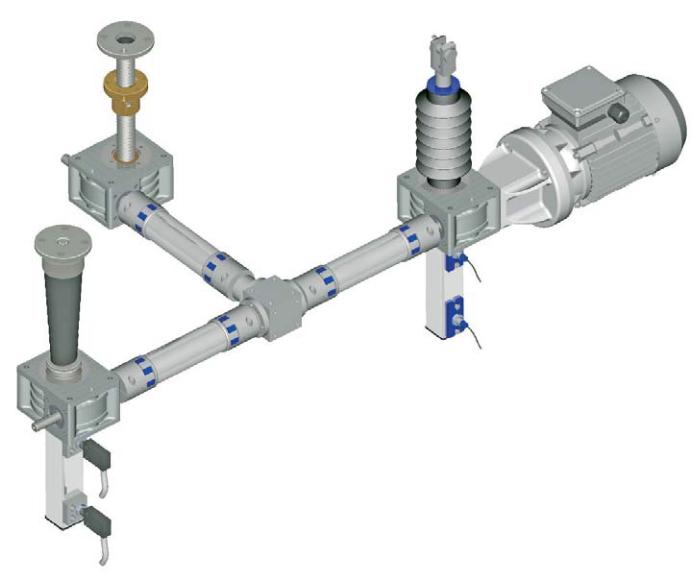

Ke zdvižným převodovkám je k dispozici
široká škála příslušenství jako např. ochran-
né měchy, ochranné trubky, příruby pro
42
T+T
T e c h n i k a a t r h
1 1 – 1 2 / 2 0 1 1
p ř e v o d y a p o h o n y
a
Zdvižné převodovky TSE
T.E.A. TECHNIK s.r.o. představuje inovační program
Modulový flexibilní
stavebnicový systém
zdvižných převodovek
v širokém výkonovém rozsahu
2 až 1 000 kN umožňuje
ideální řešení pohonů při
použití standardních
komponent.
