Produktová řada je jednou z nejširších
na celosvětovém trhu a nabízí celou řadu
různých typů podavačů dle požadované
technologie a požadavku zákazníka. Kru-
hové tyče, nebo tyče jiných profilů je mož-
né podávat v délkách od 90 až 6 400mm
a průměrech od 0,8 až 100mm. Podavače
delších tyčí zajišťují spolehlivé vedení tyče
ve vodicím kanálu, jednodušší zařízení po-
dávají tyče dle délky vřetene soustruhu.

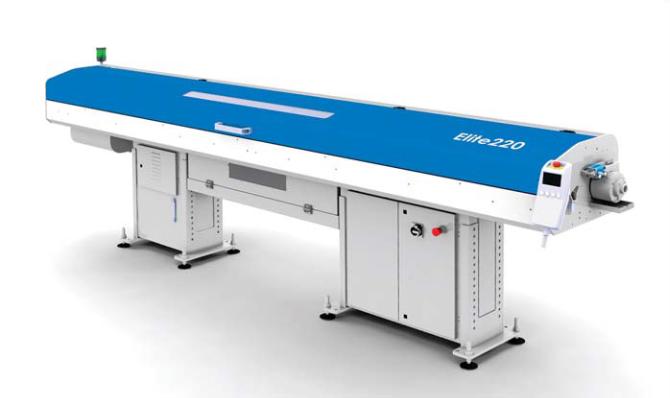

Výrobní závod IEMCA představil v posled-
ních měsících novinku pro podávání men-
ších průměrů tyčí pro vyšší výrobní série
pod označením ELITE 220. Toto zařízení
s novým a revolučním designem je neju-
niverzálnější podavač této řady na trhu,
díky dvěma typům zásobníků: „lineární/
gravitační“ pro tyče o průměru 3–20mm
a „krokový/dělený“ zásobník pro tyče
nejmenších průměrů v rozsahu 2–6mm.
Podavač může být vybaven jak jedním, tak
i dvěma zásobníky, které je možné jedno-
duše zaměnit během několika vteřin.
Zařízení je vybaveno středící jednotkou
pro tlumení vibrace rotující tyče, které
je automaticky překonfigurováno na jiný
průměr tyče. Je ideálním řešením vybavení
pro vysokovýkonné soustruhy s posuvným
vřeteníkem. Pracuje s uzavřeným, kalibro-
vaným vodicím kanálem kruhového tvaru
a mechanickou synchronizací, čímž nabízí
jak možnost použití při vysokých otáčkách
až do 20 000 ot/min, tak precizní provoz
při minimální hlučnosti.
ELITE 220 nevyžaduje žádné složité seří-
zení při změně práce/velikosti tyče. Vše
je zajištěno pomocí několika přednasta-
vených parametrů v operačním panelu.
Inovativní design dělá tento podavač
nejkompaktnějším podavačem na trhu ve
své kategorii, ušetřením 1 100mm místa
z celkové délky.
p
www.albaprecision.cz
Přesnost a výkonnost
d
Společnost WTO se vždy zabývala
technologií poháněných držáků a jejich
inovací. Nyní systémem QuickFlex
®
spo-
juje vysokou tuhost a bezpečnou mani-
pulaci. Základními prvky systému jsou
dvě nezávislá kuželová spojení. Krátký
kužel těsně za závitem upnutí kleštiny
je pro radiální centrování a axiální oporu
adaptéru QuickFlex
®
. Tento kužel zaru-
čuje vysokou přesnost systému nezávis-
le na případném opotřebení kužele pro
upnutí ER-kleštiny. Umístění kužele za
o b r á b ě n í
a
Podavač tyčí
nové generace
„Zbavit člověka namáhavé práce“ je slogan, kterého se
drželi zakladatelé italské společnosti IEMCA a je prioritou
i v současnosti. Její vytrvalé úsilí poskytuje inovativní, spolehlivé
a všestranné řešení podávání tyčí pro jednoduché řešení všech
manipulačních operací, maximalizování produktivity a redukci
pracovní zátěže.
Rozsah průměrů tyčí
2–20mm
Kapacita zásobníku
280mm
Rychlost výměny tyče
26 sekund (délka 3 200mm)
Rychlost posuvu tyče
1 000 mm/s
Zpětný chod
1 600 mm/s

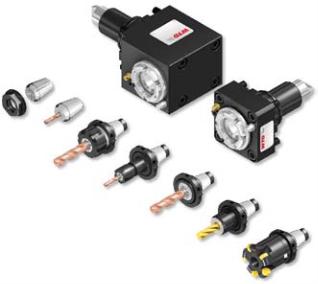

Jak dosáhnout snížení času výměny nástrojů, větší flexibilitu
a tím pádem také vyšší produktivitu společně s vyšší přesností,
stabilitou a to vše při nižších nákladech? Tyto požadavky
zákazníků společnost WTO nyní splňuje s novým a inovačním
rychlovýměnným systémem QuickFlex
®
. Poháněný držák nástrojů
s upnutím ER-kleštiny a rychlovýměnným systémem kombinuje
tyto jedinečné výhody.
Společnost WTO
představuje novinku QuickFlex
®
